Цифрові пристрої обробки відеозображення

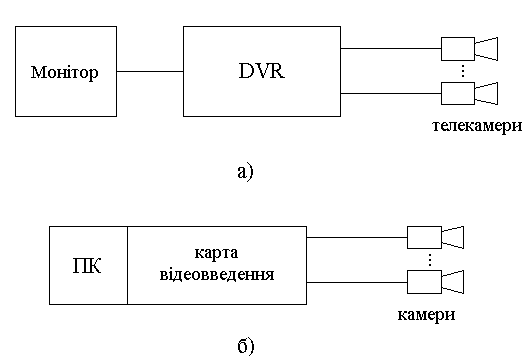

Цифрова техніка грає усе більшу роль. Цифрові системи обробки розділяються на два класи: цифровий відеореєстратор (DVR, Digital Videorecorder) і комп’ютерна система відеоспостереження. Цифрові системи обробки відеозображення представлені на рисунку 1.5 [12].

а) DVR,

б) комп’ютерна система.

DVR - цифровий пристрій – відеореєстратор (рисунок 1.5, а), що дозволяє записувати відео на жорсткий диск і шукати потрібні фрагменти з більшою швидкістю, кращим дозволом і в більшому обсязі за рахунок застосування сучасних комп'ютерних технологій. Апаратно даний пристрій може бути виконаний як комп'ютерна плата, вставляється в PCI-слот комп'ютера або як окремий пристрій (так звані non-PC або Stand Alone відеореєстратори).

Будь-який цифровий відеореєстратор має спеціальний слот для встановлення жорсткого диска, куди і проводиться запис відеозображення, деякі моделі мають можливість підключення другого диска для створення резервної копії. Отримане таким чином зображення може бути багаторазово переглянуте без погіршення якості, може зберігається як завгодно довго і не вимагає ніякого обслуговування носіїв. Більшість моделей має тривожні входи, що дозволяють включати запис тільки при появі сигналу на цих входах або записувати кадри з більш високою роздільною здатністю при спрацьовуванні тривожних датчиків. Це дозволяє оптимально

Застосування цифрових відеореєстраторів має ряд переваг перед використанням мультиплексорів і відеомагнітофонів. Перш всього запис на жорсткий диск має більш високу якість, набагато більший термін служби, її зручніше зберігати та архівувати, а пошук необхідної інформації здійснюється швидше і зручніше.

Сучасна комп’ютерна система збору, реєстрації і збереження відео-інформації (рисунок 1.5, б), являє собою складну структуру, що вирішує ряд важливих задач. Ця система будується на базі персонального комп’ютера, і їй властиві всі можливості достоїнства, які притаманні комп’ютеру.

Будь-яка цифрова система володіє суттєвими перевагами перед аналоговими системами:

1. Запис на цифрові носії (жорсткі диски, оптичні і магнітні диски, магнітні стрічки, напівпровідникова пам’ять і т.д.) значно перевершує по якості і надійності будь-які аналогові системи.

2. Інформація, розміщена на цифрових носіях, не піддана старінню, може багаторазово зчитуватися і вільно копіюватися без погіршення якості.

3. Швидкість запису, копіювання і стирання інформації істотно перевищує будь-які аналогові системи. Швидкий доступ до будь-якого фрагмента запису спрощує роботу з інформацією.

4. Передача цифрової інформації. Поза залежністю від використовуваного типу з’єднання (модем, локальна мережа, радіомережа, оптоволокно і т.д.) якість переданого зображення не зміниться.

5. Зображення не спотворюється і не втрачає в якості при передачі на будь-які відстані.

6. Цифрова обробка сигналів. Використання сучасних технологій дозволяє значно розширити спектр додаткових можливостей при роботі з зображенням і звуком.

7. Детектори руху. Функція дозволяє виявляти наявність будь-яких об’єктів, що переміщаються [10].

Монітор служить для візуального відображення інформації, що надходить із камери, відеореєстратора, чи іншого пристрою. В даний час

в системах безпеки найбільше часто використовуються чорно-білі монітори з розміром діагоналі 9" (23 см), 12" (31 см) і 17" (43 см), кольорові монітори - 14" (36 см) і 21" (51 см). Монітори існують у стандартному й у професійному виконанні. Професійні типи відрізняються від простих стандартних моніторів у наступному [12]:

1. споживана напруга, частота мережі (230 В/50 Гц – стандартні, 110-240 В/45-60 Гц - професійні);

2. дозволяюча здатність не менше 600 тв-ліній (професійні монітори надають значно більш високу дозволяючу здатність, більш 600 тв-ліній);

3. висока напруга (стабілізоване джерело високої напруги);

4. фіксація рівня чорного;

5. поділ потенціалів.

Як стандартні монітори в кольорових відеоустановках часто використо-вуються монітори для комп’ютерів. Монітори виготовляють багато фірм: " Hitachi", " Panasonic", " Sony", " Sanyo", " Tohciba" (Японія), " Burle", " Sensormatic" (США), " Samsung", " Kokom" (Корея), " Hi-Sharp", " Mintron" (Тайвань), і ін.
