Жұмыс құрылғысы мен принципі

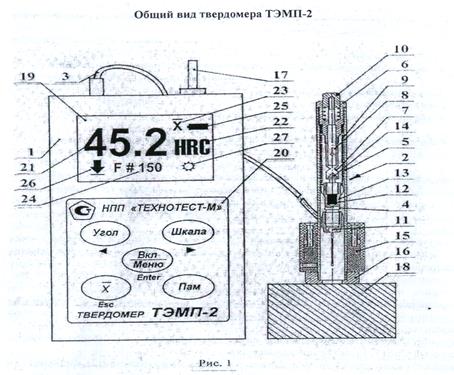

Твердомер динамикалық қ озғ алысты портативті электрондық бағ дарламаланғ ан аспап ретінде кө рінеді, ол корпусқ а қ ұ растырылғ ан электрондық блоктан (1) (1-суретті қ араң ыз) жә не кө рсеткіштен (2) тұ рады, бұ л екеуі экрандалғ ан кабельмен жалғ анғ ан, сондай-ақ электрондық блок корпусының батареялық бө лігіне орнатылатын А-316 типтес екі қ оректену элементтері бар. Аспаппен қ аттылық ты ө лшеу принципі – динамикалық, қ ұ лау жылдамдығ ы мен кө рсеткіш ударнигінің (4) секірмесі қ атынасындағ ы анық тамағ а негізделген, электрондық блок арқ ылы HL шартты бірліктеріне аспап микропроцессорының (HB, HRS, HSD, HV) қ аттылық тар қ атарына қ осылып саналады. Қ айта санау алгоритмі аспапта бағ дарламаның кезінде жасалып, оның энергиядан тә уелсіз жадында сақ талады. Қ аттылық шкаласы аспапқ а сә йкес келетін қ аттылық тың ү лгілік шектері немесе белгілі қ аттылық ү лгілері бойынша бағ дарламаланады. Кө рсеткіш (2) бағ ыттаушы тү тікшеден (5), взвод механизмінен (6) (қ ұ рамына цангалы қ ұ быр (7), шток (8), негізгі серіппе (9) жә не тү сіруші батырма (10)), ударник (4) (қ ұ рамына балқ ытылатын шар тә різдес индентор (11), тұ рақ ты магнит (12), корпус (13) жә не тығ ындар (14) Кө рсеткіштің енгізілуі ә рбір қ аттылық ты ө лшеу алдында итергіш (17) кө мегімен цангалы қ ұ бырдағ ы ударник тығ ынының фиксациясы сезілгенге дейін іске асырылады. Осы кезде негізгі серіппенің ударникпен қ осылуы болады. Тө мен тү сіруші батырманы басқ анда шток цангалы қ ұ бырды қ ысып, серіппе ударникті «атып жібереді». Ударник бағ ыттаушы тү тік ішінде қ озғ ала отырып, ударник ө лшенетін дененің (18) бетіне идентормен соғ ып, одан кері серпіледі. Бұ л кезде тұ рақ ты магнит сә йкес келетін қ ұ лау жылдамдығ ы мен ударниктің кейін секіруіне пропорционалды боп келетін ЭДС индуктивтік катушкасына кіргізіледі. Ударниктің қ ұ лау жә не кері секіруі кезіндегі сигнал экрандалғ ан кабель арқ ылы электрондық блокқ а беріледі. Твердомердің электрондық блогы пластмассалық (немесе металдық) корпусқ а орнатылғ ан. Корпустың беттік жағ ында сұ йық кристалдық индикатор ЖКИ (19) жә не пернетақ та (20) орналасқ ан, пернетақ таның мынадай 5 батырмасы бар: - қ осу «Вкл/Меню» батырмасы (аспапты қ осқ ан кезде бұ л батырма аспап «Менюіне» кіруге мү мкіндік береді, ал «Менюге» кірген соң «Enter» батырмасының қ ызметтерін атқ арады); - кө рсеткіштің «Угол» жағ дайын таң дау («Менюге» кірген соң «Меню» жә не сандарды азайту пункттерінің таң дауы функцияларын атқ арады); - «Х» ө лшем нә тижелерін орташалау («Менюге» кірген соң «Esc» батырмасының қ ызметтерін атқ арады); - «Пам» мә ліметтерді есте сақ тау. Электрондық блоктың беткі жағ ында итергіш (17), 3В қ оректендіру блогымен байланыстыруғ а арналғ ан алмалы бө лшек жә не кө рсеткішпен немесе ЭВМ-мен байланыстыруғ а арналғ ан біріккен аудио-разъем бар. Электрондық блоктың артқ ы жағ ында шильд (онда ө ндіруші мекеме, твердомер типі, қ оректендіру параметрлері жә не аспаптың шық қ ан зауыттық номері кө рсетілген), сондай-ақ батареялық бө ліктің қ ақ пағ ы орналасқ ан. А-316 типті батареялар (немесе аккумуляторлар) батареялық бө лікте кө рсетілген полярлық қ а сә йкес орнатылады. Аспап индикаторында (19), оны «Вкл/Меню» батырмасы арқ ылы іске қ осқ ан кезде қ осқ анғ а дейінгі сә йкес шкала бойынша ө лшеудің нә тижесі, сондай-ақ басқ а да қ осымша ақ парат кө рінеді. Аспап ә р тү рлі режимдегі жұ мысында индициялана алады: ә р тү рлі шкалалар бойынша (HB, HRS, HV, HSD) ө лшемдер нә тижесі (21) немесе Rm қ аттылық шегінің мағ ынасы; «Х» символы (23) «Пам» батырмасы арқ ылы мә ліметтерді орташалау; «Пам» батырмасында сақ талғ ан жадының ұ яшық саны (24), батарея зарядының дең гейі (25); ө лшенетін дене бетіне қ атысты кө рсеткіш жағ дайы (26), аспап дисплейі жарығ ының қ осылу символы (27).
Жұ мысқ а дайындық
Аспапты іске қ осардан 2 сағ аттай бұ рын қ алыпты температурада ұ стай тұ ру қ ажет. Аспапты жалпылама тексерістен ө ткізіп, электрондық кабель, кө рсеткіш жә не байланыстырушы кабельдің механикалық ахаулары жоқ тығ ына кө з жеткізу керек. Қ ажет болғ ан жағ дайда ө лшеу аймағ ындағ ы диаметрі шамамен 20мм, бұ дырлығ ы Ra 2, 5-тен артық емес бетті шлифовальды машинкамен тазартуғ а жә не тазартылғ ан бетті шү берекпен сү ртіп алу қ ажет. Сонымен бірге бетінен қ абыршақ, тотық пленкалары, жағ ындыларды, тоттарды, т.б. алдын-ала тазартып алу керек. Кө рсеткішті электрондық блокқ а жалғ айсыз. Батареялық бө ліктегі қ оректендіру элементтерінің бар екеніне кө з жеткізесіз. Олар болмағ ан жағ дайда полярлық ты сақ тай отырып батареялық бө лікке қ оректендіру элементтерін қ оясыз. Итергішті аспап корпусына бағ ыттайсыз. Кө рсеткіштің демеуші сақ инасы бағ ыттаушы тү тікке тығ ыз оралып тұ руын мұ қ ият қ адағ алау қ ажет. Аспапты «Вкл/Меню» батырмасын басу арқ ылы қ осу. Осы кезде дисплейде 1-суреттегідей индикация пайда болуы тиіс. Қ ажетті жағ дайда қ аттылық шкаласын, ө лшеу бұ рышын жә не жарық тандыру режимін таң дауғ а болады. Қ ажетіне қ арай жад жә не орташалау буферлерін нольге келтіреміз. Ө лшенетін бет қ аттылығ ына сай келетін ү лгілік ө лшемдер бойынша бірнеше сынақ ө лшемдерін жү ргізу қ ажет. Егер аспап кө рсеткішінің қ ателігі мү мкін болатын 3 %-дан асып кетсе, твердомерді қ айта бағ дарламалау керек.
|
