Права доступа пользователей сети
В проектируемой вычислительной сети нужно выборочно наделить пользователей правами доступа к каталогам и создать группы для предоставления доступа к общим сетевым ресурсам. Пример определения прав доступа для групп пользователей показан в таблице 3. Таблица 3 - Права доступа для групп пользователей

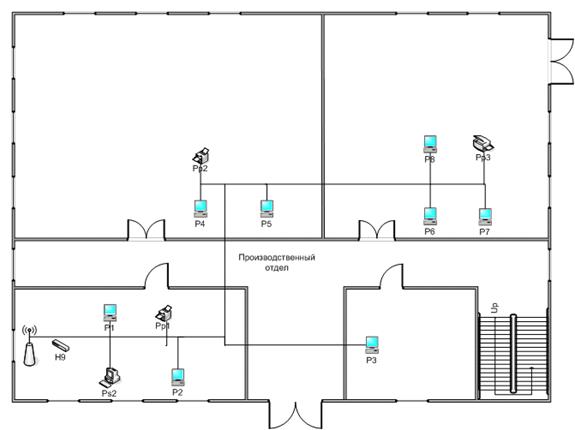

Логическая схема сети НПП " Восход" На рис. 2 - 6 приведены схемы сети НПП " Восход" поэтажно. На всех схемах подписаны отделы и сетевые узлы. Каждой подсети на схеме присвоены буквенные обозначения для удобства ориентирования, например, отдел сбыта - S, или бухгалтерия - B. Все свитчи отмечены буквой H и пронумерованы. Всего 9 свитчей: один - 16 портов по 1Гбит, четыре - 16 портов по 100Мбит + 2 порта по 1Гбит, три - 16 портов по 100Мбит, один - 8 портов 100Мбит. Также для наглядности на схеме приведены сетевые принтеры.
Рисунок 2 – схема четвертого этажа НПП " Восход"
Рисунок 3 – схема третьего этажа НПП " Восход"
Рисунок 4 – схема второго этажа НПП " Восход"
Рисунок 5 – схема первого этажа НПП " Восход" Рисунок 6 – схема второго корпуса НПП " Восход"
|
