Види руйнувань глибинного обладнання.

План

1.12.1 Обладнання для одночасної роздільної експлуатації багатопластових нафтових свердловин.

Види руйнувань глибинного обладнання.

1.12.3 Основні напрями підвищення надійності роботи глибиннонасосного нафтопромислового обладнання.

Список використаної літератури

1) Молчанов Г.В., Молчанов А.Г. Машины и оборудование для добычи нефти и газа: Учебник для вузов. – М.: Недра, 1984. – 464 с.

2) Справочник по нефтепромысловому оборудованию/ Под ред. Е.Н.Бухаленко. – М.: Недра, 1990. – 550 с.

3) Молчанов Г.В., Чичеров Л.Г. Нефтепромысловые машины и механизмы. – М.: Недра, 1983. – 308 с.

4) Абдулин Ф.С. Добыча нефти и газа: Учебное пособие для рабочих. – М.: Недра, 1983. – С. 256.

5) Чичеров Л.Г., Молчанов Г.В., Рабинович А.М. и др. Расчет и конструирвание нефтепромыслового оборудования. – М.: Недра.

1.12.1 Обладнання для одночасної роздільної експлуатації багатопластових нафтових свердловин

Під час експлуатації свердловин досить часто спостерігаються ситуації, коли однією свердловиною можна експлуатувати не один, а два чи більше продуктивних пластів. Такий підхід дозволяє зменшити абсолютну кількість свердловин на промислі з одночасним збільшенням кроку між свердловинами, що позитивно впливає на якість та ефективність експлуатації продуктивних горизонтів.

Останнім часом розроблено багато конструкцій і варіантів компонування обладнання таких свердловин, що дозволяють здійснювати одночасну роздільну експлуатацію декількох горизонтів однією свердловиною. Для роздільної експлуатації двох продуктивних горизонтів (рисунок 1.12.1) у свердловину спускають колону насосно-компресорних труб 1. Нижній горизонт 11 відокремлюють від верхнього 9 пакером 10. Вище від верхнього горизонту 9 також установлюють пакер 6, що запобігає змішуванню продукції з нижнього й верхнього горизонтів.

Колона насосно-компресорних труб над і під пакером має отвори 5 та 7. У трубах 1 над отворами 5 установлений посадковий ніпель 4, в якому знаходиться розподільна труба 2, ущільнена за допомогою сальників 3 і 8.

При такій конструкції продукція нижнього горизонту піднімається насосно-компресорними трубами, а продукція верхнього горизонту – затрубним простором (рисунок 1.12, 1 а). При відборі продукції нижньої зони через затрубний простір, а продукції верхньої – через насосно-компресорні труби застосовується конструкція, наведена на рисунку 1.12.1, б.

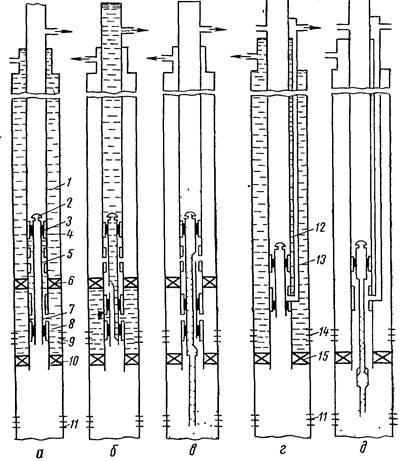

Рисунок 1.12.1 – Одноколонні свердловини для одночасної роздільної експлуатації двох горизонтів однією свердловиною:

1 – труби; 2 – розподільна труба; 3, 8 – сальники, 4 – ніпель; 5, 7 – отвори, 6, 10, 15 – пакери; 9, 11, 14 – продуктивні горизонти, 12 – насосно-компресорні труби, 13 – труби малого діаметра

Конструкції свердловин, представлені на рисунку 1.12.1, а, б, в, мають одну загальну особливість – використання двох пакерів. Однак одноколонна конструкція можлива і з одним пакером (рис. 1.12.1, г, д). При такій конструкції в свердловину, крім насосно-компресорних труб 12, спускають колону труб малого діаметра 13, з'єднану над пакером 15 із колоною 12.

Рисунок 1.12.2 – Двоколонна свердловина для спільно-роздільної експлуатації двох горизонтів: 1 – циркуляційні клапани; 2, 3 – пакери	Рисунок 1.12.3 – Схема спільно-роздільної насосно-фонтанної експлуатації: 1, 2, 3 – колони, 4 – насос, 5 – пакер, 6 – клапан, 7 – хвостовик

Труби малого діаметра використовуються для газліфту і створення циркуляції при ремонті свердловин. Рідина з верхнього горизонту піднімається затрубним простором, а з нижнього – трубами. Така конструкція може застосовуватись тільки в тому випадку, якщо верхній шар експлуатується фонтанним способом. Ремонт одноколонних свердловин для спільно-роздільної експлуатації не становить технічних труднощів.

Останнім часом велике поширення одержали двохколонні свердловини (рисунок 1.12.2). Кожен горизонт експлуатується окремою колоною труб. Нижній пакер 3 встановлюють стаціонарно і під час підйому труб його не піднімають. Верхній же пакер 2 спускається трубами, через які експлуатується нижній горизонт. Друга колона труб установлюється у верхньому пакері, при цьому наступний підйом колон не вимагає проведення зривання верхнього пакера.

Над верхнім пакером установлені два циркуляційних клапани 7, за допомогою яких кожна колона труб з'єднується із затрубним простором. Звуження колони, встановленої у верхньому пакері, не повинне перешкоджати спуску подовжувача для промивання піщаної пробки у верхній зоні.

Схема спільно-роздільної експлуатації, при якій нижня зона експлуатується насосним способом, а верхня – фонтанним, показана на рисунку 1.12.3.

У свердловину спускаються дві концентричні колони 1 і 2, а також колона 3, яка виконує функцію трубопроводу для транспортування продукції з верхньої зони, що експлуатується фонтанним способом. Зони розділяють пакером 5 із міжзонним клапаном 6. Нижня зона експлуатується насосом 4 через перфорований хвостовик 7, що ущільнюється в пакері.

Діаметр колони фонтанних труб 32 мм, а насосних – 76 мм. Мінімальний діаметр обсадної колони – 140 мм.

Розроблено велику кількість інших конструкцій свердловин для одночасної роздільної експлуатації двох і більш горизонтів. Слід зазначити що основною перевагою такої експлуатації свердловин є економія технічних засобів, оскільки скорочується потреба в свердловинах, трубах й іншому устаткуванні.
