Газліфтний спосіб експлуатації свердловинСтр 1 из 3Следующая ⇒
ЛЕКЦІЯ №1.3
ГАЗЛІФТНА ЕКСПЛУАТАЦІЯ СВЕРДЛОВИН Газліфтний спосіб експлуатації свердловин. Призначення, технологічні схеми і склад обладнання для експлуатації свердловин безкомпресорним та компресорним газліфтом. Свердловинне обладнання, котре використовується при застосуванні газліфтного способу експлуатації продуктивного пласта. План Газліфтний спосіб експлуатації свердловин Призначення, технологічні схеми і склад обладнання для експлуатації свердловин безкомпресорним та компресорним газліфтом Свердловинне обладнання, котре використовується при застосуванні газліфтного способу експлуатації продуктивного пласта
Список використаної літератури
1) Молчанов Г.В., Молчанов А.Г. Машины и оборудование для добычи нефти и газа: Учебник для вузов. – М.: Недра, 1984. – 464 с. 2) Справочник по нефтепромысловому оборудованию/ Под ред. Е.Н.Бухаленко. – М.: Недра, 1990. – 550 с. 3) Молчанов Г.В., Чичеров Л.Г. Нефтепромысловые машины и механизмы. – М.: Недра, 1983. – 308 с. 4) Абдулин Ф.С. Добыча нефти и газа: Учебное пособие для рабочих. – М., Недра, 1983. – с. 256.
ГАЗЛІФТНИЙ СПОСІБ ЕКСПЛУАТАЦІЇ СВЕРДЛОВИН
Газліфтний спосіб експлуатації нафтових свердловин набув широкого застосування. При цьому способі рідина зі свердловин піднімається за рахунок енергії газу, що нагнітається під тиском із поверхні в затрубний простір і змішується з рідиною в колоні НКТ. Газліфтний спосіб дає можливість ефективно експлуатувати свердловини, продукція яких містить велику кількість газу, піску і води зі значно скривленим стовбуром, із низькими динамічними рівнями та високою температурою, оскільки він не потребує використання глибинних насосів. Найбільш раціональною технологічною схемою експлуатації свердловин є замкнений газліфтний цикл (рисунок 1.3.1), при якому газ, який нагнітається в газліфтні свердловини, багаторазово використовується для підйому рідини зі свердловин.

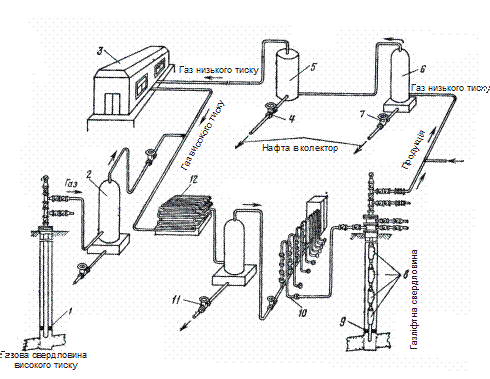

Рисунок 1.3.1 – Схема замкненого газліфтного циклу: 1, 9 – пакери; 2, 6 – сепаратори; 3 – компресорна станція; 4, 7, 11 – регулятори; 5 – газоочищувач; 8 – газліфтні клапани; 10 – газорозподільні батареї; 11 – теплообмінник
Газліфтний спосіб експлуатації свердловин поділяється на безупинний і періодичний. При безупинному – газ постійно нагнітається в свердловину і рідина безупинно піднімається з вибою на поверхню. При періодичному газліфті газ нагнітається в свердловину з перервами для можливості в період зупинення свердловини необхідного нагромадження стовпа рідини в піднімальних трубах.
1.3.2 ПРИЗНАЧЕННЯ, ТЕХНОЛОГІЧНІ СХЕМИ Й СКЛАД ОБЛАДНАННЯ ДЛЯ ЕКСПЛУАТАЦІЇ СВЕРДЛОВИН БЕЗКОМПРЕСОРНИМ І КОМПРЕСОРНИМ ГАЗЛІФТОМ
|
