Филиала «Муравленковскнефть».

ИНСТРУКЦИЯ

Содержание и применение первичных

Средств пожаротушения на объектах

Филиала «Муравленковскнефть».

Сведения об инструкции

1 УТВЕРЖДЕНА приказом Филиала «Муравленковскнефть»
ОАО «Газпромнефть-ННГ» от ________________ №_________

2 СОГЛАСОВАНА протоколом ППО Филиала «Муравленковскнефть» от_________________ №_________

3 РазработанА: Управлением охраны труда промышленной и пожарной безопасности и охраны окружающей среды

4 Инициатор:
Начальник управления ОТППБ и ООС А.В. Баскаев

5 ОтветственныЙ исполнитель:
Начальник ОПБ УОТППБ и ООС С.А. Ярин

6 автор:
Главный специалист ОПБ УОТППБ и ООС С.В. Трегуб

Содержание

Введение. 3

1. Область применения. 4

2. Нормативные ссылки.. 4

3. Термины и сокращения. 4

4. Правила применения средств пожаротушения. 5

5. Общие положения по устройству пожарных шкафов. 6

6. Классификация огнетушителей. 6

7. Выбор типа огнетушителей. 7

8. Устройство и принцип действия огнетушителей ОУ. 10

8.1. Описание и принцип действия огнетушителей ОУ.. 10

8.2. Огнетушители ОУ-10. 11

8.3. Огнетушители ОУ-40, ОУ-80. 11

9. Устройство и принцип действия огнетушителей ОП. 12

9.1. Огнетушители ОПУ-2, ОПУ-5, ОП-10г. 12

9.2. Огнетушители ОП-5 (г), ОП-10(г). 13

9.3. Передвижные порошковые огнетушители ОП – 50 (з) ОП – 100(З) закачные. 13

10. Перезарядка огнетушителей. 15

11. Техническое обслуживание огнетушителей. 16

12. Размещение огнетушителей. 18

13. Использование огнетушителей на автотранспортных средствах. 19

14. Приемы тушения пожара. 19

15. Требования безопасности при эксплуатации огнетушителей.. 20

16. Документация по техническому обслуживанию огнетушителей. 20

17. Библиография. 24

Введение

Инструкция определяет правила эксплуатации и использования первичных средств пожаротушения (ПСП) на объектах Филиала «Муравленковскнефть» ОАО «Газпромнефть-ННГ» (далее – Филиал), с учетом действующих требований нормативно-технических документов

Срок действия

Инструкция вводится в действие и отменяется приказом генерального директора Филиала и действует до замены новой или до окончания срока действия.

Срок действия инструкции устанавливается на пять лет.

При отсутствии изменений и дополнений к действующей инструкции действие инструкции может быть продлено еще на срок до пяти лет, но не более одного раза.

По истечению двух пятилетних сроков инструкция подлежит обязательному пересмотру. Пересмотренная инструкция согласовывается и утверждается в том же порядке, что и вновь разработанная.

Порядок внесения изменений

Пересмотр инструкции, внесение изменений в инструкцию осуществляется на основании приказа генерального директора Филиала.

Инициатором внесения изменений в инструкцию является генеральный директор, главный инженер - первый заместитель генерального директора или начальник управления по охране труда, промышленной и пожарной безопасности и охране окружающей среды.

Инструкция может досрочно пересматриваться в случаях:

а) при введении новых нормативных документов по обеспечении пожарной безопасности;

б) при внедрении новой техники и технологии;

в) по результатам анализа материалов расследования аварий, несчастных случаев на производстве и профессиональных заболеваний;

г) по требованию представителей органов исполнительной власти субъектов Российской Федерации в области пожарной безопасности или органов федеральной инспекции труда, при эксплуатации опасных производственных объектов - органов Ростехнадзора Российской Федерации.

Внесение изменений в инструкцию осуществляется в том же порядке, что и при разработке, в соответствии с разделом 10 стандарта СК-08.00.02-2009-1.А «Стандарты Филиала на процессы. Требования к изложению и оформлению» и Методическими рекомендациями по разработке государственных требований охраны труда, утвержденными постановлением Минтруда России от 17.12.2002 № 80.

Ответственность за поддержание инструкции в актуальном состоянии путем своевременного внесения изменений, отмены, пересмотра, продления срока действия возлагается на отдел промышленной безопасности управления по охране труда, промышленной и пожарной безопасности, и охране окружающей среды.

1. Область применения

1.1. Положения инструкции распространяются на процесс безопасного режима эксплуатации первичных средств пожаротушения.

1.2. Положения инструкции подлежат выполнению в структурных подразделениях Филиала, и обязательны для исполнения работниками Филиала при эксплуатации первичных средств пожаротушения.

2. Нормативные ссылки

СК-16.04.01-2009-1.0 «Разработка и утверждение инструкций по охране труда, промышленной, пожарной и экологической безопасности, охране окружающей среды»;

Приказ от 15.10.2007 №247-П приложение №3 Положение о разработке инструкций по охране труда и программ первичного инструктажа по охране труда на рабочем месте в ОАО «Газпром нефть»;

Положения инструкции разработаны с учетом требований нормативных документов [1] - [6]

3. Термины и сокращения

Пожарная безопасность объекта защиты – состояние объекта защиты, характеризуемое возможностью предотвращения возникновения и развития пожара, а также воздействия на людей и имущества опасных факторов пожара.

Система противопожарной защиты – комплекс организационных мероприятий и технических средств, направленных на защиту людей и имущества от воздействия опасных факторов пожара и (или) ограничение последствий воздействия опасных факторов пожара на объект защиты (продукцию).

Система предотвращения пожара – комплекс организационных мероприятий и технических средств, исключающих возможность возникновения пожара на объекте защиты.

Противопожарный режим – комплекс установленных норм поведения людей, правил выполнения работ и эксплуатации объекта, направленных на обеспечение его пожарной безопасности.

Пожаровзрывоопасность веществ и материалов – способность веществ и материалов к образованию горючей (пожарной или взрывоопасной) среды, характеризуемая их физико-химическими свойствами и (или) поведением в условиях пожара.

Первичные средства пожаротушения – переносные или передвижные средства пожаротушения, используемые для борьбы с пожаром в начальной стадии его развития.

Взрывопожароопасный объект - производственные объекты, на которых получаются, используются, перерабатываются, образуются, хранятся, транспортируются, уничтожаются вещества, способные образовывать взрывопожароопасные смеси с кислородом воздуха или друг с другом (горючие газы, легковоспламеняющиеся и горючие жидкости, твердые горючие вещества и материалы); вещества, способные к самопроизвольному разложению со взрывом; вещества и материалы, способные гореть (взрываться) при взаимодействии с водой, кислородом воздуха и друг с другом; используется оборудование, работающее под избыточным давлением более 0, 07 МПа или при температуре нагрева воды более 115 градусов Цельсия

4. Правила применения средств пожаротушения.

4.1. Объекты нефтяной промышленности должны быть обеспечены первичными средствами пожаротушения.

4.2. На объектах должны быть инвентарные списки закрепленного за ними пожарного инвентаря и оборудования и правила пользования ими.

4.3. Первичные средства пожаротушения следует размещать вблизи мест наиболее вероятного их применения, на виду, с обеспечением к ним свободного доступа.

4.4. Первичные средства пожаротушения на территории объекта (вне помещения) следует группировать на специальных пожарных пунктах, предохраняя их от действия атмосферных осадков с устройством козырьков и смазкой металлических частей минеральным маслом.

4.5. Пункт для первичных средств пожаротушения следует располагать по согласованию с пожарной охраной объекта и с учетом обслуживания ими группы объектов. Расстояние от пункта до наиболее удаленного в группе объекта не должно превышать 100 м., а до пожароопасных объектов — 50 м. объектов.

4.6. Ответственность за приобретение, изготовление и своевременный ремонт пожарного оборудования, инвентаря и средств пожаротушения возлагается на руководителей данного объекта.

4.7. Ответственность за сохранность, наблюдение и уход за первичными средствами пожаротушения, расположенными на отдельных объектах, возлагается на обслуживающий персонал и руководителей объекта.

4.8. Контроль за наличием, исправностью и правильным использованием средств пожаротушения в здания, помещениях, на территориях баз цехов добычи и на кустовых площадках осуществляет лицо, ответственное за пожарную безопасность или начальник добровольной пожарной дружины (объекта), совместно с членами ДПД.

4.9. Использование первичных средств пожаротушения не по прямому назначению запрещается. За утерю, порчу или приведение пожарного инвентаря в негодность виновные привлекаются к административной ответственности или штрафу.

4.10. Списание средств пожаротушения и оборудования, пришедших в негодность, производится на общих основаниях после согласования с ОПБ УОТ ППБ и ООС.

4.11. В качестве первичных средств пожаротушения рекомендуется применять:

-огнетушители порошковые, углекислотные;

-асбестовые полотна, грубошерстные полотна (кошма, войлок), песок, воду.

Углекислотные огнетушители предназначены для тушения любых горючих веществ, за исключением щелочных металлов, а также таких веществ, горение которых может происходить без доступа воздуха, эл. установок до 1000 В.

Огнетушители порошковые ОП применяются для тушения пожаров всех классов и эл. установок напряжением до 1000 В.

Полотна грубошерстные асбестовые и войлочные предназначены для тушения начинающихся очагов пожара при воспламенении веществ, горение которых не может происходить без доступа воздуха.

4.12. Огнетушители, ящики для песка, бочки для воды, ведра, щиты или шкафы для инвентаря, ручки для лопат и топоров, футляры для кошмы должны окрашиваться в крас­ный цвет.

5. Общие положения по устройству пожарных шкафов.

5.1. По решению заказчика допускается установка в ШП кнопок дистанционного пуска пожарных насосов, кнопок системы дымоудаления или тревожной сигнализации.

5.2. Пожарные шкафы подразделяют: навесные; встроенные; приставные.

Навесные ШП устанавливают (навешивают) на стенах внутри зданий или сооружений.

Встроенные ШП устанавливают в нишах стен.

Приставные ШП могут быть установлены как у стен, так и в нишах стен, при этом они опираются на поверхность пола.

Примерные схемы размещения комплектующих изделий в ШП и укладки рукавов в кассете представлены на рисунке 1

Рисунок 1 – Схемы размещения комплектующих изделий в ШП и укладки рукавов в кассете

6. Классификация огнетушителей.

6.1. Oогнетушители делятся на переносные (массой до 20 кг.) и передвижные (массой не менее 20, но не более 400 кг.). Передвижные огнетушители могут иметь одну или несколько емкостей для зарядки ОТВ, смонтированных на тележке

6.2. По виду применяемого огнетушащего вещества огнетушители подразделяют на:

- пенные

- газовые, которые подразделяются на:

а) углекислотные (ОУ);

б) хладоновые (ОХ); комбинированные.

6.3. Огнетушители воздушно-пенные по параметрам формируемого ими пенного потока подразделяют:

- низкой кратности, кратность пены от 5 до 20 включительно – ОВП (Н);

- средней кратности, кратность пены свыше 20 до 200 включительно – ОВП (С).

6.4. По принципу вытеснения огнетушащего вещества огнетушители подразделяют:

- закачные;

- с баллоном сжатого или сжиженного газа

- с газогенерирующим элементом.

6.5. По значению рабочего давления огнетушители подразделяют на огнетушители низкого давления (рабочее давление ниже или равно 2, 5 МПа при температуре окружающей среды (20 ±2) °С) и огнетушители высокого давления (рабочее давление выше 2, 5 МПа при температуре окружающей среды (20 ±2) °С).

6.6. По возможности и способу восстановления технического ресурса огнетушители подразделяют на:

- перезаряжаемые и ремонтируемые;

- неперезаряжаемые.

6.7. По назначению, в зависимости от вида заряженного ОТВ. огнетушители подразделяют:

- для тушения загорания твердых горючих веществ (класс пожара А);

- для тушения загорания жидких горючих веществ (класс пожара В);

- для тушения загорания газообразных горючих веществ (класс пожара С);

- для тушения загорания металлов и металлосодержащих веществ (класс пожара Д);

- для тушения загорания электроустановок, находящихся под напряжением (класс пожара Е).

Огнетушители могут быть предназначены для тушения нескольких классов пожара.

6.8. Огнетушащие порошки в зависимости от классов пожара, которые ими можно потушить, делятся на: - порошки типа АВСЕ - порошки типа ВСЕ - порошки типа Д.

7. Выбор типа огнетушителей.

7.1. Количество, тип и ранг огнетушителей, необходимых для защиты конкретного объекта, устанавливают исходя из величины пожарной нагрузки, физико-химических и пожароопасных свойств обращающихся горючих материалов, характера возможного их взаимодействия с ОТВ и размеров защищаемого объекта.

7.2. В зависимости от заряда порошковые огнетушители применяют для тушения пожаров классов АВСЕ, ВСЕ или класса Д.

7.4. При тушении пожара порошковыми огнетушителями необходимо применять дополнительные меры по охлаждению нагретых элементов оборудования или строительных конструкций.

7.5. Не следует использовать порошковые огнетушители для защиты оборудования, которое может выйти из строя при попадании порошка (электронно-вычислительные машины, электронное оборудование, электрические машины коллекторного типа).

7.6. Углекислотные огнетушители с диффузором, создающим струю ОТВ в виде снежных хлопьев, как правило, применяют для тушения пожаров класса А.

7.7. Углекислотные огнетушители с диффузором, создающим поток ОТВ в виде газовой струи, следует применять для тушения пожаров класса Е.

7.8. Воздушно-пенные огнетушители применяют для тушения пожаров класса А

7.9. Рекомендации по выбору огнетушителей для тушения пожаров различных классов приведены в табл. 1.

7.10. Определение необходимого минимального количества огнетушителей для защиты конкретного объекта производят по таблицам приложения 1.

7.11. При возможности возникновения на защищаемом объекте значительного очага пожара (предполагаемый пролив горючей жидкости может произойти на площади более 1 м²) необходимо использовать передвижные огнетушители.

7.12. Допускается помещения, оборудованные автоматическими установками пожаротушения, обеспечивать огнетушителями на 50 % исходя из их расчетного количества.

Таблица 1 Эффективность применения огнетушителей в зависимости от класса пожара и заряженного ОТВ

Примечание:

¹⁾ Использование растворов фторированных пленкообразующих пенообразователей повышает эффективность пенных огнетушителей (при тушении пожаров класса В) на одну-две ступени.

²⁾ Для огнетушителей, заряженных порошком типа АВСЕ.

³⁾ Для огнетушителей, заряженных специальным порошком и оснащенных успокоителем порошковой струи.

⁴⁾ Кроме огнетушителей, оснащенных металлическим диффузором дли подачи углекислоты на очаг пожара.

Знаком +++ отмечены огнетушители, наиболее эффективные при тушении пожара данного класса; ++ огнетушители, пригодные для тушения пожара данного класса, + огнетушители, недостаточно эффективные при тушении пожара данного класса; - огнетушители, непригодные для тушения пожара данного класса.

Технические характеристики ОУ-2, ОУ-5 и передвижных ОУ-10, ОУ-40, ОУ-80 представлены в таблице 2.

Таблица 2

Согласно ГОСТу 27331 огнетушители (ОУ) предназначены для тушения пожаров:

- класса А - горение твердых веществ, сопровождаемое тлением (дерево, солома, уголь, текстильные изделия), не сопровождаемое тлением (пластмассы.);

- класса В – горение жидких веществ, не растворимых в воде (бензин, эфир, нефтяное топливо), а также сжижаемых твердых веществ(парафин) и растворимых в воде (спирт, этанол, глицерин);

- класса Е – горение электрооборудования и электроустановок, находящихся под напряжением до 1000 В.

Технические характеристики ОПУ-2, ОПУ-5, ОП-5, ОП-10Г, ОП-10 и передвижных ОП-50 представлены в таблице 3.

Таблица 3

7.13. Общественные и промышленные здания и сооружения должны иметь на каждом этаже не менее двух переносных огнетушителей.

7.14. Выбирая огнетушитель, необходимо учитывать соответствие его температурного диапазона применения возможным климатическим условиям эксплуатации на защищаемом объекте.

7.15. Не допускается использовать на защищаемом объекте огнетушители и заряды к ним, не имеющие сертификат пожарной безопасности.

7.16. Огнетушители должны вводиться в эксплуатацию в полностью заряженном и работоспособном состоянии, с опечатанным узлом управления запорно-пускового устройства. Они должны находиться на отведенных им местах в течение всего времени их эксплуатации.

7.17. Расчет необходимого количества огнетушителей следует вести по каждому помещению и объекту отдельно.

7.18. При наличии рядом нескольких небольших помещений одной категории пожарной опасности количество необходимых огнетушителей определяют с учетом суммарной площади этих помещений.

7.19. На объекте должно быть определено лицо, ответственное за приобретение, сохранность и контроль состояния огнетушителей.

7.20. На каждый огнетушитель, установленный на объекте, заводят паспорт. Огнетушителю присваивают порядковый номер, который наносят краской на огнетушитель, записывают в паспорт огнетушителя и в журнал учета проверки наличия и состояния огнетушителей (приложение 1).

8. Устройство и принцип действия огнетушителей ОУ.

8.1. Описание и принцип действия огнетушителей ОУ

8.1.1. Огнетушители углекислотные предназначены для тушения различных веществ, горение которых не может происходить без доступа воздуха, загораний на электрифицированном железнодорожном и городском транспорте, электроустановок, находящихся под напряжением до 1000В, загораний в музеях, картинных галереях и архивах.

Ручной углекислотный огнетушитель ОУ-2:     1 — маховичок; 2 — вентиль; 3 — баллон; 4 — раструб; 5 — сифонная трубка; 6 — кронштейн

Ручной углекислотный огнетушитель ОУ-5 (ОУ-8):   1 — баллон; 2 — поворотный раструб; 3 — запорная головка; 4 — сифонная трубка; 5 — хомут; 6 — крюк; 7 — упор; 8 — ручка; 9 — чека

Рисунок 2 - Огнетушители ОУ-2, ОУ-5

8.1.2. Работа углекислотного огнетушителя основана на вытеснении заряда двуокиси углерода под действием собственного избыточного давления, которое задается при наполнении огнетушителя. Двуокись углерода находится в баллоне под давлением 5, 7 Мпа (58 кгс/м2) при температуре окружающего воздуха +20 град.С. Максимальное рабочее давление в баллоне при температуре +50 град. С не должно превышать 15 Мпа (150 кгс/см2).

8.1.3. При открывании запорно-пускового устройства заряд СО-2 по сифонной трубке поступает к раструбу. При этом происходит переход двуокиси углерода из сжиженного в снегообразное состояние (твердое), сопровождающееся резким понижением температуры до минус 70 град.С.

8.1.4. Огнетушащее действие углекислоты основано на охлаждении зоны горения и разбавлении горючей паровоздушной среды инертным (негорючим) веществом до концентраций, при которых происходит прекращение реакции горения.

Для приведения огнетушителя в действие необходимо:

1. Приблизиться с огнетушителем к очагу пожара на безопасное расстояние.

2. Выдернуть чеку или сорвать пломбу.

3. Направить раструб на очаг пожара (при тушении электроустановок под напряжением не ближе 1 метра).

4. В запорно-пусковом устройстве нажимного типа нажать на рычаг, в устройстве вентильного типа повернуть маховичок против часовой стрелки до отказа.

5. Для прекращения подачи огнетушащего вещества рычаг отпустить, в устройстве вентильного типа повернуть маховичок по часовой стрелке.

8.2. Огнетушители ОУ-10.

8.2.1. Огнетушители ОУ-10 отличаются от переносных по устройству, наличием колес для перевозки, шланга длиной не менее 1метра с раструбом снегообразователем и деревянной (пластмассовой) ручкой, а также запорно-пускового устройства рычажного типа. Рабочее давление внутри баллона составляет 14, 7 Мпа. Проверочное давление при аттестации сосуда 22, 1 Мпа.

Для приведения огнетушителя в действие необходимо:

1. Приблизиться с огнетушителем к очагу пожара на безопасное расстояние.

2. Установить огнетушитель в вертикальном положении.

3. Освободить рычаг головки запорно-пускового устройства от пломбы (чеки).

4. Направить раструб на очаг пожара.

5. Рычаг запуска на головке баллона повернуть до отказа на 180 градусов.

6. Для прекращения подачи огнетушащего вещества рычаг повернуть в первоначальное положение.

8.3. Огнетушители ОУ-40, ОУ-80.

8.3.1. Огнетушители ОУ-40 представляют собой баллон, укрепленный на тележке с двумя колесами у горловины и одного колеса у башмака баллона. В горловину баллона ввернуто запорно-пусковое устройство также рычажного типа, к которому прикреплен шланг с раструбом на другом конце. Порядок приведения в действие ОУ-40 аналогичен ОУ-10.

Рисунок 3 - Огнетушитель ОУ-40

8.3.2. Огнетушители ОУ-80 состоят из двух баллонов с углекислотой, расположенных на тележке с двумя пневматическими колесами. Тележка имеет опорную стойку для установки огнетушителя в горизонтальное положение. На баллонах установлены запорно-пусковые устройства рычажного типа, соединенные коллектором с двумя шлангами, на концах которых закреплены раструбы с рычагами.

8.3.3. Огнетушитель обслуживают два человека, один из которых снимает с кронштейна шланг и направляет раструб на горящий объект, а второй открывает запорно-пусковые устройства.

9. Устройство и принцип действия огнетушителей ОП.

Огнетушители порошковые предназначены для тушения загораний нефтепродуктов, легковоспламеняющихся жидкостей, растворителей, твердых веществ, а также электроустановок, находящихся под напряжением до 1000 В. Огнетушитель может быть применен на объектах НУМН для тушения загораний в складах, цехах, административных, бытовых помещениях и на транспортных средствах. Данные огнетушители не предназначены для тушения загораний щелочных и щелочно-земельных металлов и других материалов, горение которых может происходить без доступа воздуха.

9.1. Огнетушители ОПУ-2, ОПУ-5, ОП-10г.

9.1.1. Огнетушители ОПУ-2, ОПУ-5, ОП-10Г с встроенным газогенерирующим источником давления (баллоном для сжатого газа) - состоят из стального корпуса, наполненного огнетушащим порошком. На горловине корпуса посредством накидной гайки закреплена головка с бойком (ОП-10Г) или рычаг запорно-пускового устройства (ОПУ-2, ОПУ-5) с рукояткой запуска. На головку установлен источник газа (ИХГ, газогенератор или баллон со сжатым газом). Внутри баллона расположена сифонная трубка и трубки подачи рабочего газа в нижнюю часть корпуса огнетушителя. Подача порошка из огнетушителя ОПУ-2 осуществляется через распылитель. Огнетушители ОПУ-5, ОП-10Г оснащены гибким резиновым рукавом, пистолетом-распылителем, который состоит из ручки с подвижным подпружиненным штуцером, рассекателя и сопла.

9.1.2. Работ огнетушителя основана на использовании энергии сжатого газа для аэрирования и выброса огнетушащего порошка. Огнетушащее действие заключается в ингибировании (торможении) химических процессов горения и изоляции зоны горения.

Для приведения огнетушителя в действие необходимо:

1. Приблизиться с огнетушителем к очагу пожара на безопасное расстояние (не менее 2 м для ОПУ-2, не менее 3-4 м для ОПУ-5).

2. Сорвать пломбу, выдернуть чеку.

3. Отвести вверх до упора рукоятку запуска (для ОПУ-2 подождать 5 сек. и нажать на клавишу, для ОП-10Г надавить рукой на клавишу, расположенную на головке), при этом боек (игла) приводит в действие источник газа, в результате чего рабочий газ через газоотводную трубку аэрирует порошок и создает внутри корпуса огнетушителя избыточное давление.

4. Направить струю порошка на горящий предмет.

Примечание:

1) заряд ОТВ в огнетушителе ОПУ-2 используется полностью до прекращения его выхода из огнетушителя;

2) работой огнетушителей ОПУ-5, ОП-10Г можно управлять путем кратковременного нажатия кистью руки на ручку пистолета распылителя.

9.2. Огнетушители ОП-5 (г), ОП-10(г).

9.2.1. ОП-5 и ОП- 10(з) состоят из стального корпуса, заряда порошка, сифонной трубки, пространства для рабочего (вытесняющего газа), манометра, ручки для переноски огнетушителя, головки с рычагом, запорно-пускового устройства, шланга с насадкой.

Общий вид ручного порошкового огнетушителя ОП-5 (г):   1 — пистолет; 2 — рычаг; 3 — рукав; 4 — пломба; 5 — сифонная труба; 6 — баллончик; 7 — игла; 8 — корпус; 9 — чека

Рисунок 4 – Огнетушитель порошковый ОП

9.2.2. Принцип действия основан на использовании энергии сжатого газа (воздуха) для выброса огнетушащего порошка.

Для приведения огнетушителя в действие необходимо:

-проверить наличие рабочего давления в корпусе по манометру (стрелка манометра должна находиться в зеленом секторе шкалы)

- приблизиться с огнетушителем к очагу пожара на расстояние не менее 3-4 м.

- сорвать пломбу, выдернуть чеку.

- резко нажать на рычаг и быстро отпустить.

- через 5 сек. Нажать на рычаг, направив струю порошка на огонь.

По окончании тушения необходимо нажать на ручку запуска и выбросить остаток порошка.

9.3. Передвижные порошковые огнетушители ОП – 50 (з) ОП – 100(З) закачные.

9.3.1. Состоят из герметичного корпуса, в горловине которого гайкой закреплена головка запорно-пускового устройства с сифонной трубкой. На головке в кронштейне закреплена рукоятка с эксцентричной поверхностью, воздействующая при ее повороте на шток и обеспечивающая открытие клапана запорно-пускового устройства. При этом под действием сжатого газа газопорошковая смесь выбрасывается через сифонную трубку, канал в горловине, шланг с насадком на конце в виде расширяющейся струи на очаг пожара. Для прекращения истечения порошка, необходимо повернуть рукоятку в исходное положение. От случайного включения рукоятка удерживается чекой. Контроль рабочего давления осуществляется по манометру. Для удобства перемещения огнетушители ОП-50 оснащаются тележкой с колесами.

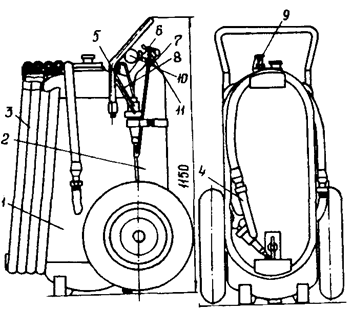

Общий вид передвижного порошкового огнетушителя ОП-100     1 — корпус для порошка; 2 — баллон для рабочего газа; 3 — шланг; 4 — выпускной клапан с насадкой; 5 — регулятор давления; 6-8 — трубопроводы; 9 — предохранительный клапан; 10 — манометр; 11 — запорная головка

Рисунок 5 –передвижной порошковый огнетушитель

9.3.2. Для приведения в действие ОП-50 необходимо:

1. Проверить наличие рабочего давления в корпусе по манометру (стрелка манометра должна находиться в зеленом секторе шкалы или по цифровым значениям).

2. Подвести огнетушитель к месту загорания на расстояние 3-5 м (в зависимости от размеров очага пожара и тепловыделения.

3. Выдернуть чеку.

4. Развернуть шланг и направить насадок на горящую поверхность. Следует помнить, что при включении огнетушителя на его корпус и насадок действует реактивная сила до 30 кгс.

5. Повернуть рукоятку запорно-пускового устройства на 180 градусов до фиксированного положения.

9.3.3. Порядок работы ОП-50:

9.3.3.1. Тушение пожаров на открытых площадках следует производить с наветренной стороны. Струю порошка направить на передний фронт горящей поверхности по углом 5-15 градусов. Быстро перемещая насадок, подрезая пламя, обеспечить покрытие всей поверхности горения порошковым облаком, создать наибольшую концентрацию порошка в зоне горения и наступать на очаг по мере отступления огня от переднего края.

9.3.3.2. При наличии горящего пролива горючего у технологического оборудования, тушение начинать с горящего пролива с последующим переходом на оборудование.

9.3.3.3. Тушение горючих жидкостей площадью более 8 кв.м. и временем горения более 1 мин. Следует производить несколькими огнетушителями одновременно.

9.3.3.4. При наличии тлеющих материалов (дерево, бумага, ткань и др.) порошок только сбивает пламя с их поверхности, но не прекращает полного горения (тления). Поэтому необходимо дополнительно к порошку применять водные и пенные огнетушители.

9.3.3.5. Тушение загораний газов, а также жидкостей, истекающих из отверстий, следует производить направляя струю порошка от отверстия вдоль истекающей горючей струи до полного отрыва факела.

9.3.3.6. Установки под напряжением тушить с расстояния не ближе 3 м.

10. Перезарядка огнетушителей.

10.1. Все огнетушители должны перезаряжаться сразу после применения или если величина утечки газового ОТВ или вытесняющего газа за год превышает допустимое значение НПБ 155-96 п 5.75.7. (переносные)

- для закачных огнетушителей с индикатором давления -10 % в год от рабочего давления;

- для огнетушителей углекислотных и закачных, не имеющих индикатора давления, - 5 % или 50 г (наименьшая из этих величин) в год;

- для баллончиков с газом - 5 % или 7 г (наименьшая из этих величин) в год НПБ 156-96 п. 5.105.10. (передвижные)

- для углекислотных и хладоновых огнетушителей закачного типа, а также для газовых баллонов 5 % масс. в год от первоначального значения массы ОТВ или заряженного газа;

- для закачных огнетушителей остальных типов и для газовых баллонов, расположенных снаружи корпуса огнетушителя (по 5.9), - 10 % в год от давления зарядки, но не реже сроков, указанных в нижеприведенной таблице 4

Таблица 4 - Сроки проверки параметров ОТВ и перезарядки огнетушителей.

* Огнетушители с многокомпонентным стабилизированным зарядом на основе углеводородного пенообразователя должны перезаряжаться не реже одного раза в 2 года.

10.2. Порошковые огнетушители при ежегодном техническом осмотре выборочно (не менее 3 % от общего количества огнетушителей одной марки) разбирают, и производят проверку основных эксплуатационных параметров огнетушащего порошка (внешний вид, наличие комков или посторонних предметов, сыпучесть при пересыпании рукой, возможность разрушения небольших комков до пылевидного состояния при их падении с высоты 20 см, содержание влаги и дисперсность). В том случае, если хотя бы по одному из параметров порошок не удовлетворяет требованиям нормативной и технической документации, все огнетушители данной марки подлежат перезарядке.

10.3. Воздушно-пенные огнетушители, внутренняя поверхность корпуса которых защищена полимерным или эпоксидным покрытием, или корпус огнетушителя изготовлен из нержавеющей стали, или в которых фторсодержащий пенообразователь находится в концентрированном виде в отдельной емкости и смешивается с водой только в момент применения огнетушителей, должны проверяться с периодичностью, рекомендованной фирмой-изготовителем огнетушителей

Перезаряжаться такие огнетушители должны не реже одного раза в 5 лет.

10.4. Порошковые огнетушители, используемые для защиты транспортных средств, должны обязательно проверяться в полном объеме с интервалом не реже одного раза в 12 месяцев. Порошковые огнетушители, установленные на транспортных средствах вне кабины или салона и подвергающиеся воздействию неблагоприятных климатических и (или) физических факторов, должны перезаряжаться не реже раза в год, остальные огнетушители, установленные на транспортных средствах, не реже одного раза в два года.

10.5. О проведенной перезарядке огнетушителя делается соответствующая отметка на корпусе огнетушителя (при помощи этикетки или бирки, прикрепленной к огнетушителю), а также в его паспорте.

11. Техническое обслуживание огнетушителей.

11.1. Техническое обслуживание производится в соответствии с «Регламентом технического обслужива­ния». Проведение работ по ТО является одной из основных мер поддержания работоспособности огнету­шителя, предупреждения поломок, аварии, несчастных случаев. Своевременное и правильное выполнение технического обслуживания предупреждает появление неисправностей, увеличивает срок службы и надежность огнетушителя.

11.2. Огнетушители, введенные в эксплуатацию, должны подвергаться техническому обслуживанию, которое обеспечивает поддержание огнетушителей в постоянной готовности к использованию и надежную работу всех узлов огнетушителя в течение всего срока эксплуатации. Техническое обслуживание включает в себя периодические проверки, осмотры, ремонт, испытания и перезарядку огнетушителей.

11.3. Периодические проверки необходимы для контроля состояния огнетушителя, контроля места установки огнетушителя и надежности его крепления, возможности свободного подхода к нему, наличия, расположения и читаемости инструкции по работе с огнетушителем.

11.4. Огнетушители, выведенные на время ремонта, испытания или перезарядки из эксплуатации, должны быть заменены резервными огнетушителями с аналогичными параметрами.

11.5. Перед введением огнетушителя в эксплуатацию он должен быть подвергнут первоначальной проверке, в процессе которой производят внешний осмотр, проверяют комплектацию огнетушителя и состояние места его установки (заметность огнетушителя или указателя места его установки, возможность свободного подхода к нему), а также читаемость и доходчивость инструкции по работе с огнетушителем. В ходе проведения внешнего осмотра необходимо обращать внимание на:

- наличие вмятин, сколов, глубоких царапин на корпусе, узлах управления, гайках и головке огнетушителя;

- состояние защитных и лакокрасочных покрытий;

- наличие четкой и понятной инструкции;

- наличие опломбированного предохранительного устройства;

- исправность манометра или индикатора давления (если он предусмотрен конструкцией огнетушителя), наличие необходимого клейма и величину давления в огнетушителе закачного типа или в газовом баллоне;

- массу огнетушителя, а также массу ОТВ в огнетушителе (последнюю определяют расчетным путем);

- состояние гибкого шланга (при его наличии) и распылителя ОТВ (наличие механических повреждений, следов коррозии, литейного облоя или других предметов, препятствующих свободному выходу ОТВ из огнетушителя);

- состояние ходовой части и надежность крепления корпуса огнетушителя на тележке (для передвижного огнетушителя), на стене или в пожарном шкафу (для переносного огнетушителя).

По результатам проверки делают необходимые отметки в паспорте огнетушителя, ему присваивают порядковый номер, который наносят на огнетушитель и записывают в журнал учета огнетушителей

11.6. Ежеквартальная проверка включает в себя осмотр места установки огнетушителя и подходов к нему, а также проведение внешнего осмотра огнетушителя

11.7. Ежегодная проверка огнетушителя включает в себя внешний осмотр огнетушителя, осмотр места его установки и подходов к нему. В процессе ежегодной проверки контролируют величину утечки вытесняющего газа из газового баллона или ОТВ из газового огнетушителя.

11.8. При повышенной пожарной опасности объекта (помещения категории А) или при воздействии на огнетушители таких неблагоприятных факторов, как близкая к предельному значению положительная (свыше 40 °С) или отрицательная (ниже минус 40 °С) температура окружающей среды, влажность воздуха более 90 % (при 25 °С), коррозионно-активная среда, воздействие вибрации и т. д., проверка огнетушителей и контроль ОТВ должны проводиться не реже одного раза в 6 месяцев.

11.9. Если в ходе проверки обнаружено несоответствие какого-либо параметра огнетушителя требованиям действующих нормативных документов, необходимо устранить причины выявленных отклонений параметров и перезарядить огнетушители.

11.10. В том случае, если величина утечки за год вытесняющего газа или ОТВ из газового огнетушителя превышает предельные значения, определенные в п. 6.1 настоящей инструкции, такие огнетушители должны быть выведены из эксплуатации и отправлены в ремонт и на перезарядку.

11.11. Не реже одного раза в 5 лет каждый огнетушитель и баллон с вытесняющим газом должны быть разряжены, корпус огнетушителя полностью очищен от остатков ОТВ, произведены внешний и внутренний осмотр и отправлены на перезарядку в специализированную организацию.

11.12. В случае обнаружения механических повреждений или следов коррозии корпус и узлы огнетушителя должны быть направлены на испытания на прочность досрочно.

11.13. Если гарантийный срок хранения заряда ОТВ истек или обнаружено, что заряд хотя бы по одному из параметров не соответствует требованиям технических условий, то такой заряд ОТВ подлежит замене.

11.14. Корпуса углекислотных огнетушителей должны подвергаться испытанию гидростатическим давлением не реже одного раза в 5 лет. Величина испытательного давления определяется в соответствии с требованиями правил

11.15. О проведенных проверках и испытаниях делается отметка на огнетушителе, в его паспорте и в журнале учета огнетушителей.

Таблица 5

12. Размещение огнетушителей.

12.1. Огнетушители следует располагать на защищаемом объекте в соответствии с требованиями таким образом, чтобы они были защищены от воздействия прямых солнечных лучей, тепловых потоков, механических воздействий и других неблагоприятных факторов (вибрация, агрессивная среда, повышенная влажность и т. д.). Они должны быть хорошо видны и легкодоступны в случае пожара. Предпочтительно размещать огнетушители вблизи мест наиболее вероятного возникновения пожара, вдоль путей прохода, а также около выхода из помещения Огнетушители не должны препятствовать эвакуации людей во время пожара.

12.2. В помещениях, насыщенных производственным или другим оборудованием, заслоняющим огнетушители, должны быть установлены указатели их местоположения. Указатели должны располагаться на видных местах на высоте 2, 0 - 2, 5 м от уровня пола, с учетом условий их видимости

12.3. Расстояние от возможного очага пожара до ближайшего огнетушителя определяется требованиями правил оно не должно превышать:

- 20 м- для общественных зданий и сооружений;

- 30 м- для помещений категорий А, Б и В;

- 40 м- для помещений категорий В и Г;

- 70 м- для помещений категории Д.

12.4. Переносные огнетушители устанавливают на подвесных кронштейнах или в специальных шкафах. Огнетушители должны располагаться так, чтобы основные надписи и пиктограммы, показывающие порядок приведения их в действие, были хорошо видны и обращены наружу или в сторону наиболее вероятного подхода к ним.

12.5. Запорно-пусковое устройство огнетушителей и дверцы шкафа (в случае их размещения в шкафу) должны быть опломбированы

12.6. Огнетушители, имеющие полную массу менее 15 кг, должны быть установлены таким образом, чтобы их верх располагался на высоте не более 1, 5 м от пола, переносные огнетушители имеющие полную массу 15 кг и более, должны устанавливаться так, чтобы верх огнетушителя располагался на высоте не более l, 0 м. Они могут устанавливаться на полу, с обязательной фиксацией от возможного падения при случайном воздействии.

12.7. Расстояние от двери до огнетушителя должно быть таким, чтобы не мешать ее полному открыванию.

12.8. Огнетушители не должны устанавливаться в таких местах, где значения температуры выходят за температурный диапазон, указанный на огнетушителях.

12.9. Водные и пенные огнетушители, установленные вне помещений или в не отапливаемом помещении и не предназначенные для эксплуатации при отрицательных температурах, должны быть сняты на холодное время года (температура воздуха ниже 1 °С) В этом случае на их месте и на пожарном щите должна быть помещена информация о месте нахождения огнетушителей в течение указанного периода и о месте нахождения ближайшего огнетушителя.

12.10. Использование первичных средств пожаротушения для хозяйственных и прочих нужд, не связанных с тушением пожара, не допускается.

13. Использование огнетушителей на автотранспортных средствах.

13.1. Для защиты автотранспортных средств должны применяться порошковые или хладоновые огнетушители. Допускается применение на автотранспортных средствах углекислотных огнетушителей, если они имеют огнетушащую способность не ниже (по классу пожара В), чем рекомендованные для этой же цели порошковые или хладоновые огнетушители.

13.2. На автотранспортные средства допускается устанавливать только те огнетушители, конструкция которых выдержала испытание на вибрационную прочность.

13.3. В качестве заряда в порошковых огнетушителях целесообразно использовать многоцелевые порошковые составы типа АВСЕ.

13.4. Легковые и грузовые автомобили должны комплектоваться порошковыми или хладоновыми огнетушителями с вместимостью корпуса не менее 2 л (типа ОП-2 или ОХ-2).

13.5. Автобусы особо малого класса (типа РАФ, «Газель» и др.) оснащаются, как минимум, одним огнетушителем типа ОП-2; автобусы малого класса (ПАЗ и др.) - двумя огнетушителями ОП-2, автобусы среднего класса (ЛАЗ, ЛиАЗ и др.) и другие автотранспортные средства для перевозки людей - двумя огнетушителями (один в кабине ОП-5, другой в салоне ОП-2).

13.6. Автоцистерны для перевозки нефтепродуктов и транспортные средства для перевозки опасных грузов должны оснащаться, как минимум, двумя огнетушителями типа ОП-5: один должен находиться на шасси, а второй - на цистерне или в кузове с грузом.

13.7. На большегрузных внедорожных автомобилях-самосвалах должен быть установлен один огнетушитель типа ОП-5.

13.8. Передвижные лаборатории, мастерские и другие транспортные средства типа фургона, смонтированного на автомобильном шасси, должны быть укомплектованы двухлитровыми огнетушителями соответствующего типа в зависимости от класса возможного пожара и особенностей смонтированного оборудования.

13.9. На всех автомобилях огнетушители должны располагаться в кабине, в непосредственной близости от водителя или в легкодоступном месте. Запрещается хранение огнетушителей в багажнике, кузове и в других местах, доступ к которым затруднен. Огнетушители, размещаемые вне кабины, следует защищать от воздействия осадков, солнечных лучей и грязи.

13.10. Конструкция кронштейна должна быть надежной, чтобы исключалась вероятность выпадения из него огнетушителя при движении автомобиля, а также при столкновении или ударе его о препятствие.

14. Приемы тушения пожара.

14.1. Тушение пожара на открытой площадке производить с наветренной стороны;

14.2. Направить струю ОТВ на огонь начиная от края к центру;

14.3. При пользовании огнетушителем баллон не наклонять в горизонтальное положение, так как при этом не обеспечивается нормальная работа огнетушителя.

15. Требования безопасности при эксплуатации огнетушителей

15.1. Эксплуатация огнетушителей без чеки и пломбы завода-изготовителя или организации, производившей перезарядку, не допускается.

15.2. Огнетушители должны размещаться в легкодоступных и заметных местах, где исключено попадание на них прямых солнечных лучей и непосредственное воздействие отопительных и нагревательных приборов.

15.3. Перезарядка и ремонт огнетушителей должны производиться в специализированных организациях на зарядных станциях.

15.4. Баллон огнетушителя должен пройти переосвидетельствование через 5 лет после изготовления огнетушителя.

15.5. Контроль массы огнетушителя необходимо проводить не реже одного раза в два года. Величина массы баллона с запорно-пусковой головкой выбита на корпусе запорного устройства. Суммарная масса огнетушителя определяется прибавлением к ней массы СО2, указанной на этикетке или в паспорте.

15.6. Транспортирование огнетушителя допускается всеми видами транспорта.

15.7. Во избежание обморожения при выходе заряда не касаться рукой раструба, так как температура его понижается до минус 70 гр.С.

15.8. Установки под напряжением тушить на расстоянии не менее 3 м.

15.9. После применения огнетушителя в закрытом помещении, помещение необходимо провентилировать.

15.10. При тушении пожара в помещении с помощью углекислотных передвижных огнетушителей необходимо учитывать возможность снижения содержания кислорода в воздухе помещения ниже предельного значения и использовать изолирующие средства защиты органов дыхания.

15.11. Запрещается эксплуатировать огнетушители при появлении вздутий или трещин на корпусе, на запорно-пусковой головке, а также при нарушении герметичности соединений их узлов.

15.12. Запрещается наносить удары по огнетушителю или использовать их не по прямому назначению.

16. Документация по техническому обслуживанию огнетушителей.

16.1. Эксплуатационный паспорт на огнетушитель

1. Номер, присвоенный огнетушителю

2. Дата введения огнетушителя в эксплуатацию

3. Место установки огнетушителя

4. Тип и марка огнетушителя

5. Завод-изготовитель огнетушителя

6. Заводской номер

7. Дата изготовления огнетушителя

8. Марка (концентрация) заряженного ОТВ

Таблица 6

Примечания:

* Давление в корпусе закачного огнетушителя или в газовом баллоне (если он расположен снаружи и оснащен манометром или индикатором давления)

** Масса баллона со сжиженным газом для вытеснения ОТВ из огнетушителя. Если баллончик расположен внутри корпуса огнетушителя, то его масса определяется раз в год (для порошковых огнетушителей выборочно) и сравнивается со значением, указанным в паспорте огнетушителя.

16.2. Журнал технического обслуживания огнетушителей.

Таблица 7

16.3. Журнал проведения испытания и перезарядки огнетушителей

Таблица 8

16.4. Нормы оснащения помещений переносными огнетушителями.

Таблица 9

Примечания.

1. Для тушения очагов пожаров различных классов порошковые огнетушители должны иметь соответствующие заряды: для класса А - порошок типа АВСЕ, для классов В, С и Е - типа ВСЕ или АВСЕ и для класса Д - типа Д

2. Знаком ++ отмечены рекомендуемые к оснащению объектов огнетушители, знаком + огнетушители, применение которых допускается при отсутствии рекомендуемых или при соответствующем обосновании, знаком - огнетушители, которые не допускаются для оснащения данных объектов. Для предельной площади помещений разных категорий (максимальной площади, защищаемой одним или группой огнетушителей) необходимо предусматривать число огнетушителей одного из типов, указанное в табл. 1 или 2 перед знаком ++ или +.

16.5. При температуре ниже - О гр. С огнетушители необходимо перенести в отапливаемое помещение и вывесить над­пись «Здесь находятся огнетушители».

16.6. При эксплуатации углекислотных огнетушителей нельзя допускать:

- нагрева огнетушителя солнечными лучами или другими источниками тепла;

- попадания на вентиль и распылитель атмосферных осадков;

- ударов по баллону и вентилю;

-срыва пломбы без надобности.

16.7. Заряды углекислотных огнетушителей проверяют один раз в год взвешиванием, при повышенной пожарной опасно­сти (категория А) или воздействии неблагоприятных факторов таких, как положительная (свыше 40°С) или отрицательная(ниже минус 40°С) температура окружающей среды, коррозионно-активная среда, воздействие вибрации и т. д. Проверка огнетушителей и контроль огнетушащих веществ должны про­водиться не реже одного раза в 6 месяцев.

Масса заряда не должна отличаться от номинального значе­ния:

- для порошковых огнетушителей — не более ± 5%;

-для углекислотных — в пределах 5%.
Перезарядка осуществляется раз в пять лет.

16.8. Каждому огнетушителю, поступившему в эксплуатацию, необходимо присвоить порядковый номер, обозначаемый краской на корпусе огнетушителя, и завести на него паспорт. В паспорте на огнетушитель указывают: порядковый номер, тип, год выпуска, наименование завода-изготовителя, время приобретения, дату первой зарядки и вид заряда, даты всех последующих зарядок и перезарядок огнетушителя и виды зарядов, даты и результаты всех основных проверок и испы­таний на гидравлическое давление.

17. Библиография

[1] ФЗ-123 от 22.07.08г. «Технический регламент о требованиях пожарной безопасности»;

[2] ГОСТ Р 12.4.026-2001 " Цвета сигнальные, знаки безопасности и разметка сигнальная";

[3] «Правила пожарной безопасности в Российской Федерации ППБ 01‑ 03», введены в действие с 30.06.2003 года приказом МЧС РФ от 18.06.2003 № 313;

[4] СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности».

[5] СП 9.13130.2009 «Техника пожарная. Огнетушители. Требования к эксплуатации».

[6] Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности».
