Исходные данные. Таблица 1.Исходные данные p0, МПа t0, 0С pК, МПа 0,01 QН, 0С

⇐ ПредыдущаяСтр 2 из 2

Таблица 1.Исходные данные

p₀, МПа
t₀, ⁰С
p_К, МПа	0, 01
Q_Н, ⁰С

Свежий пар- перегретый, тип подогревателей- смешивающие, распределение подогревов равномерное, температура питательной воды рассчитывается, температура конденсата рассчитывается. Расчётные схемы установок со смешивающими подогревателями (Приложение 1.)

Таблица 2.Резултаты расчета

Nz	σ, доли	Эффективность %	Ак-р, отн. Ед	Термический КПД цикла Ренкина	Абс.вн. КПД цикла Ренкина	Абс.вн.КПД реген. цикла
	0, 5	6, 69	0, 812	0, 3719	0, 3086	0, 3308
	0, 667	9, 16	0, 747	0, 3719	0, 3086	0, 3398
	0, 75	10, 43	0, 714	0, 3719	0, 3086	0, 3446
	0, 8	11, 21	0, 694	0, 3719	0, 3086	0, 3476
	0, 833	11, 73	0, 681	0, 3719	0, 3086	0, 3497

Свежий пар- перегретый, тип подогревателей- поверхностные, распределение подогревов равномерное, температура питательной воды рассчитывается, температура конденсата рассчитывается. Расчётные схемы установок с поверхностными подогревателями (Приложение 2.)

Таблица 3Результаты расчета

Nz	σ, доли	Эффекивность %	Ак-р, отн. Ед	Термический КПД цикла Ренкина	Абс.вн. КПД цикла Ренкина	Абс.вн.КПД реген. цикла
	0, 5	3, 59	0, 761	0, 3719	0, 3086	0, 3201
	0, 667	6, 28	0, 705	0, 3719	0, 3086	0, 3293
	0, 75	7, 85	0, 679	0, 3719	0, 3086	0, 3349
	0, 8	8, 88	0, 663	0, 3719	0, 3086	0, 3387
	0, 833	9, 59	0, 654	0, 3719	0, 3086	0, 3414

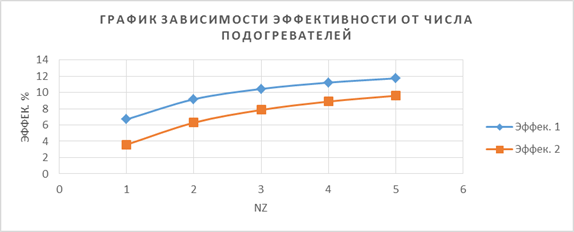

Рисунок 1

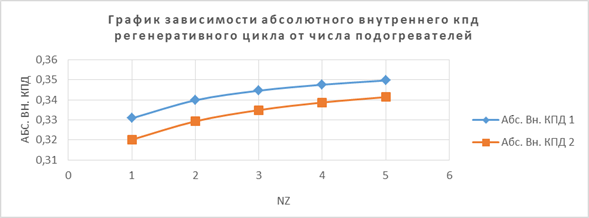

Рисунок 2

Рисунок 3

Рисунок 4

Вывод:
