Устройство и работа самоспасателя
Самоспасатель представляет собой изолирующий дыхательный аппарат с химически связанным кислородом.

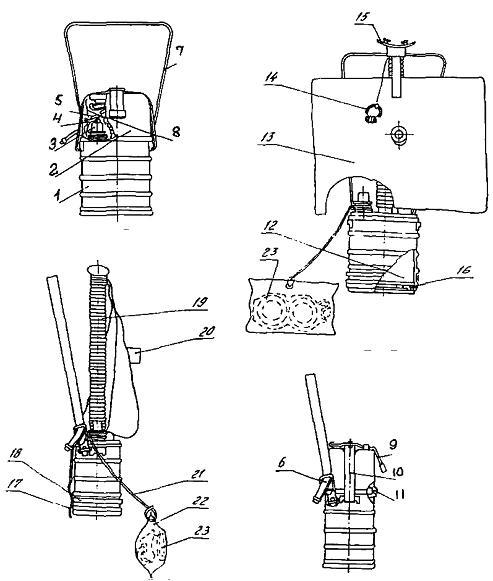

Он состоит из:
корпуса футляра 12, крышки футляра 2, ремня для ношения 7 с пряжкой 6, ремня замка 9, стяжной ленты 10, уплотнительного кольца 11, патрона 12, дыхательного мешка 13, гофрированной трубки 19, загубника 15, носового зажима 14, теплоизолятора 17 с растягивающейся лентой 18, герметических противодымных очков 23, уложенных в полиэтиленовый пакет 22, привязанный нитью 21 к корпусу футляра, резиновых амортизаторов 16.
В самоспасателе имеется фибровая вставка 8, служащая для удобства укладки резиновых узлов и предотвращения попадания их в разъем крышки.
При вскрытии самоспасателя фибровая вставка отбрасывается вместе с крышкой самоспасателя.
В патроне имеется пусковое устройство 3 пружинного действия. При срыве крышки футляра 2 закрепленный к ней шнур 5 стягивает с пускового устройства колпачок 4. Освобожденная пружина 27 через ударник 26 раздавливает ампулу 25, раствор серной кислоты выливается из ампулы на пусковой брикет 30, который, разлагаясь за 20-30 секунд, выделяет 7 литров кислорода.
При поглощении регенеративным продуктом двуокиси углерода и влаги происходит выделение тепла, которое нагревает крышку патрона, корпус футляра и дыхательную газовую смесь. Для снижения температуры газовой смеси в патрубке 29 загубника имеется теплообменник 28.
Самоспасатель имеет маятниковую схему движения газовой смеси. При выдохе газовая смесь через загубник 15, гофрированную трубку 19 и фильтр 24 поступает внутрь регенеративного продукта 31, где происходит поглощение двуокиси углерода, влаги и обогащение выдыхаемой газовой смеси кислородом. Очищенная газовая смесь по воздушному зазору между сетчатой обечайкой 32 и наружной обечайкой 33 поступает в дыхательный мешок 13. При вдохе газовая смесь из дыхательного мешка проходит в обратном направлении через регенеративный продукт, где дополнительно очищается от двуокиси углерода, фильтр и гофрированную трубку и поступает в органы дыхания. Избыток газовой смеси при интенсивной работе регенеративного продукта выходит в окружающую среду через избыточный клапан 20.
|
