Назначение и принцип действия

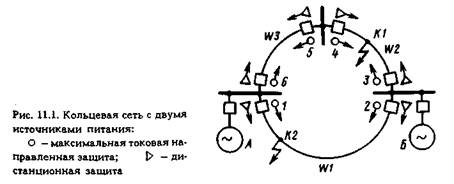

В сетях сложной конфигурации с несколькими источниками питания простые и направленные МТЗ (НТЗ) не могут обеспечить селективного отключения КЗ. Так, например, при КЗ на W2 (рис.11.1) НТЗ 3 должна подействовать быстрее РЗ 1, а при КЗ на W1, наоборот, НТЗ 1 должна подействовать быстрее РЗ 3. Эти противоречивые требования не могут быть выполнены с помощью НТЗ. Кроме того, МТЗ и НТЗ часто не удовлетворяют требованиям быстродействия и чувствительности. Селективное отключение КЗ в сложных кольцевых сетях может быть обеспечено с помощью дистанционной РЗ (ДЗ).

Выдержка времени ДЗ t 3 зависит от расстояния (дистанции) t 3 = f(l р.к) (рис.11.2) между местом установки РЗ (точка Р) и точкой КЗ (К), т.е. l р.к, и нарастает с увеличением этого расстояния. Ближайшая к месту повреждения ДЗ имеет меньшую выдержку времени, чем более удаленные ДЗ.

Например, при КЗ в точке К1 (рис.11.2) ДЗ2, расположенная ближе к месту повреждения, работает с меньшей выдержкой времени, чем более удаленная ДЗ1. Если же КЗ возникает в точке К2, то время действия ДЗ2 увеличивается, и КЗ селективно отключается ближайшей к месту повреждения ДЗ3.

Основным элементом ДЗ является дистанционный измерительный орган (ДО), определяющий удаленность КЗ от места установки РЗ. В качестве ДО используются реле сопротивления (PC), реагирующие на полное, реактивное или активное сопротивление поврежденного участка ЛЭП (Z, X, R). Сопротивление фазы ЛЭП от места установки реле Р до места КЗ (точки К)пропорционально длине этого участка l р.к, так как Z р.к = Z y l р.к; X р.к = X y l р.к; R р.к = R y l р.к, где Z р.к, X р.к, R р.к – полное, реактивное и активное сопротивления участка ЛЭП длиной l р.к; Z y, X y, R y – удельные сопротивления на 1 км ЛЭП.

Таким образом, поведение дистанционного органа, реагирующего на сопротивление линии, зависит от расстояния до места повреждения.

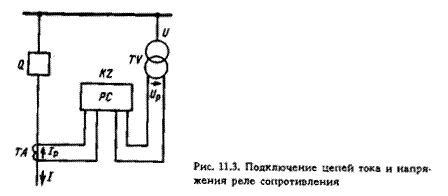

В зависимости от вида сопротивления, на которое реагирует ДО (Z, X или R), ДЗ подразделяются на РЗ полного, реактивного и активного сопротивлений. Дистанционные РЗ реактивного и активного сопротивлений применяются редко, поэтому в дальнейшем рассматриваются только ДЗ, построенные на измерении полного сопротивления. Реле сопротивления, применяемые в ДЗ для определения сопротивления Z р.к до точки КЗ, контролируют напряжение и ток в месте установки ДЗ (рис.11.3). К зажимам PC подводятся вторичные значения U, и I рот ТН и ТТ. Реле выполняется так, чтобы его поведение в общем случае зависело от отношения U pк I p.Это отношение является некоторым сопротивлением Z p. При КЗ Z p= Z р.к, и при определенных значениях Z р.к PC срабатывает; оно реагирует на уменьшение Z p, поскольку при КЗ U p, уменьшается, а I pвозрастает. Наибольшее значение Z p, при котором PC
срабатывает, называется сопротивлением срабатывания релеZ c.p:

(11.1)

Для обеспечения селективности в сетях сложной конфигурации на ЛЭП с двусторонним питанием ДЗ необходимо выполнять направленными, действующими при направлении мощности КЗ от шин в ЛЭП. Направленность действия ДЗ обеспечивается при помощи дополнительных РHМ или применением направленных PC, способных реагировать и на направление мощности КЗ.
