![]() Главная страница Случайная страница КАТЕГОРИИ: АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника |
Схема испытания
Жесткость бетонной смеси характеризуется временем (с) вибрирования, необходимого для выравнивания и уплотнения предварительно отформованного конуса бетонной смеси в приборе для определения жесткости (рис.38). Цилиндрическое кольцо прибора (его внутренний диаметр 240 мм, высота 200 мм) устанавливают и жестко закрепляют на лабораторной виброплощадке. В кольцо вставляют и закрепляют стандартный конус, который заполняют бетонной смесью в установленном порядке и после этого снимают. Диск прибора с помощью штатива опускают на поверхность отформованного конуса бетонной смеси. Затем одновременно включают виброплощадку и секундомер; вибрирование производят до тех пор, пока не начнется выделение цементного теста из отверстий диска диаметром 5 мм. Время виброуплотнения (с) и характеризует жесткость бетонной смеси. Ее вычисляют как среднее двух определений, выполненных из одной пробы смеси. В лабораториях иногда используют упрощенный способ определения жесткости бетонной смеси, предложенный Б.Г. Скрамтаевым. По этому способу испытание проводят следующим образом. В обычную металлическую форму для приготовления кубов размером 20х20х20 см вставляют стандартный конус. Предварительно с него снимают упоры и немного уменьшают нижний диаметр, чтобы конус вошел внутрь куба (рис.39). Наполняют конус также в три слоя. После снятия металлического конуса бетонную смесь подвергают вибрации на лабораторной площадке. Стандартная виброплощадка должна иметь следующие параметры: кинематический момент 0, 1 Н× м; амплитуду 0, 5 мм; частоту колебаний 3000 мин-1. Вибрация длится до тех пор, пока бетонная смесь не заполнит всех углов куба и ее поверхность не станет горизонтальной.
![]()
![]() ![]()

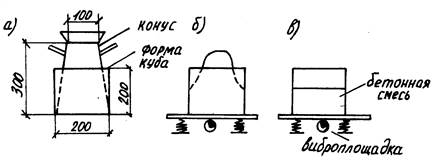

![]() Рис.39. Определение жесткости бетонной смеси упрошенным способом: а - общий вид прибора; б - бетонная смесь до вибрирования; в - то же, после вибрирования; 1 - металлический корпус; 2 - металлическая форма; 3 - горизонтальная поверхность бетонной смеси; 4 - вибростол Продолжительность вибрирования (с) принимают за меру жесткости (удобоукладываемости) бетонной смеси. Время в секундах, необходимое для выравнивания поверхности бетонной смеси в форме, умноженное на коэффициент 1, 5 характеризует жесткость бетонной смеси. Литые и подвижные смеси имеют жесткость 0, малоподвижные 15-20, жесткие 30-200 и особо жесткие 200 с. Применяют сверхжесткие, жесткие и подвижные бетонные смеси (табл.35).В таблице 35 приводятся требования к подвижности и жесткости бетонной смеси для различных типов конструкций. Связность бетонной смеси обуславливает однородность строения и свойств бетона. Очень важно сохранить однородность бетонной смеси при перевозке, укладке в форму и уплотнении. При уплотнении подвижных смесей происходит сближение составляющих ее зерен, при этом часть воды отжимается вверх. Уменьшение количества воды затворения при применении пластифицирующих добавок и повышение водоудерживающей способности бетонной смеси путем правильного подбора зернового состава заполнителей является мерами борьбы с расслоением подвижных бетонных смесей. Таблица 35
|
