Цепи защищаемые предохранителями
|
|
Схема монтажного блока 2105-3722010-02
Монтажный блок реле и предохранителей автомобиля ВАЗ 2105, ВАЗ 2107.
R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; F1 - F17 — предохранители; 1 — место установки реле включения очистителей и омывателей фар; 2 — перемычка (ранее устанавливалось реле включения звукового сигнала); 3 — перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения); 4 — пинцет для замены предохранителей; 5 — запасные предохранители; 6 — пинцет для замены реле.
*На автомобиле ВАЗ 2105, ВАЗ 2107 применены предохранители флажкового типа, которые в зависимости от силы максимального тока имеют различную окраску:
7, 5 А — коричневый;
10 А — красный;
15 А — синий;
20 А — желтый.
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
| F1 (10A) | Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка). |
| F2 (10A) | Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты). |
| F3 (10A) | Резервный. |
| F4 (10A) | Резервный. |
| F5 (20A) | Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты). |
| F6 (10A) | Прикуриватель. Часы. |
| F7 (20A) | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты) |
| F8 (10A) | Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой. |
| F9 (7.5A) | Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей. |
| F10 (10A) | Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701). |
| F11 (10A) | Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения. |
| F12 (10A) | Дальний свет фар(правая блок-фара). |
| F13 (10A) | Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света. |
| F14 (10A) | Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней. |
| F15 (10A) | Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения). |
| F16 (10A) | Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле). |
| F17 (10A) | Ближний свет фар(левая блок-фара). |
| К1 | Реле включения обогрева заднего стекла |
| К2 | Реле включения очистителей омывателей фар |
| К3 | Реле включения звукового сигнала(перемычка) |
| К4 | Реле включения электродвигателя вентилятора |
| К5 | Реле включения дальнего света фар |
| К6 | Реле включения ближнего света фар |

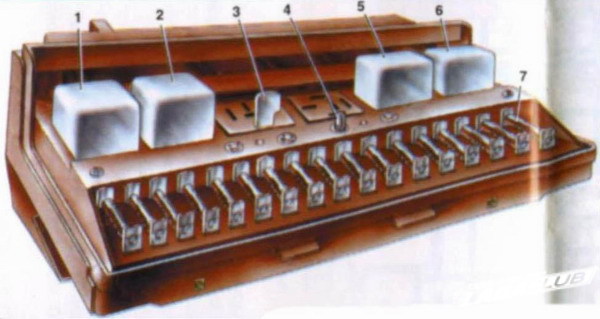

Монтажный блок типа 15.3722 (Блок старого образца)
1. Реле включения обогрева заднего стекла(Р1)
2. Реле включения очистителей и омывателей фар(Р2)
3. Перемычка на месте установки реле
4. Запасной предохранитель
5. Реле включения дальнего света фар(Р5)
6. Реле включения ближнего света фар(Р6)
7. Предохранители
*Предохранители в монтажном блоке пронумерованы по порядку слева на право
| № предохранителя | Защищаемые цепи |
| F1 (8A)(10A) | Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка) |
| F2 (8A)(10A) | Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар.Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты) |
| F3 (8A)(10A) | Резервный |
| F4 (8A)(10A) | Резервный |
| F5 (16A)(20A) | Элемент обогрева заднего стекла и реле включения обогрева(контакты) |
| F6 (8A)(10A) | Прикуриватель.Штепсельная розетка для переносной лампы |
| F7 (16A)(20A) | Звуковые сигналы и реле включения звуковых сигналов |
| F8 (8A)(10A) | Указатели поворота в режиме аварийной сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| F9 (8A)(10A) | Регулятор напряжения генератора(для а/м с генератором Г-222) |
| F10 (8A)(10A) | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка).Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр.Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза |
| F11 (8A)(10A) | Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова |
| F12 (8A)(10A) | Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете) |
| F13 (8A)(10A) | Левая фара(дальний свет).Контрольная лампа включения дальнего света |
| F14 (8A)(10A) | Левая фара(габаритный свет).Правый задний фонарь(габаритный свет).Фонари освещения номерного знака.Подкапотная лампа.Контрольная лампа включения габаритного освещения |
| F15 (8A)(10A) | Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя.Лампы освещения приборов.Лампа освещения вещевого ящика |
| F16 (8A)(10A) | Правая фара(ближний свет).Обмотка реле включения очистителей фар(при включенном ближнем свете) |
| F17 (8A)(10A) | Левая фара(ближний свет) |

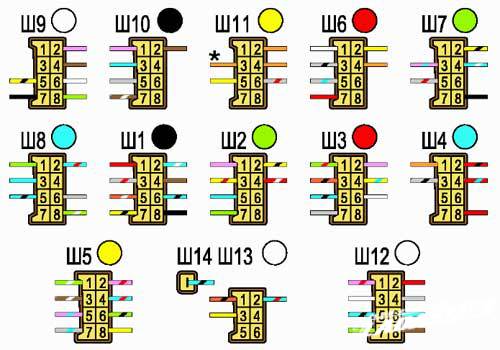

Условная нумерация штекеров в колодках монтажного блока и цвета присоединяемых к ним проводов. В кружках указана цветная маркировка колодок. (* Оранжевый провод сечением 2, 5 мм2)
Рис. 1 (с пальчиковыми предохранителями)
Рис. 2 (с ножевыми предохранителями)
Комплектация монтажных блоков 2105
| Номер монтажного блока | № рис. | Наличие реле | |||||
| К1 | К2 | КЗ | К4 | К5 | К6 | ||
| 2105-3722010 | + | + | заглушка | - | + | + | |
| 2105-3722010-01 | + | + | заглушка | - | + | + | |
| 2105-3722010-02 | + | + | заглушка | заглушка | + | + | |
| 2105-3722010-08 | + | + | заглушка | - | + | + | |
| 2105-3722010-10 | + | + | + | + | + | + | |
| 2105-3722010-11 | + | + | + | + | + | + | |
| 2105-3722010-12 | + | + | + | + | + | ||
| 2105-3722010-18 | + | + | + | + | + | + | |
| 2105-3722010-20 | + | + | + | - | + | + | |
| 2105-3722010-28 | + | + | + | - | + | + | |
| 2105-3722010-30 | + | + | заглушка | + | + | + | |
| 2105-3722010-32 | + | + | заглушка | + | + | + | |
| 2105-3722010-38 | + | + | заглушка | + | + | + | |
| 2105-3722020 | Поставляется в запчасти без реле |
Элементная база монтажных блоков 2105 с пальчиковыми предохранителями
| Обознач. | Наименование элементов | Тип элемента | Номер ВАЗ |
| К1 | Реле включения обогрева заднего стекла | 904.3747-10 | 2105-3747210-18 |
| К2 | Реле очистителя и омывателя фар | 904.3747 | 2105-3747210-08 |
| КЗ | Реле включения звуковых сигналов | 904.3747-10 | 2105-3747210-18 |
| К4 | Реле включения электровентилятора охлаждения | 904.3747-10 | 2105-3747210-18 |
| К5 | Реле включения дальнего света фар | 904.3747-10 | 2105-3747210-18 |
| Кб | Реле включения ближнего света фар | 904.3747-10 | 2105-3747210-18 |
| F1...F4, F6, F8...F17 | Предохранитель 8 А | 1/08580/90 табл. 91806 | |
| F5, F7 | Предохранитель 16 А | 1/10489/90 табл. 91806 | |
| VD1, VD2 | Диод полупроводниковый | КД-105 Б ТР3.362.060 ТУ |
Элементная база монтажных блоков 2105 с ножевыми предохранителями
| Обознач. | Наименование элементов | Тип элемента | Номер ВАЗ |
| К1 | Реле включения обогрева заднего стекла | 904.3747-10 | 2107-3747210-12 |
| К2 | Реле очистителя и омывателя фар | 904.3747 | 2107-3747210-02 |
| КЗ | Реле включения звуковых сигналов | 904.3747-10 | 2107-3747210-12 |
| К4 | Реле включения электровентилятора охлаждения | 904.3747-10 | 2107-3747210-12 |
| К5 | Реле включения дальнего света фар | 904.3747-10 | 2107-3747210-12 |
| Кб | Реле включения ближнего света фар | 904.3747-10 | 2107-3747210-12 |
| F1...F4. F6, F8...F17 | Предохранитель 10 А (красный) | 352.3722 | 2110-3722110 |
| F5, F7 | Предохранитель 20 А (желтый) | 354.3722 | 2110-3722120 |
| VD1, VD2 | Диод полупроводниковый | КД-105 Б ТР3.362.060 ТУ |
Цепи, защищаемые предохранителями монтажного блока 2105
| Предох ранитель | Защищаемые цепи |
| F1 | Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка) |
| F2 | Электродвигатель очистителя и омывателя ветрового стекла. Электродвигатель очистителя и омывателя фар. Реле очистителя ветрового стекла. Реле очистителя и омывателя фар. |
| F3 | Резервный |
| F4 | Резервный |
| F5 | Элемент обогрева заднего стекла и реле включения обогрева. |
| F6 | Прикуриватель. Штепсельная розетка для переносной лампы. |
| F7 | Звуковые сигналы. |
| F8 | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. |
| F9 | Регулятор напряжения генератора. (только для генератора Г-222) |
| F10 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа зарядки аккумуляторной батареи. Регулятор напряжения генератора. (кроме Г-222) Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза. |
| F11 | Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова. |
| F12 | Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете).. |
| F13 | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар. |
| F14 | Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного освещения. |
| F15 | Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. |
| F16 | Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете). |
| F17 | Левая фара (ближний свет). |

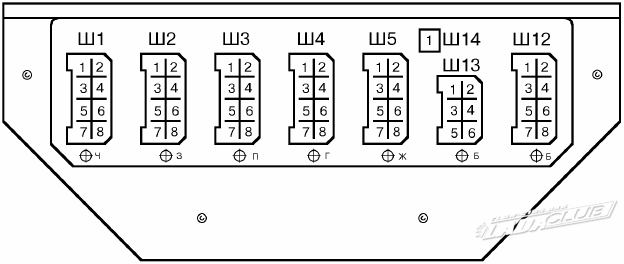

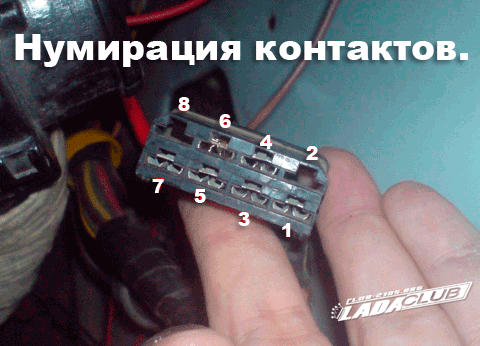

Рис.3 Порядок нумерации штекеров в соединительных колодках монтажного блока 2105
а) вид на блок со стороны салона автомобиля
б) вид на блок снизу со стороны моторного отсека
Все колодки монтажного блока одинаковые, поэтому под колодками монтажного блока расположена цветная метка (круг) указывающая, какого цвета колодка пучков проводов автомобиля должна подключаться к данной колодке блока. Метки на монтажном блоке имеют следующие цвета: черная, зеленая, красная, голубая, желтая, белая.
Рис. 4 Принципиальная схема внутренних соединений монтажного блока 2105
Цвета проводов обозначаются буквами. Провода двойного цвета обозначаются двумя буквами, первая буква обозначает основной цвет провода, вторая буква - цвет полосы на проводе.
Пример обозначения цветов проводов: Б – белый провод, БЧ – белый провод с черной полосой.
| Буква | Цвет провода | Буква | Цвет провода | Буква | Цвет провода |
| Б | Белый | П | Красный | З | Зеленый |
| Г | Голубой | О | Оранжевый | К | Коричневый |
| Ж | Желтый | Р | Розовый | Ф | Фиолетовый |
| Ч | Черный | С | Серый |
