Силовое оборудование (приводы) строительных машин
Двигатель машины вместе с ее трансмиссией образует привод. По количеству силовых установок на машине различают одномоторный (групповой) и многомоторный (индивидуальный) приводы. У машин с одномоторным приводом переключение механизмов и изменение направления их вращения осуществляются соответственно муфтами и реверсом. При многомоторном приводе муфты отсутствуют, а каждый основной механизм снабжается индивидуальным двигателем, приводящим в движение соответствующий механизм. Реверсирование осуществляется изменением направления вращения вала двигателя. На строительных машинах применяют следующие типы силового оборудования: Основным видом силового оборудования стационарных машин являются электродвигатели, для питания которых электроэнергия подводится извне по кабелю. Для машин передвижных, как правило, применяют двигатели внутреннего сгорания, преимущественно дизели. Электродвигатели применяют и в ряде передвижных машин (кранах, экскаваторах); на этих машинах электроэнергия для питания электродвигателей вырабатывается установленным на машине генератором, приводимым во вращение дизелем (комбинированный привод). Электрический привод находит широкое применение благодаря своим положительным качествам — высокой экономичности, возможности применения индивидуальных приводов для отдельных механизмов, постоянной готовности к работе, удобству управления и чистоте рабочего места. В строительных машинах применяют преимущественно электроприводы на переменном трехфазном токе нормальной частоты (50 гц). Приводы постоянного тока и по системе генератор — двигатель применяют при необходимости регулирования скоростей машины с обеспечением плавности ее работы (например, для мощных экскаваторов). Для привода машин, имеющих длительно-непрерывный режим работы (конвейеры, дробилки, бетоносмесители и т. п.), применяют электродвигатели общепромышленных типов. Для привода машин, имеющих кратковременно-повторный режим работы (краны, экскаваторы), применяют специальные крановые электродвигатели, работающие при частых пусках и торможениях, с широко регулируемой скоростью’ вращения, обладающие значительной перегрузочной способностью (отношением максимального момента, развиваемого двигателем, к его номинальному моменту). Крановые электродвигатели имеют переменную номинальную мощность, зависящую от режима их использования, определяемого относительной продолжительностью включения (ПВ %). Двигатели внутреннего сгорания являются основным видом силового оборудования для передвижных строительных машин. Наиболее широкое применение нашли дизели, работающие на тяжелом жидком топливе. Они имеют по сравнению с карбюраторными двигателями более высокий к. п. д. (0, 4—0, 6), меньший расход топлива (на 40—50%) и потому более экономичны. Независимость двигателя внутреннего сгорания от внешних источников энергии обеспечивает работу машин в любых условиях. В современной практике мощность дизеля, установленного на строительной машине (бульдозере, скрепере), достигает 1215 кет (1650 л. с). Двигатели внутреннего сгорания характеризуются малой удельной массой, постоянной готовностью к работе и широкими пределами регулирования скорости. Недостатки этих двигателей: невозможность непосредственного реверсирования, необходимость коробки перемены передач для регулирования величины крутящего момента, развиваемого двигателем, так как этот момент практически не зависит от числа оборотов вала. Гидравлический объемный привод с использованием поршневых двигателей широко применяют для машин малой мощности: (погрузчиков, экскаваторов с емкостью ковша до 1, 0 м3). Гидравлические двигатели являются двигателями вторичными; они получают энергию от насосов, подающих к ним рабочую жидкость и приводимых электродвигателями или двигателями внутреннего сгорания. Гидравлические приводы наиболее часто работают при давлении до 10—12 Мн/м2 (100—120 кГ/см2), однако имеются гидроприводы с давлением до 55 Мн/м2 (550 кГ/см2). Достоинства гидравлического привода: возможность работы при больших усилиях, широкие возможности регулирования скорости, надежность в работе. Пневматический привод применяют лишь в различных вспомогательных устройствах в виде поршневых толкателей. Питание сжатым воздухом осуществляется компрессором с рабочим давлением 0, 5—1 Мн/м2 (5—10 кГ/см2). Паровой привод применяется редко и лишь для некоторых типов машин — паровоздушных молотов и паровых лебедок при забивке свай.
Погрузчики, стреловые краны и экскаваторы оснащаются нормальным гусеничным ходом для работы на уплотненных грунтах и уширенно-удлиненным гусеничным ходом для работы на слабых, переувлажненных и заболоченных грунтах. Многие самоходные строительные машины монтируют на базе серийных автомобилей, тракторов (колесных и гусеничных) и пневмоколесных тягачей. 3. Строительство в северных и северо-восточных районах нашей страны связано с существенным увеличением объемов разработки сезоннопромерзающих и вечномерзлых грунтов. Мерзлые грунты по сравнению с немерзлыми (талыми) характеризуются значительно большими сопротивляемостью разрушению (в 15...20 раз) и абразивностью (в 100...150 раз), трудоемкостью и стоимостью разработки. Производительность землеройных и землеройно-транспортных машин при разработке мерзлых грунтов резко снижается. В современном городском строительстве разработку мерзлых грунтов ведут в основном двумя способами — взрывным и механическим. Взрывной способ рыхления мерзлых грунтов применяется обычно при больших объемах работ на открытых, удаленных от сооружений площадках при глубине промерзания более 1 м. В последнее время взрывной способ находит применение в стесненных городских условиях с использованием локализаторов взрыва, не допускающих разлета кусков грунта и повреждения сооружений. Преимущественное распространение (более 80 % общего объема работ) получил высокоэффективный и универсальный механический способ разработки мерзлых грунтов с использованием специальных машин, условно подразделяемых на две группы: машины для подготовки (предварительного рыхления, нарезания на блоки) мерзлых грунтов и последующей окончательной разработки взаимодействующими с ними в комплексе землеройными машинами общего назначения; машины, самостоятельно выполняющие весь комплекс разработки до заданной отметки и эвакуации мерзлого грунта из забоя. К первой группе относятся навесные рыхлители на тракторах класса 10...50, машины ударного действия для рыхления грунта ударными импульсами, машины безударного действия для отрыва грунта от массива, баровые и дискофрезерные машины для нарезания щелей в мерзлых грунтах; ко второй — землеройно-фрезерные машины и траншейные цепные и роторные экскаваторы, рабочие органы и скоростные режимы которых приспособлены для разработки мерзлых грунтов с промерзанием на всю глубину траншеи. Машины ударного действия воздействуют на разрушаемую среду (мерзлый грунт, твердое дорожное покрытие, фундамент и т. п.) ударными импульсами свободно падающих или забиваемых рабочих органов. Самым распространенным видом свободно падающих рабочих органов являются клин-молоты конусообразной, пирамидальной и клиновидной форм массой 0, 5...4 т. Клин-молот 3 (рис. 4.40, а) подвешивается к подъемному канату 2 грузовой фрикционной лебедки стрелового самоходного крана или одноковшового механического экскаватора с крановой стрелой J и при работе подтягивается лебедкой к оголовку стрелы и сбрасывается с высоты 6—8 м. Свободно падающий клин-молот наносит ненаправленные удары, что приводит к высоким затратам энергии на разрушение грунта, снижает качество работ и способствует опасному интенсивному разлету кусков грунта в стороны. Клин-молот может быть помещен в жесткие направляющие 5 (рис. 4.40, б) и при сбрасывании попадает в точно заданное место, что позволяет разрушать грунт наименее энергоемким методом крупного скола и уменьшить опасность разлета осколков. Клин-молот с направляющим устройством обычно монтируется на гусеничном или пневмоколесном тракторе, который дооборудуется подъемной зубчато-фрикционной лебедкой с приводом от коробки отбора мощности трактора. Направляющее устройство соединяется с базовой машиной упругими амортизирующими элементами 4, что снижает воздействие динамичеcких нагрузок на трактор при работе. Оборудование с забиваемым рабочим органом разрабатывает мерзлые грунты большой прочности с глубиной промерзания 1...1, 5 м наиболее эффективным методом крупного скола. Забивание рабочего органа в грунт может осуществляться: свободно падающим грузом 6 (рис. 4.40, в), подвешенным на канате подъемной лебедки базовой машины и движущимся относительно направляющей 5; дизельмолотами, вибромолотами; гидравлическими, пневматическими и гидропневматическими молотами, используемыми в качестве сменного рабочего оборудования одноковшовых строительных экскаваторов. Гидро- и пневмомолоты в настоящее время являются самым распространенным и эффективным оборудованием для разрушения мерзлых грунтов ударной нагрузкой. При работе машин ударного действия возникают динамические нагрузки, вредно воздействующие как на базовую машину, так и на расположенные поблизости сооружения и коммуникации. В стесненных условиях сложившейся застройки при работе вблизи зданий и подземных коммуникаций широко применяют гидравлические экскаваторы с рыхлительным и захватноклещевым рабочим оборудованием, которое разрушает мерзлый грунт безударным методом отрыва его от массива. Для разрушения больших объемов мерзлого грунта (например, при прокладке линейных коммуникаций открытым способом) используют высокопроизводительные землерезные и землеройно-фрезерные машины. Оборудование захватно-клещевого типа навешивается на гусеничные гидравлические экскаваторы 4-й и 5-й размерных групп и предназначено для рыхления мерзлых грунтов, взламывания асфальтобетонных дорожных покрытий, разборки старых зданий, снятия и укладки дорожных плит, труб, установки колодцев, погрузки негабаритов и т. п. Это оборудование, выпускаемое в двух исполнениях (с одно- и трехзубым рыхлителем-захватом), устанавливают вместо ковша и рукояти обратной лопаты. В комплект одoнозубого рыхлителя (рис. 4.41, а) входят: двусторонний клык-рыхлитель 6 со сменными передним 7 и задним 8 зубьями, шарнирно прикрепленный к двуплечему рычагу 5, ковш обратной лопаты 4 и пара гидроцилиндров 2 поворота рычага с рыхлителем относительно рукояти 1, взаимозаменяемых с гидроцилиндрами 3 ковша обратной, лопаты.

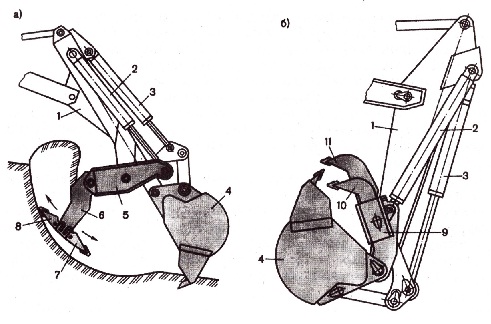

Рис. 4.41. Оборудование захватно-клещевого типа с однозубым (а) и трехзубым (б) рыхлителями Трехзубый рыхлитель (рис. 4.41, б) состоит из сварной рамы 9 и трех сменных зубьев — центрального 11 и двух боковых 10. Боковые зубья можно устанавливать в трех положениях для получения различных по значению усилий рыхления в зависимости от прочности разрушаемого грунта. Зубья одно- и трехзубых рыхлителей наплавляют твердым сплавом.
