Методика гидравлического расчета установок углекислотного пожаротушения низкого давления

Ж.1 Среднее за время подачи двуокиси углерода давление в изотермическом резервуаре pm, МПа, определяется по формуле

pm = 0, 5(p 1 + p 2), (Ж.1)

где p 1 — давление в резервуаре при хранении двуокиси углерода, МПа;

p 2 — давление в резервуаре в конце выпуска расчетного количества двуокиси углерода, МПа,

определяется по рисунку Ж.1.

Ж.2 Средний расход двуокиси углерода Qm, кг/с, определяется по формуле

(Ж.2)

где m — расчетное количество двуокиси углерода, кг;

t — нормативное время подачи двуокиси углерода, с.

Ж.3 Внутренний диаметр питающего (магистрального) трубопровода di, м, определяется по формуле

(Ж.3)

где k 4 — множитель, определяется по таблице Ж.1;

l 1 — длина питающего (магистрального) трубопровода по проекту, м.

Та бл и ц а Ж.1

Ж.4 Среднее давление в питающем (магистральном) трубопроводе в точке ввода его в защища- емое помещение рассчитываются из уравнения

(Ж.4)

где l 2 — эквивалентная длина трубопроводов от изотермического резервуара до точки, в которой определяется давление, м:

где ε 1 — сумма коэффициентов сопротивления фасонных частей трубопроводов.

Ж.5 Среднее давление составляет

(Ж.5)

(Ж.6)

где р 3 — давление в точке ввода питающего (магистрального) трубопровода в защищаемое поме- щение, МПа;

р 4 — давление в конце питающего (магистрального) трубопровода, МПа. Давление на насадках должно составлять не менее 1, 0 МПа.

–1, определяется по формуле

(Ж.7)

где μ — коэффициент расхода через насадок;

A 3 — площадь выпускного отверстия насадка, м;

k 5 — коэффициент, определяемый по формуле:

(Ж.8)

Ж.7 Количество насадков ξ 1 определяется по формуле

ξ 1 = Qm / Q'm. (Ж.9) Ж.8 Внутренний диаметр распределительного трубопровода d ′ i, м, рассчитывается из условия

(Ж.10)

где d — диаметр выпускного отверстия насадка, м.

2

2, 0

3

4

1, 5

5

6

1, 0

0, 5

m 4

0 0, 2 0, 4 0, 6 0, 8 1, 0

1 — при p 1 = 2, 4 МПа; 2 — при p 1 = 2, 1 МПа; 3 — при p 1 = 1, 8 МПа; 4 — при p 1 = 1, 6 МПа;

5 — при p 1 = 1, 4 МПа; 6 — при p 1 = 1, 2 МПа

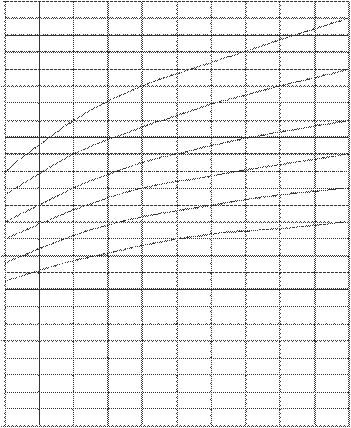

Рисунок Ж.1 — Зависимость давления p 2 в изотермическом резервуаре в конце выпуска расчетного количе- ства двуокиси углерода m от относительной массы двуокиси углерода m 4

П р и м е ч а н и е — Относительная масса двуокиси углерода m 4 определяется по формуле

(Ж.11)

где m 5 — начальная масса двуокиси углерода, кг.
