Генератор ТРЦ ГП3
|
|
Аппаратура тональных рельсовых цепей
Общие сведения

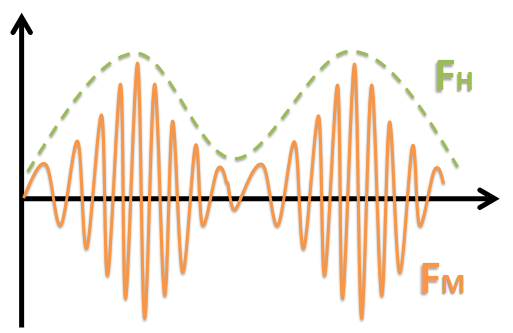

В тональных рельсовых цепях сигнальный ток представляет собой амплитудно-модулированный сигнал (АМСигнал), которым при помощи несущей частоты передают модулирующую частоту.
АМСигнал обозначают двумя цифрами.
Пример:
Частота несущей
Частота модуляций
| Тип РЦ | mах длина, м | Частота несущей, Гц | Частота модуляции, Гц | Зона дополнительного шунтирования, м |
| ТРЦ-3 | До 1000 | 420, 480, 580, 720, 780 | 8, 12 | |
| ТРЦ -4 | До 300 | 4545, 5000, | 8, 12 | |
| Кодовая РЦ | 50 (25) | - | - |
В настоящее время применяются ТРЦ3 и ТРЦ4. Основное отличие в которых – несущие частоты.
Генератор ТРЦ ГП3
Назначение:
1. Используется для АМСигнала
2. Позволяет регулировать ТРЦ, изменяя напряжение на выходе.
Конструкция:
Представляет собой металлический корпус со штепсельным включением, как у реле второго поколения. В корпусе размещена схема на полупроводниковых элементах.
Структурная схема ГП3:
В состав генератора входят следующие функциональные узлы:
1. Источник питания – создает из переменного напряжения 35В постоянное напряжение в 20В и 9В, необходимые для питания микросхем и транзисторных схем.
2. Генератор Несущих Частот – представляет собой делитель частоты, позволяющий получить из 1МГц прямоугольные импульсы, идущие с частотой одной из несущих (в зависимости от перемычки на плате).
3. Генератор Модулирующих Частот – делит частоту 1МГц одной из модулирующих частот 8-12Гц в зависимости от перемычки.
4. Модулятор – прерывает передачу несущей с частотой модуляции.
5. Предварительный усилитель – преобразует импульсы постоянного тока в переменный и усиливает уровень напряжения.
6. Выходной усилитель – при помощи полосового фильтра устраняет все частоты, кроме несущей, увеличивает напряжение.
Настройка генератора на конкретную частоту осуществляется напайкой перемычек на штепсельные разетки блока.
| ТИП | Перемычки разъема ХР | Несущая частота формируемого сигнала, Гц |
| ГП 3/8, 9, 11 | 12-23 12-21 12-22 | |
| ГП 3/11, 14, 15 | 12-22 12-13 12-11 |
Каждый из этих блоков может создавать одну из 3 несущих. В маркировках вместо частот применяются их номера.

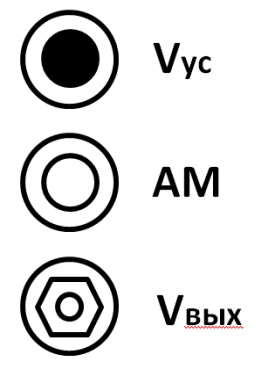

Свечение верхнего светодиода Vус указывает на наличие питания на генераторе.
Мигание нижнего светодиода АМ с Fм указывает на исправность генератора.
Регулируемое сопротивление Vвых позволяет настроить уровень сигнала на выходе генератора. Настройка проходит при установке генератора, а в дальнейшем изменить уровень не позволяет пломба.
ГП3С позволяет получить любую из пяти частот.
