Выполнения студентами научной работы. ⇐ ПредыдущаяСтр 4 из 4
1. Размещение промышленных предприятий с учетом условий охраны окружающей среды. 2. Исследование и выбор наиболее рациональных объемно-планировочных и конструктивных решений зданий масложировой промышленности. 3. Исследование и выбор наиболее рациональных объемно-планировочных и конструктивных решений зданий хлебопекарного, кондитерского и макаронного производств. 4. Исследование и выбор наиболее рациональных объемно-планировочных и конструктивных решений предприятий винодельческой промышленности. 5. Исследование и выбор наиболее рациональных объемно-планировочных и конструктивных решений зданий консервных предприятий. 6. Исследование и выбор наиболее рациональных объемно-планировочных и конструктивных решений зданий предприятий бродильной промышленности. 7. Исследование применяемых методов и оборудования при очистке сточных вод сахарного производства. 8. Исследование вопросов утилизации и переработки отходов сахарной промышленности. 9. Исследование эффективности работы оборудования при химической очистке сточных вод. 10. Эффективность применения легких металлических несущих и ограждающих конструкций зданий для предприятий пищевой промышленности. 11. Применение новых строительных материалов при строительстве предприятий пищевой промышленности. 12. Выбор и обоснование оптимальных вариантов систем отопления (вентиляции) для предприятий: хлебопекарной; кондитерской; масложировой; винодельческой промышленности. 13. Исследование и обоснование возможности максимальной блокировки зданий на промышленной площадке пищевых предприятий. 14. Исследование вопросов производственной эстетики зданий пищевой промышленности (на примере любой отрасли промышленности). 15. Исследование и выбор эффективности материалов для внутренней отделки зданий консервной промышленности (хлебопекарной, кондитерской и пр.). Работа по выполненной теме оформляется в виде реферата на 15 - 20 страницах с вычерчиванием схем, рисунков, таблиц. Реферат должен содержать следующие разделы: 1. Анализ существующих методов (решений, проектов) и цель исследований (по литературным данным). 2. Исследование (описание) новых и предлагаемых решений. 3. Технико-экономическая эффективность предлагаемых методов (решений). 4. Выводы и предложения. 5. Используемая литература.
Приложение 1
Рис.1. Схема расположения изображений на чертеже (формат А24) 1 – план здания 2 – продольный разрез здания 3 – поперечный разрез здания 4, 5 – детали здания 6 – основная надпись (штамп)
Приложение 2

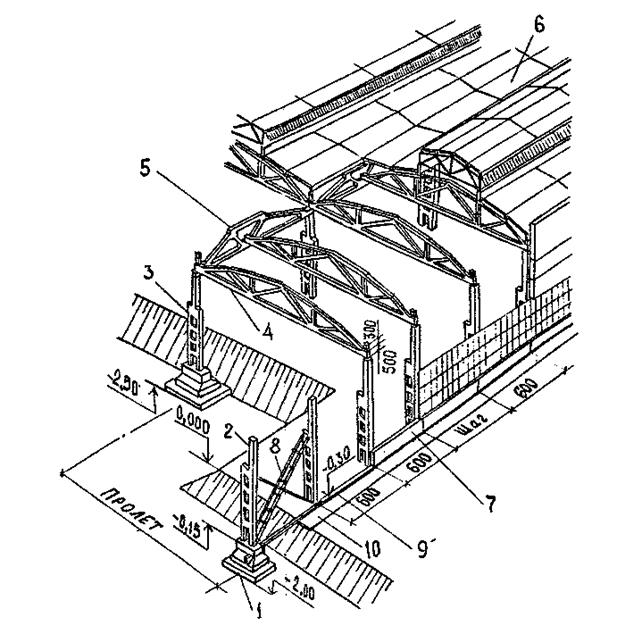

Рис.2. Одноэтажное многопролетное каркасное здание из сборного железобетона 1 – фундаменты колонн; 2 – пристенная колонна; 3 – средняя колонна; 4 – ферма покрытия; 5 – подстропильная ферма; 6 – плиты покрытия; 7 – стеновая панель; 8 – вертикальные связи; 9 – фундаментная балка; 10 - отмостка Рис. 3. Полный сборный железобетонный каркас многоэтажного промышленного здания с перекрытиями балочного типа 1 – колонна, 2 – ригель, 3 – плита перекрытия, 4 – вертикальные стальные связи, 5 – фундамент под колонну, 6 – фундаментная балка, 7 – несущая конструкция (балка) покрытия, 8 – плита покрытия
Рис. 4. Общий вид объемно-планировочного элемента здания из легких металлических конструкций комплектной поставки со структурными блоками покрытия из прокатных профилей типа ЦНИИСК 1 – структурный блок; 2 – колонна; 3 – стеновая панель; 4 – ригель стеновой; 5 – оконная панель; 6 – утеплитель; 7 - профилированный настил; 8 – водоизоляционный ковер; 9 – жалюзийная решетка; 10 – ворота; 11 – дверь; 12 – зенитный фонарь; 13 – крышный вентилятор; 14 – водосточная воронка; 15 – цокольная панель.
Рис. 5. Элемент складки структурного покрытия типа ЦНИИСК
Рис. 6. Каркас здания с покрытием из плоских рам типа «Плауэн»: 1 – рама; 2 - прогон

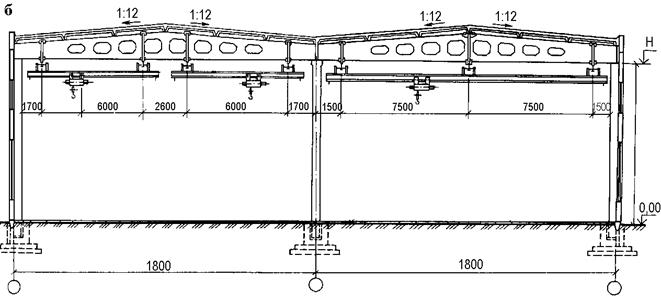

Рис.8. Одноэтажное здание: а – без кранового оборудования с наружным водостоком; б – с подвесными кранами с внутренним водостоком

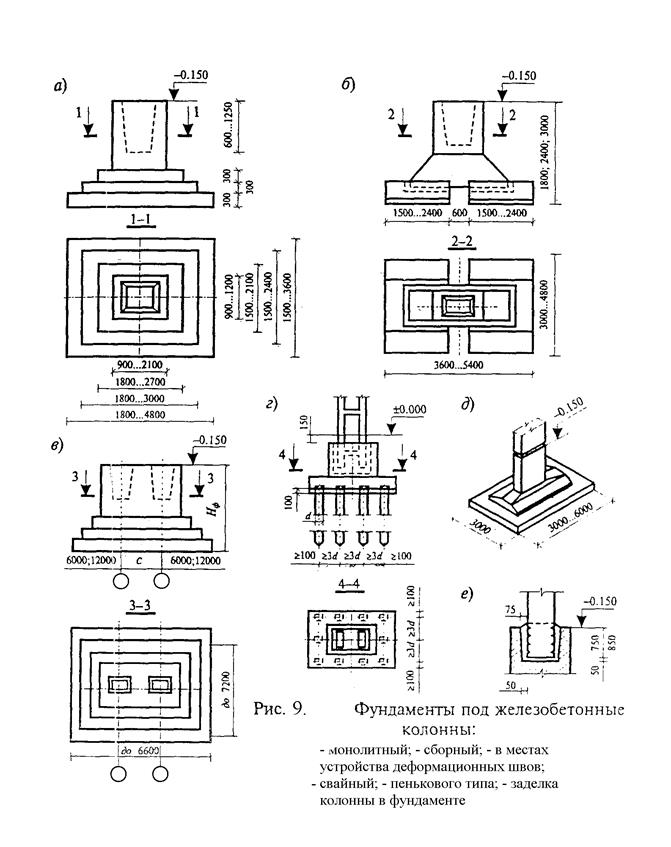

Рис. 10. Сборные железобетонные колонны производственных зданий: I – для одноэтажных зданий; а, б – сплошные – для зданий без мостовых кранов; в, г – для зданий с мостовыми кранами; д, е – двухветвевые с мостовыми кранами; II – для многоэтажных зданий: а, б – с одноэтажной разрезкой; в, г – с двухэтажной разрезкой

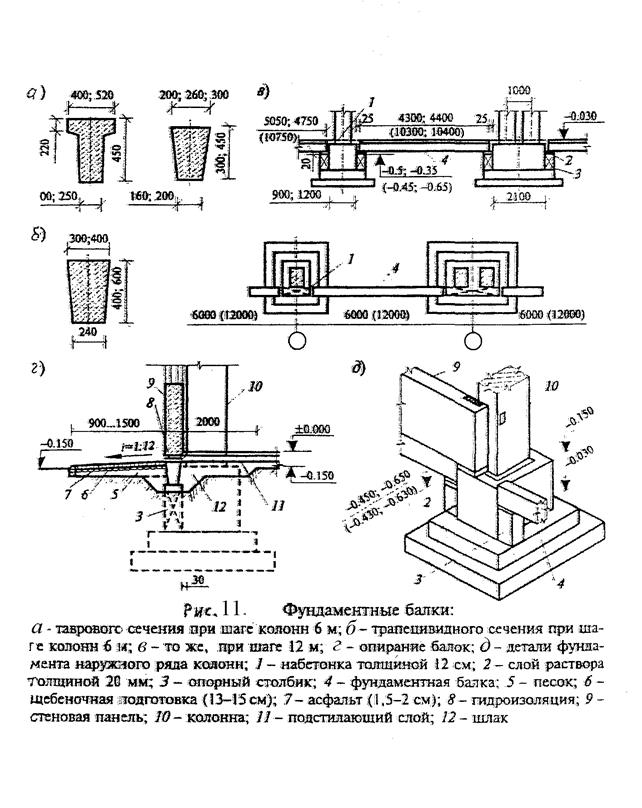

Рис. 14. Железобетонные подстропильные фермы и балки покрытия а – подстропильная ферма пролетом 12 м для скатных кровель; б – то же для малоуклонных кровель; в – подстропильная балка; г - подстропильная ферма в установленном положении
Рис. 15. Ригели междуэтажных перекрытий а – типа I; б – типа II
Рис. 16. Элементы балочного железобетонного каркаса: а – колонны; б – ригели перекрытий пролетами 6 и 9 м; в – то же, пролетом 12 м; г – ребристые плиты перекрытий; д – то же, плоские пустотные; е – сопряжение ригеля с колоннами крайних и средних рядов, вариант опирания плит на полки ригеля; ж – то же, при опирании плит по верху ригеля
Рис. 17. Железобетонные ребристые плиты типа I
Рис. 18. Железобетонные ребристые плиты типа II
Рис. 19. Многоэтажное производственное здание с опиранием ребристых плит на полки ригелей
Рис. 20. Многоэтажное производственное здание с опиранием ребристых плит поверху ригелей
Рис. 21. Лестницы многоэтажных зданий
Приложение 3 Серия 1.020-1/83
Конструкция каркаса используется для многоэтажных общественных, производственных и вспомогательных зданий промышленных предприятий. Каркас многоэтажного здания этой серии решен по связевой схеме с шарниром сопряжением ригелей и колонн. Пространственная устойчивость зданий обеспечивается системой вертикальных устоев, объединенных горизонтальными дисками перекрытий. Вертикальными устоями служат связевые панели, образуемые сборными железобетонными диафрагмами жесткости или стальными связями, соединенными с примыкающими колоннами. Пролеты зданий могут быть 3; 6; 7, 2 и 9м, шаг колонн 6; 7;, 2; 9м. Высота этажей может приниматься: 2, 8; 3, 3; 3, 6; 4, 2; 4, 8; 6; 7, 2 м. с учетом требований технологического процесса, проводимого в здании. Для общественных зданий этажностью до 5 этажей предусматривается сечение колонн 300´ 300 мм. Для зданий повышенной этажности и малоэтажности с высокой нагрузкой на перекрытие, сечение колонн 400´ 400 мм. Колонны могут быть бесстыковые на всю высоту здания и стыкуемые между собой по высоте. Лестничные клетки вне зависимости от габаритных схем зданий размещаются в модуле 3´ 6 м.
Рис. 23. План многоэтажного здания
Рис. 24. Продольный разрез многоэтажного здания серии 1.020 – 1/83
1 – колонна
2 – ригель
3 – ребристая плита
4 – крайний (пристенный) ригель
Рис. 25. Поперечный разрез здания серии 1.020 – 1/83
1 – колонна
2 – ригель
3 – ребристые плиты
Приложение 4
Примерный текст пояснительной записки и графической части контрольной работы.
Производственное здание для предприятий пищевой промышленности запроектировано многоэтажным (одноэтажным) с количеством этажей …. Сетка колонн принята …, высота этажей …, Ширина здания … м, длина … м. Здание каркасное с самонесущими стенами из сборных железобетонных элементов серии (1.460 – 6 или 1.420 – 12, 1.020 – 1/83). Каркас здания состоит из колонн, балок междуэтажных перекрытий и несущих конструкций покрытий (балок, ферм). Колонны железобетонные сборные сечением … мм. Фундаменты под колонны ступенчатые. Глубина заложения … м. Под стены укладываются фундаментальные балки. Междуэтажные перекрытие сборные балочного типа (безбалочные). Несущими конструкциями служат ригели типа I и типа П. Настил из ребристых железобетонных плит основных размером 1, 5× 6 м и доборных размеров 0, 75× 6 м, укладываемых у продольных стен (из гладких многопустотных плит). Покрытие запроектировано из сборных типовых элементов. Несущими конструкциями служат ригели (двухскатные предварительно напряженные балки, балки с параллельными поясами, металлические фермы, железобетонные фермы пролетом … м). Настил из железобетонных ребристых плит размером 3× 6 м (3× 12 м). Пароизоляция осуществляется из одного слоя пергамина по-битумной мастике. Теплоизоляция проектируется из слоя пенобетонных (газобетонных) плит толщиной 200 – 250 мм. Выравнивающий слой укладывается из цементного раствора (асфальтового раствора) толщиной 20 - 30 мм. Кровля в виде рулонного ковра состоит из двух слоев пергамина и двух слоев рубероида (одного слоя пергамина и двух слоев гидроизола), проклеенных битумной мастикой. Защитный слой из светлого гравия по битумной мастике. Стены здания запроектированы из крупных керамзитобетонных панелей (железобетонных утепленных панелей) размером 1, 2× 6 и 1, 8× 6 м (стены из кирпича толщиной … м). Освещение помещений предусматривается через оконные проемы размерами … м (с помощью ленточного остекления). Внутренняя отделка производственных помещений осуществляется путем облицовки стен глазурованными плитками. В подсобно-производственных и складских помещениях стены окрашиваются масляными или водно-эмульсионными составами. Покрытия полов из керамических плиток, в складских помещениях асфальтобетонные (цементные). Лестницы запроектированы из сборных крупноразмерных элементов маршей и лестничных площадок. Стены лестничных клеток – кирпичные, фундаменты – ленточные. В здании запроектирован грузовой лифт.
Приложение 5
Расчетные параметры наружного воздуха и продолжительность отопительного периода (СниП 2.01.01 – 82 табл.I)
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
|
