![]() Главная страница Случайная страница КАТЕГОРИИ: АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника |
Общие сведения. Ремонт, реставрация, а также усиление конструкций можно проводить при помощи эффективных материалов
Ремонт, реставрация, а также усиление конструкций можно проводить при помощи эффективных материалов, конструктивных решений и производстве работ. Ремонту и реставрации подвергаются различные конструкции: каменные, бетонные, железобетонные, металлические и др. Для металлических конструкций и арматуры при этом главным является применение резки, сварки, для деревянных конструкций - замена старой древесины новой и закрепление ее при помощи болтов, врубок, клея и др. Ремонт каменных, бетонных и железобетонных конструкций связан с их надежной монолитностью, что осуществляется соответствующими материалами: цементными составами - бетонами и строительными растворами, полимерцемент- ными составами, когда полимер вводится, как добавка и, наконец, полимерными составами, в которых связующим является только полимер. Как показала мировая практика, последние дают наивысшие результаты монолитности. Поэтому этому направлению уделяется главное внимание. Надежная монолитность необходима при различных работах, основные из них следующие: заделка трещин, раковин, отколов проводимых иногда одновременно с устройством защитных покрытий; замоноличивание стыков, пазов и швов конструкций; устройство сборно-монолитных конструкций, которые должны работать как единое целое; укладка бетона в монолитные сооружения, возводимые с перерывом в бетонировании; усиление конструкций путем намоноли- чивания слоев бетона в сжатой зоне или приклеивания арматуры, стальных листов, стеклоткани в растянутой зоне; скрепление отдельных кирпичей, камней, блоков, элементов между собой. Таким образом при ремонте, реставрации и новом строительстве могут встречаться различные варианты строительных работ, где должна быть обеспечена монолитность конструкций. Можно привести тому много примеров. Например, уникальный памятник древнего зодчества египетский храм Абу-Симбел, вырубленный в скале более 3000 лет назад, оказался в районе затопления вследствие возведения Асуанской плотины. Храм высотой 33 м, шириной 38 м и глубиной 63 м с четырьмя статуями Рамзеса П был распилен на отдельные блоки и смонтирован на новом месте. Известково-песчаные блоки были соединены эпоксидным составом, камень после обработки полимером значительно повысил свою прочность на сжатие (рис. 24.1).

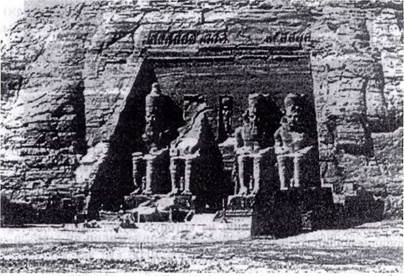

Другой пример - строительство ультрасовременного оперного театра в Сиднее (Австралия). Покрытие театра представляет собой сложную железобетонную конструкцию криволинейного очертания, выполненную из сборных сегментных элементов. Эти элементы изготовлялись заранее и сопрягались между собой эпоксидным составом с последующим обжатием пучковой арматурой. Сборные сегменты имеют переменное сечение: ширину от 0, 3 до 3, 64 м и высоту от 1, 2 до 2, 1 м. Толщина эпоксидных швов колебалась от 0, 4 до 2, 4 мм (рис. 24.2). Для проведения ремонтных работ необходимо: подготовить ремонтируемую поверхность, выбрать замоноличивающий состав в зависимости от возможности осуществления ремонтных работ и дальнейшей эксплуатации конструкции, провести замоноличивание, используя специальный инструмент и оборудование.
Поверхность конструкции, на которую будет наноситься замо- ноличивающий состав, должна быть прочной, чистой (обезжиренной и обеспыленной) и сухой. Лучшим способом очистки, например, поверхности бетона считается пескоструйная обработка. Наряду с этим большое распространение имеет также обработка поверхности 20-25%-ным раствором соляной кислоты. Расход кислоты составляет примерно 1, 1 л на м2 поверхности. Масла и другие жирные вещества удаляют 10%-ным раствором каустической соды - 1, 5 л на м2, раствором кремнекислого натрия с добавкой канифольного мыла или такими сильными растворителями, как метасиликат или три- фосфат натрия. Растворитель разливают по поверхности и с помощью щетки очищают бетон. Затем поверхность промывают нейтральным или слегка щелочным раствором и только после этого приступают к обработке поверхности раствором соляной кислоты. Реакция между кислотой и известью, содержащейся в бетоне, протекает в течение 3-5 мин, далее поверхность промывают водяной струей высокого давления и обрабатывают щетками для удаления образовавшихся солей и слабых частей бетона. Степень промывки проверяют лакмусовой бумагой. При обработке удаляется поверхностная пленка, которая не обладает большой прочностью (если прочность достаточная, то пленку не удаляют) и поверхность бетона становится шероховатой. Перед укладкой выбранного состава поверхность должна быть полностью просушена (сжатым воздухом, горячим воздухом, инфракрасными лампами и др.). Бетоны и строительные растворы на основе минерального вяжущего могут быть использованы для ремонта, при обеспечении высокой прочности сцепления в швах. Важным свойством составов является адгезия (клеящая способность) вяжущего. Наилучшей адгезией (например, с зернами песка) обладают жидкое растворимое стекло и магнезиальный шлам, портландцемент и его разновидности, глиноземистый цемент, а также расширяющийся и безусадочный цементы; худшей - цуццолановый и шлакопортландцемент. Высокая прочность сцепления цементного теста наблюдается с цементным камнем, чугуном, мрамором, гематитом, гранитом: хуже - с литой и прокатной сталью, бокситом и нулевая - с алюминием. При стыковании старого бетона с вновь уложенным на портландцементе по границе раздела образуются кристаллы Са(ОН)2, связывающие бетон в монолит и служащие " сшивкой". Введение полимерных добавок в цемент, как например, поливинилацетата (ПВА). значительно повышает адгезию, поэтому полимерцементные бетоны используются для ремонтных работ (гл. XIV). Составы на полимерном связующем являются наиболее эффективными. так как ряд полимеров обладает высокой адгезией (выше чем у минеральных вяжущих) и в зонах стыкования не происходит разрушения. В качестве полимерных связующих используют в первую очередь эпоксидные смолы, а также при определенных условиях - полиэфирные, инденкумароновые, полиуретановые. фенолформаль- дегидные, карбамидные и др. Применение эпоксидных составов обеспечивает высокую прочность замоноличивания конструкций, не уступающую прочности монолитаГ Это объясняется химическим взаимодействием эпоксидных и гидроксильных групп смолы с Si02, содержащимся в цементном камне и заполнителе бетона. Применение эпоксидных составов дает возможность сократить сроки монтажа сооружения, по сравнению с применением обычных бетонов, они хорошо зарекомендовали себя при различных ремонтных работах.
|
