![]() Главная страница Случайная страница КАТЕГОРИИ: АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника |
Бетоны. ⇐ ПредыдущаяСтр 5 из 5
Бетон- это искусственный каменный материал, получаемый в результате твердения рационально подобранной смеси вяжущего вещества, крупного (щебня или гравия), мелкого (песка) наполнителей и воды.
Классификация бетонов.
· Известковые · Гипсовые · Полимерцементные · Полимербетоны (на основе полимерных вяжущих веществ) · На основе шлако-щелочных вяжущих веществ · Асфальтобетоны (на основе органических вяжущих веществ)
· На плотных наполнителях · На пористых наполнителях
Материалы для бетона и требования к ним.
Для бетонов разрешается применять портланд-цемент и все его разновидности с учетом того, что марка цемента должна быть выше марки бетона
Для бетонов разрешается применять питьевую воду (pH> 4). Нельзя применять для бетона: болотные и сточные воды, воды горных рек (содержание солей в воде должно быть не более 2500 мг/л, содержание сульфатных солей не более 2200 мг/л). Вода для бетона не должна содержать в себе масел, сахара, органических примесей, ила и т.д. все это снижает прочность бетона.
Для бетона допускается применение речных, морских, овражных, дюнных, барханных песков. Содержание пылевидных и глинистых примесей в песке должно быть не более 1%. Важное значение для бетона имеет зерновой состав песка. Зерновой состав песка определяется путем просеивания через набор сит.
Просеивают вначале определенный частный остаток на сите А.
mi A=----------------*100% mобщ
А2, 5=------------*100%=10%
Полный остаток на сите А=Аi+SА(вышестоящие сита) А0, 63=10%+40%=50%
Модуль крупности песка Мк
А2, 5+А1, 25+А0, 63+А0, 316+А0, 16 Мк=-------------------------------------------
Для бетона высокой прочности допускается применение только крупных и средних песков.

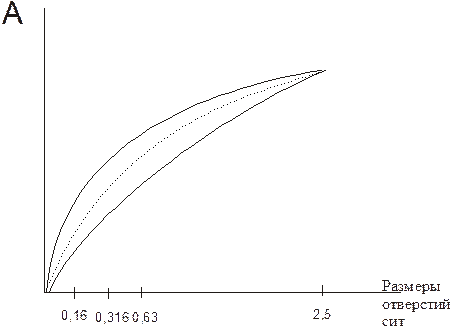

Кривая просеивания песка
Гравий имеет окатанную форму зерна, щебень же- угловатую.
Определение зернового состава для щебня.
Содержание пыли и глины в щебне или гравии должно быть не более 2%. Содержание пластинчатых и игольчатых зерен в крупном заполнителе не должно превышать 30%.
Прочность щебня должна быть в 2-4 раза выше прочности бетона.
Прочность щебня оценивают по показателям дробления. Через сито определяют, сколько раздробилось и определяют плотность по показателям дробления.
Свойства бетонной смеси.
· Смесь компонентов до начала процесса твердения и схватывания Бетонная смесь- вязко-упруго-пластичное тело. · Бетонная смесь обладает тиксотропией- это способность материала разжижаться при приложении нагрузки и отвердевать при ее снятии. · Бетонная смесь должна обладать удобоукладываемостью и водоудерживающей способностью. Удобоукладываемость характеризуется подвижностью и жесткостью. Подвижность определяется с помощью стандартного конуса. Если осадка конуса более 10-12 см, то смесь литая, от 7 до 10 см- подвижная смесь, от до 6 см- малоподвижная смесь, 0 см- жесткая смесь. В строительства применяют жесткие смеси. · Водоудерживающая способность- это способность бетонной смеси не расслаиваться.
Свойства бетона.
· Прочность- характеризуется маркой бетона или классом. Марка бетона- это прочность стандартных образцов размерами 15Х15Х15 см, хранящихся при нормальной температуре (20о) и влажности (90-100%). Определение в возрасте 28 суток. Класс бетона- определяется на тех же образцах по пределу прочности. Прочность бетона зависит от 5 факторов.
Факторы, влияющие на прочность бетона.
Формула Паламея-Семортаева.
Rб28=ARц(Ц/В±0, 5)
Rб28- марочная прочность бетона А- коэффициент качества заполнения Rц- активность, марка цемента Ц/В- цементно-водное отношение 0, 5-эмпирический коэффициент
|
