Монтаж промышленных зданий с железобетонным каркасом
Монтаж одноэтажных промышленных зданий. По объемно-планировочной структуре различают одноэтажные промышленные здания ячейкового типа с шедовыми или плоскими покрытиями или пролетно-рамного типа с покрытиями в виде ферм, оболочек, складок. Для основных отраслей промышленности одноэтажные промышленные здания с железобетонным каркасом проектируют на основе унифицированных типовых секций, пролетов, шагов колонн. Для одноэтажных промышленных зданий легкого типа с железобетонным каркасом более рационален раздельный метод монтажа конструкций. При этом методе вслед за установкой конструкций и выверкой колонн замоноличивают стыки между колоннами и стаканами фундаментов. Одноэтажные промышленные здания тяжелого типа монтируют преимущественно комплексным методом, Но при этом необходимо принимать меры по ускорению набора бетоном в стыках прочности. По направлению различают продольный монтаж, при котором здание монтируют последовательно отдельными пролетами, и поперечный (секционный), когда кран движется поперек пролетов. Применяют и продольно-поперечный монтаж здания. В этом случае кран, двигаясь вдоль пролета, монтирует все колонны, а затем, перемещаясь поперек пролета, ведет секционный монтаж. Одноэтажные промышленные здания монтируют специализированными потоками, каждому из которых придаются комплект монтажных и транспортных машин и соответствующая монтажная оснастка. После контроля нивелиром отметок дна котлованов под фундаменты проверяют разметку осей на обноске, натягивают проволоку по осям и переносят точки их пересечения на дно котлована. Затем наносят риски на фундаменты. На фундаменте отмечают рисками середину боковых граней нижней ступени, что облегчает выверку фундаментов при их установке на основание. Для фундаментов стаканного типа рисками отмечают середину верхней грани стакана, что помогает при окончательной выверке фундамента. Затем фундамент заводят краном на проектные оси и после необходимой центровки на высоте 10 см опускают в проектное положение. При этом риски на фундаменте должны совпадать с рисками на колышках. Положение фундаментов в плане проверяют с помощью теодолита, а соответствие высотных отметок фундаментов и дна стаканов - нивелиром относительно временных реперов. Монтажу колонн должна предшествовать приемка фундаментов с геодезической проверкой положение их осей и высотных отметок. Перед монтажом колонн проверяют их размеры, допуская погрешности до 1 мм, и наносят риски, облегчающие установку колонны в стакан фундамента или на оголовки подколонников. Колонну, установленную в стакан фундамента, цементируют до совпадения рисок с рисками на верхней плоскости фундамента. Для проверки вертикальности колонны, два теодолита располагают под прямым углом к цифровой и буквенной осям здания. При этом визирную ось теодолита совмещают с рисками, нанесенными на стакане в нижней части колонны, а затем, плавно поднимая трубу теодолита, - с риской у верхнего торца колонны. Расстояние теодолита от выверяемой колонны принимают таким, чтобы при максимальном подъеме трубы угол ее наклона не превышал 30…350. Подкрановые балки монтируют после того, как бетон в стыке между колонной и стенками стакана фундамента наберет не менее 70% проектной прочности. Подкрановые балки монтируют отдельным потоком или одновременно с конструкциями покрытия. После выверки и геодезической проверки правильности установки балок сваривают закладные детали. Фермы покрытия обычно монтируют с транспортных средств. В отдельных случаях, а так же при необходимости укрупнения ферм у места монтажа их размещают в специальных кассетах в монтируемом пролете. Подстропильные фермы обычно монтируют в одном потоке с подкрановыми балками после установки балок с одной стоянки монтажного крана. Стропильные фермы и балки покрытия монтируют после установки и закрепления всех нижерасположенных конструкций каркаса здания. Плиты покрытий предварительно складируют в зоне действия монтажного крана. Плиты покрытия монтируют сразу после установки и постоянного крепления очередной фермы. После установки плит замоноличивают стыки. Монтаж многоэтажных жилых производственных зданий с железобетонным каркасом. Многоэтажные здания с железобетонным каркасом монтируют башенными или стреловыми кранами. Монтируемые здания делят на захватки – монтажные блоки, обычно ограниченные температурными швами; по вертикали – на ярусы, которые могут быть высотой в один этаж или в два этажа (при высоте колонн в два этажа). Колонны первого этажа устанавливают на оголовки колонн фундаментов или в стаканы фундаментов и закрепляют клиновыми вкладышами и одиночными кондукторами. Для закрепления и выверки колонн высотой более 12 м кроме кондуктора устойчивость колонн обеспечивается жесткими подкосами, устанавливаемыми в плоскости наименьшей жесткости колонн. Для монтажа колонн последующих этажей применяют групповые кондукторы, с помощью которых можно монтировать четыре или шесть колонн. Групповой кондуктор состоит из пространственной металлической конструкции с хомутами для закрепления колонн и деревянного рабочего настила для работы монтажников. Кондуктор имеет по три хомута на колонну: нижний хомут предназначен для закрепления кондуктора за выступающие оголовки колонн нижнего этажа, два верхних – для временного закрепления и выверки колонн. Кондуктор устанавливают по осям и расчалкам и закрепляют с помощью винтовых домкратов. После установки кондуктора на перекрытии и закрепления за оголовки колонн нижнего этажа устанавливают и закрепляют все четыре колонны и выверяют их с помощью регулировочных винтов. Проектное положение колонн проверяют теодолитами, расположенными на взаимно перпендикулярных осях сетки колонн. Выверив и закрепив колонны в кондукторе, сваривают и замоноличивают стыки. После выверки положения ригеля выполняют монтажную прихватку его закладных деталей к консоли колонны, а после монтажа ригеля по всей ширине здания сваривают выпуск арматуры и затем окончательно сваривают закладные детали ригеля и консоли колонны с последующим замоноличиванием стыка бетоном марки М200 на мелком щебне. Проекты некоторых серий многоэтажных зданий допускают возможность ведения монтажных работ высотой до четырех этажей без замоноличивания швов. Однако наиболее надежным решением, обеспечивающим жесткость и устойчивость многоэтажного здания, является устройство и заделка стыков вслед за монтажом очередного яруса, установка вертикальных связей в продольном направлении, а при возможности — и попутная навеска наружных стеновых ограждений. Монтаж железобетонных оболочек покрытий общественных зданий. Оболочками можно перекрывать значительные площади без промежуточных опор, в них наиболее полно используются пластические и прочностные возможности железобетона, что снижает по сравнению с покрытиями из линейных и плоских конструкций расход бетона на 30...35 и стали на 20...25%. Различают две основные технологии монтажа сборно-монолитных оболочек: на уровне земли (рис. Х1.36) на кондукторе с последующим подъемом цельнособранной оболочки на проектную отметку с помощью монтажных кранов, подъемников или домкратов и на проектных отметках.

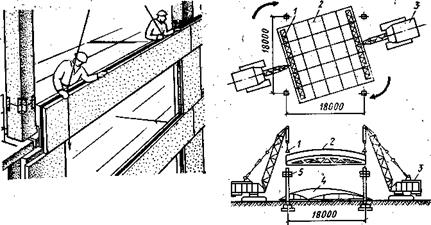

1 — траверса, 2 — оболочки; 3 — монтажный кран; 4 — оболочка в наземном положении; 5 — рабочая люлька.
Оболочки двоякой кривизны, цилиндрические оболочки, складчатые покрытия и т. д. собирают с опиранием на несущие конструкции здания (рис. XI. 39). При этом применяют предварительную наземную укрупнительную сборку и грузозахватные устройства, исключающие возникновение в элементах монтажных напряжений. Этим методом можно собирать оболочки двоякой кривизны размером 12Х18...24Х36 м, устанавливая укрупненные элементы непосредственно на контурные фермы оболочек. Элементы укрупняют на земле в зоне действия монтажного крана на специальных передвижных стендах-кондукторах.
|
