Технологическая структура комплексного процесса производства работ.

МИНИСТЕРСТВО ОБРАЗАВАНИЯ И НАУКИ УКРАИНЫ

ОДЕСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ

КАФЕДРА ТЕХНОЛОГИИ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЕ

«ВНЕДРЕНИЕ НОВЫХ ТЕХНОЛОГИЙ

В СТРОИТЕЛЬСТВО»

Технологическая карта на тему: Отделка фасадов с использованием фасадной системы АПМ-Профиль

ВЫПОЛНИЛ: студент группы ______

_____________________________

РУКОВОДИТЕЛЬ: _ Лукашенко Л.Э.

ОБЪЕМ КУРСОВОЙ РАБОТЫ:

Страниц записки_16

Графическая часть_1

Одесса 2009

СОДЕРЖАНИЕ

Введение

1. Область применения технологической карты.

2. Конструктивно-планировочное решение здания.

3. Технологическая структура комплексного процесса производства работ.

4. Калькуляция затрат труда, машинного времени и заработанной платы.

5. График производства работ по объекту.

6. Таблица потребности в материально-технических ресурсах.

7 Указания по контролю качества и приемке работ.

8. Техника безопасности.

9. Технико-экономические показатели технологической карты.

Список использованной литературы.

ВВЕДЕНИЕ

Фасадные кассеты «Профиль» – это объемные металлические панели, представляющие собой металлическую конструкцию с загнутыми с четырех сторон листами. Изготавливаются они из тонкого оцинкованного листа с полимерным покрытием и производятся методом гнутья на высоко производительном компьютеризированном оборудовании, поставленном из Финляндии, что позволяет достигать большой точности и высокого качества углов, поверхностей и контурных форм.

Вертикальные швы кассет обычно делают открытыми, но можно стыковать кассеты и вплотную друг к другу.

Размер вертикального шва для кассет «Профиль 1000» должен быть не более 30 мм. Вертикальный несущий профиль из оцинкованной стали не имеет цветной накладки.

Размер вертикального шва для кассет «Профиль 2000» варьируется от 0 до 60 мм. Вертикальный несущий профиль из оцинкованной стали имеет цветную накладку.

Если ширина кассеты более 60 мм, то кассеты крепятся с использованием промежуточного вертикального профиля.

На рис. 4.41 приведена конструктивно-технологическая схема и комплектующие, необходимые для облицовки фасада кассетами «АПМ-профиль».

ОБЛАСТЬ ПРИМЕНЕНИЯ ТЕХНОЛОГИЧЕСКОЙ КАРТЫ

Технологическая карта разработана на отделку фасада здания_____________с использование навесной вентилируемой фасадной системы АПМ-Профиль. Здание имеет размеры в плане__________________, высота здания__________

КОНСТРУКТИВНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЕ ЗДАНИЯ

1. По заданию необходимо осуществить облицовку фасадов _______________________________________________________________Это ___________ здание с высотой этажа _____мм. Общая высота здания ________ мм. Имеет прямоугольную конфигурацию плана, периметр которого равен __________ мм.

Для подсчёта объёма работ определим длину всех стен здания, а именно по осям:

Объём работ:

____________ .

______________ - с учётом оконных проёмов

Рис.1.1. Схема фасадов

Рис. 1.2. Схема разбивки объекта на захватки

ТЕХНОЛОГИЧЕСКАЯ СТРУКТУРА КОМПЛЕКСНОГО ПРОЦЕССА ПРОИЗВОДСТВА РАБОТ.

Кассеты «Профиль» производятся в двух стандартных моделях: «Профиль 1000»; «Профиль 2000».

Кронштейн с паронитовой прокладкой

Анкер

Вертикальный профиль промежуточный

Тарельчатый дюбель

Утеплитель

Заклепка

Плёнка ветрозащитная

Самосверлящий винт

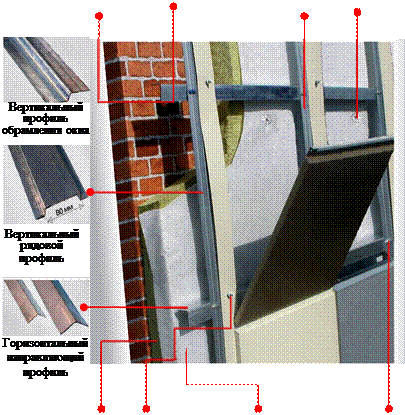

Рис. 3.1. Конструктивно-технологическая схема и комплектующие фасадной системы «АПМ-профиль»

Монтаж фасадной системы АПМ-Профиль необходимо осуществляеть следующей последовательности.

После разметки мест установки кронштейнов приступить к их установке (рис. 2.2). Для этого просверлить в стене отверстия диаметром, соответствующим диаметру дюбеля. Установить дюбель в отверстие и забить анкерный болт, при этом обеспечить терморазрыв между кронштейном и стеной при помощи специальных прокладок.

Установить утеплитель (в случае устройства вентилируемого фасада). Утеплитель устанавливается плотно, без зазоров. Для крепления утеплителя к стене использовать специальные прижимные тарельчатые анкера. Количество анкеров не менее 5 шт. на квадратный метр стены (рис2.3

В случае применения вместе с утеплителем ветрозащитной пленки, крепление пленки к стене (через утеплитель) производить этими же тарельчатыми стеновыми анкерами. Расход анкеров для ветрозащиты: 2-3 анкера на квадратный метр.

После этого можно приступить к установке горизонтальных направляющих профилей (рис.2.4)(сечение по проекту). Устанавливать профили по отвесу. Количество самосверлящих винтов не менее 2-х на каждый кронштейн. Марка самореза подбирается в зависимости от толщины металла кронштейна и направляющего профиля.

После установки горизонтальных профилей приступить к установке вертикальных шляпных профилей. (рис. 2.4). Монтаж профилей производить слева вверх (по маршруту крепления кассет). Внимательно измерять осевые расстояния между профилями. Типы профилей и их сечения определяются по проекту.

Затем необходимо установить стартовую планку (рис. 2.6) для начала монтажа кассет Одновременно с креплением планки устанавливается доборный элемент для от­косов и декоративную цветную накладку на основные вер­тикальные профили.

Защитная пленка с декоративной цветной накладки снимается по мере монтажа кассет (рис. 2.7). Пленка удаляется сначала в зоне стыков кассет. Со всей поверхности кассеты пленку удаляется после окончательной сборки фрагмента фасада (во время демонтажа строительных лесов). Пленка плохо удаляется с поверхности кассеты в случае, если она подвергалась воздействию низкой температуры или летних солнечных лучей. Рекомендуемый срок снятия пленки не более одного месяца.

Начинать монтаж фасадной кассеты нужно в направлении слева вверх (рис. 2.8). Нижний край кассеты защелкивается на стартовую планку, верхний край закрепляется к вертикальным направляющим при помощи самосверлящих винтов. Тип самосверлящего винта подбирается с учетом толщины кассеты, вертикальной направляющей и высоты головки.

После этого нужно установить кассету справа от первой (стартовой) кассеты (рис. 2.9). Правильный размер вертикального шва (руста) обеспечивается шаблоном, который устанавливается между кассетами и убирается после закрепления правой кассеты в проектное положение.

Затем монтируется кассета сверху стартовой кассеты (рис. 2.10). При помощи теодолита необходимо проверить правильность вертикальной грани первого ряда кассет. В дальнейшем проверяют вертикаль первого ряда кассет через каждые два вертикальных ряда. После этого продолжить монтаж по вышеприведенной схеме.

Места примыканий фасадных кассет к оконным проемам закрывают специально изготовленными доборными элементами. Крепление доборных элементов к оконным вертикальным направляющим и к окну производят специальными окрашенными самосверлящими винтами или заклепками. Доборные элементы обрамления окон должны обеспечивать беспрепятственную вентиляцию в воздушной прослойке. Для этого в нащельниках перемычек предусматриваются отверстия.

Вместо доборных элементов возможно устанавливать угловые фасадные кассеты (рис. 2.11).

Доборные элементы подрезаются и подгибаются по месту при монтаже.

Нельзя пользоваться инструментом, который образует, горячие искры и ожег торцевой поверхности листа. Стружки от сверления и прочий мусор необходимо сметать или, при необходимости, смывать сразу же после выполнения рабочей операции.

Примеры использования металлических кассет при облицовке фасадов различных зданий, предоставленные компанией «АПМ-Профиль», приведены на рис. 2.12.

Рис. 3.12. Примеры фасадов, облицованных металлическими кассетами
