Обрешётка

Обрешётка - несущий элемент конструкции для стального сайдинга.

Перед расчётом обрешётки и её конструкции следует прежде всего провести обмер здания, проверить вертикальность стен, прямоугольность углов и оценить неровность. Облицовка стальным сайдингом даёт возможность выровнить строение, исправить кривизну поверхности фасадов и утеплить их. Все эти важнейшие факторы необходимо учесть при принятии решения о выборе конструкции обрешётки!

Кроме того, на конструкци. влияет и этажность строения. Чтобы сэкономить, в низкоэтажном строении можно применить более дешёвую подвесную систему.

При монтаже стального сайдинга рекомендуется использовать стальные элементы обрешётки как наиболее долговечные и прочные. Они не подвержены коррозии и деформации со временем, а также позволяют заполнить утеплителем всё пространство. Основной враг дерева - влага и перепады температуры. Специалисты нашей компании не рекомендуют использовать деревянные элементы обрешётки. Кроме того, на сайдинг, испорченный в результате покоробившейся деревянной обрешётки, гарантия не распространяется. Понимая, что на практике дерево тем не менее используется, хочется обратить внимание на то, чтобы дерево было пропитано антисептиком, хорошо высушено и притянуто к стене оцинкованным крепежом. Ширина бруса не должна быть меньше 50 мм, а толщина зависит от толщины утеплителя, но не менее 50 мм (рис. 1).

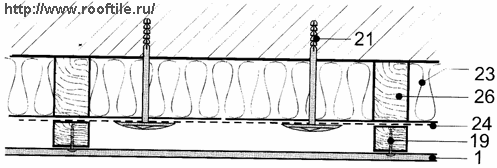

Рис. 1. Крепление с помощью деревянной обрешётки.

Ветрозащитная плёнка крепится к обрешётке строительным степлером, а затем прижимается брусом 50x50 мм с помощью оцинкованных гвоздей не менее 100 мм.

Для металлического САЙДИНГА 4^х5 шаг обрешётки не должен превышать 40-50 см. Чем выше этажность, тем меньше должен быть шаг обрешётки. Сайдинг крепится в обрешётку оцинкованным саморезом диаметром не менее не менее 4, 2 мм. При креплении в сталь используют саморез со сверлом.

Наша компания предлагает несколько вариантов стальной обрешётки. Самый простой и дешёвый - с помощью оцинкованной вертикальной обрешётки. У неё есть несколько ограничений на применение: невозможность дополнительного утепления, минимальный вентиляционный зазор и низкая механическая прочность. Как следствие невозможность использовать её на строениях выше одного этажа (3 м) и при дополнительных механических нагрузках. Шаг такой обрешётки не может превышать 40 см, при этом на одно крепление сайдинга приходится вес менее 2 кг. Здесь и далее под шагом принимается расстояние между центрами элементов конструкции, а не расстояние между ними. На практике иногда применяют профили для гипсокартона, они также имеют тощину 0, 5 мм со всеми приведёнными выше ограничениями.

Следующий по цене вариант крепления - с помощью вентилируемых прогонов (рис. 2) 0, 7 мм. Он отличается повышенной прочностью и улучшенной системой вентиляции, за счёт чего он может устанавливаться не только вертикально, но и горизонтально для монтажа панелей. Данная обрешётка также не предусматривает дополнительного утепления. За счёт большей толщины прогона сайдинг может монтироваться на высоту до 12 м, а шаг на высотах до 6 м увеличен до 50 см.

Рис. 2. Крепление с помощью вентиляционных прогонов.

Вентпрогон и вертикальная обрешётка крепятся к стене оцинкованными винтами диаметром 4, 8 мм и длиной от 50 мм с дюбелями из нейлона не реже 40 см с каждой стороны в шахматном порядке. Нейлоновый дюбель, мало отличаясь внешне от дюбеля из ПВХ, намного прочнее и не подвержен растрескиванию при низких и высоких температурах, но его цена выше.

Обе представленные обрешётки предназначены для прямых и сравнительно ровных стен. Третий вариант с помощью Г-планки и кронштейнов (рис. 3). Данный вариант следует считать универсальным, это механически прочная конструкция с возможностью исправлять перекосы стен и существенные неровности, а также возможностью дополнительного утепления. За качество опять же приходится платить.

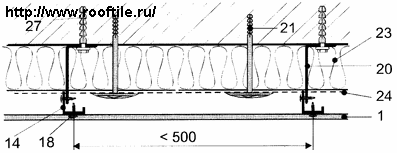

Рис. 3. Крепление с помощью Г-планки и кронштейнов.

В данном типе подвесной системы можно применять кронштейны различной высоты в зависимости от необходимой толщины утеплителя, а также Г-планки необходимой высоты для компенсации неровностей и перекосов. Конкретные цифры даны в описании этих элементов.

К кирпичной стене кронштейны крепятся двумя винтами диаметром 6-8 мм и длиной 80 мм с нейлоновыми дюбелями, а к бетонной - двумя оцинкованными дюбель-гвоздями 60 мм с шайбой. Кронштейны расположены достаточно редко (шаг обрешётки до 50 см), что даёт возможность избежать влияния " мостиков холода" на конструкцию. Дополнительно под " пятку" кронштейна нужно проложить любой тонкий, до 2 мм, не впитывающий влагу утеплитель, в крайнем случае, несколько слоёв рубероида. При применении утеплителя возможно увеличение шага до 60 см под размер плиты утеплителя, при этом длина крепежа должна быть увеличена на 10 мм, а диаметр саморезов для сайдинга - до 4, 8 мм. Также необходимо увеличить размер крепежа в случае неплотной или повреждённой стены, толстого слоя штукатурки. Для ускорения монтажа допускается использовать стальной клиновой (или любой другой забиваемый) дюбель-гвоздь с цинковым покрытием не менее 40 мкм. Более точный расчёт должен быть выполнен проектировщиками.

Места для обрешётки и кронштейнов должны быть размечены заранее с помощью отвеса по одной вертикальной линии. Кронштейны по горизонтали располагаются с шагом, равным шагу обрешётки, а по вертикали не реже чем 50 см. После разметки места креплений предварительно засверливаются и в них вставляются дюбеля. Шаблоном для отверстий может служить выровненная по вертикали обрешётина (доска, вентпрогон и т. д.), закреплённая сверху. Г-планка крепится к верхнему кронштейну и вставляется в укреплённые кронштейны. Если последние не были выровнены, закрепить Г-планку будет трудно.

Обрешётка монтируется в следующем порядке: сначала делается обрешётка по углам, затем по периметру окон, дверей, проёмов (с боков, снизу и сверху) и, наконец, по стенам.
