Приложение П 2. Справочные материалы


⇐ ПредыдущаяСтр 7 из 7

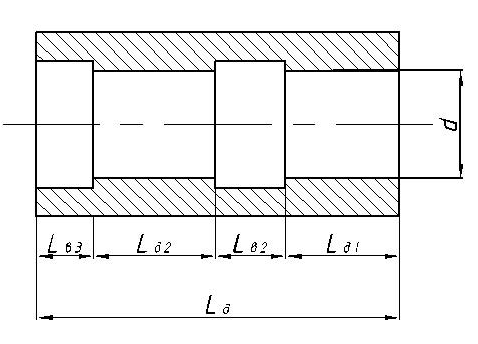

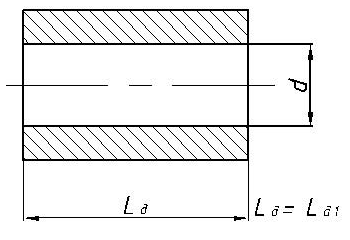

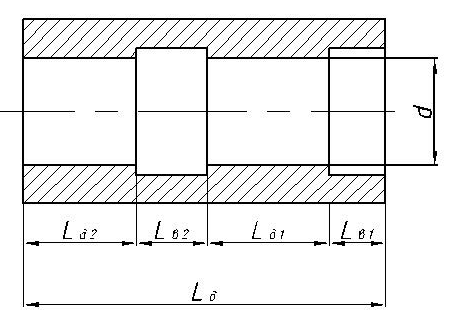

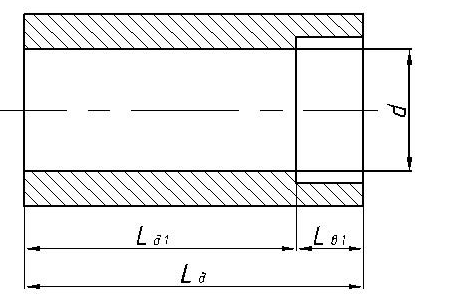

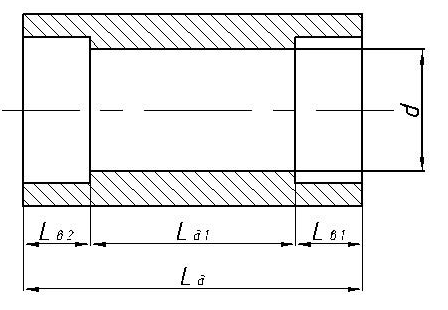

Таблица П2.1. Эскизы деталейс круглыми отверстиями

Тип отвер-стия Конструктивная характеристика отверстия Тип отвер-стия Конструктивная характеристика отверстия

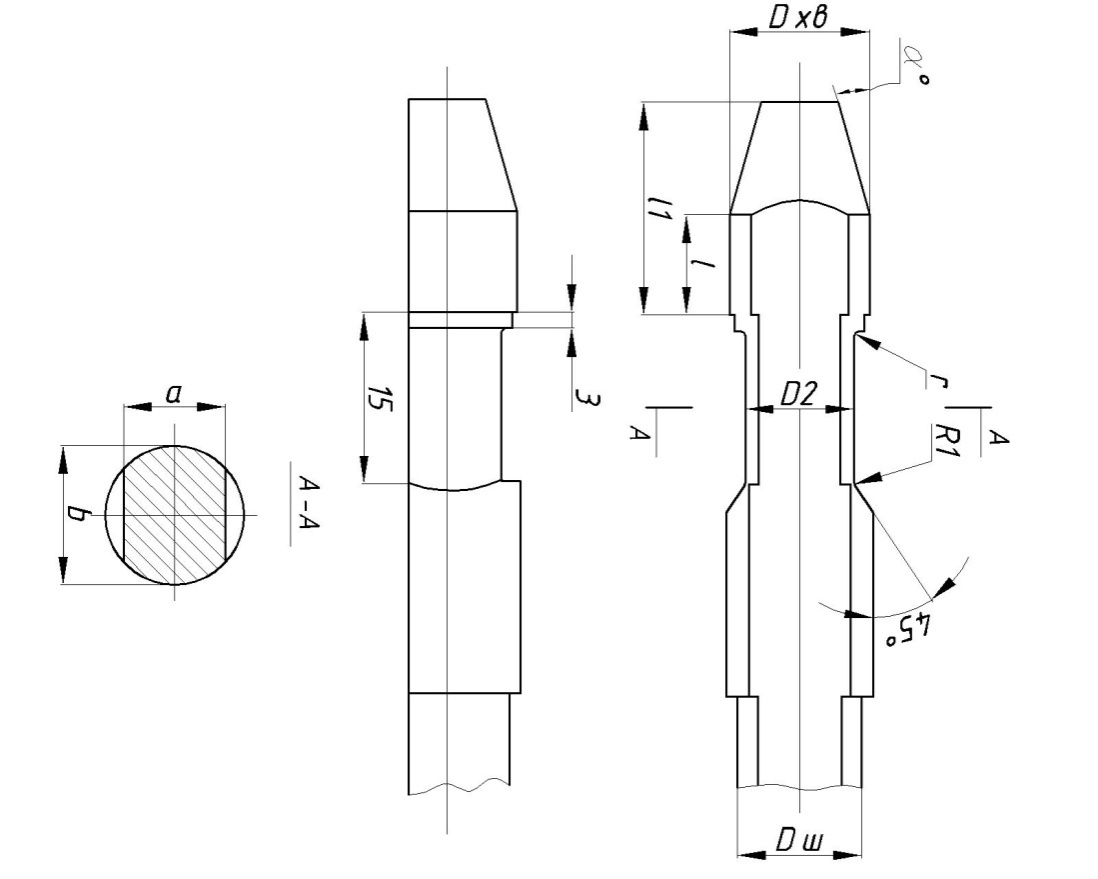

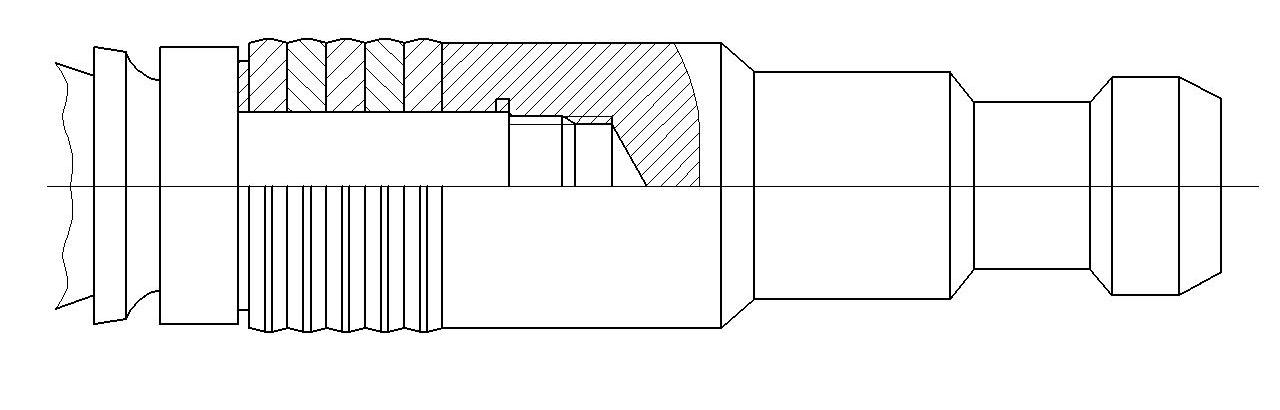

Таблица П2.2. Типы передних хвостовиков

Тип Конструкция и основные размеры
    Тип 1
  Тип 2



Таблица П2.3. Параметры хвостовиков типа 1

dхв   D2 а h   lхв   Dш   L   l1   a8   r Площадь опасного сечения Fв в мм2
Но-ми- нал Предельные отклонения Но-ми- нал Предельные Отклонения Но-ми- нал Предельные отклонения
верхнее нижнее Верхнее нижнее верхнее нижнее
4.0 -0.025 -0.045 3.8 2.0 -0.060 -0.120 3.7 -0.025 -0.065   3.5 ----   ---- 0.2 6.6
5.0 4.8 3.0 4.6   4.5 13.2
5.5 5.3 3.3 -0.080 -0.160 5.1   5.0 15.8
6.0 5.8 4.0 5.6   5.5 20.9
7.0 -0.035 -0.060 6.8 4.2 6.3 -0.035 -0.085   6.5 23.8
8.0 7.8 5.0 7.5   7.5 35.4
10.0 9.8 6.0 9.5   9.0 61.5
12.0 -0.045 -0.075 11.7 8.0 -0.100 -0.200 11.5 -0.045 -0.105   11.0       85.2
14.0 13.7 8.0 13.6   13.0   0.3 96.1





Примечание; Линейные и диаметральные размеры в мм


Таблица П2.4. Параметры хвостовиков типа 2.

dхв D1   Dш   l   l1   l2 h   lхв   r   r1   с Площадь опасного сечения Fв в мм2
Но- ми- нал Предельные отклонения Но- ми- нал Предельные отклонения Но- ми- нал Предельные отклонения по С2а
верхнее нижнее верхнее нижнее
  -0.045 -0.075 8.0 -0.050 -0.150         10.5 -0.018   0.3 0.6 0.5 50.3
  9.5   12.5   70.9
  11.0 -0.060 -0.180   14.0 95.0
  13.0   16.0   132.7
  -0.060 -0.095 15.0         17.0 -0.021 1.0 176.7
  17.0   19.0 227.0
  19.0 -0.070 -0.210   21.5 1.0 283.0
  22.0   24.0   380.1
  -0.075 -0.115 25.0         27.5 0.4 1.6 490.9
  28.0   31.0 -0.025   1.6 615.7
  32.0 -0.080 -0.250   34.5 0.5 2.5 804.2
  34.0   39.0   907.9
  38.0   43.5 1134.1
  -0.095 -0.145 42.0         48.5   0.6 4.0 1385.4
  45.0   55.5 1590.4



Примечание: Линейные и диаметральные размеры в мм



t
g
a
Fa
r
R
t
g
a
Fa
r
R
Таблица П2.5. Параметры профилей зубьев протяжки


Профиль с неудлиненной стружечной впадиной Профиль с удлиненной стружечной впадиной (у)

Номер профиля Параметры профиля с неудлиненной стружечной впадиной в мм
Шаг зуба t Глубина впадины h Ширина спинки g Радиус спинки R Радиус впадины r Длина впадины а Активная площадь впадины Fa мм2
    1, 5 1, 5 2, 5 0, 8 2, 5 1, 77
  4, 5 2, 0 1, 5 3, 0 1, 0 3, 0 3, 14
    1, 5 2, 0 2, 5 0.8 3, 0 1, 77
  2, 0 2, 0 3, 0 1, 0 3, 0 3, 14
  5, 5 1, 5 2, 5 2, 5 0, 8 3, 0 1, 77
  2, 0 2, 5 3, 0 1, 0 3, 0 3, 14
    2, 0 3, 0 3, 0 1, 0 3, 5 3, 14
  2, 5 2, 0 4, 0 1, 3 4, 0 4, 90
  6, 5 2, 5 2, 5 4, 0 1, 3 4, 0 4, 90
    2, 0 3, 0 4, 0 1, 0 4, 0 3, 14
  2, 5 3, 0 4, 0 1, 3 4, 0 4, 90
  3, 0 2, 0 5, 0 1, 5 5, 0 7, 10
    2, 0 3, 5 4, 0 1, 0 4, 5 3, 14
  3, 0 3, 0 5, 0 1, 5 5, 0 7, 10
    2, 5 3, 5 5, 0 1, 3 5, 5 4, 90
  3, 5 3, 5 5, 5 1, 8 5, 5 9, 60
  4, 0 3, 0 6, 0 2, 0 6, 0 12, 60




Продолжение таблицы П2.5

Номер профиля Параметры профиля с неудлиненной стружечной впадиной в мм
Шаг зуба t Глубина впадины h Ширина спинки g Радиус спинки R Радиус впадины r Длина впадины а Активная площадь впадины Faмм2
    3, 0 4, 0 5, 0 1, 5 6, 0 7, 10
  4, 0 4, 0 5, 0 2, 0 6, 0 12, 60
  4, 5 3, 0 7, 0 2, 3 7, 0 15, 90
    3, 5 4, 0 7, 0 1, 8 7, 0 9, 60
  4, 0 4, 5 6, 0 2, 0 6, 0 12, 60
  4, 5 4, 0 7, 0 2, 3 7, 0 15, 90
    3, 5 5, 0 7, 0 1, 8 7, 0 9, 60
  5, 0 4, 0 8, 0 2, 5 8, 0 19, 60
    4, 0 5, 0 8, 0 2, 0 8, 0 12, 60
  4, 5 6, 0 7, 0 2, 3 7, 0 15, 90
  5, 0 5, 0 8, 0 2, 5 8, 0 19, 60
    5, 0 6, 0 8, 0 2, 5 8, 0 19, 60
  6, 0 4, 0 10, 0 3, 0 10, 0 28, 30
    6, 0 5, 0 10, 0 3, 0 10, 0 28, 30
    6, 0 6, 0 10, 0 3, 0 10, 0 28, 30
  7, 0 5, 0 11, 0 3, 5 11, 0 38, 50
    7, 0 6, 0 11, 0 3, 5 11, 0 38, 50
    7, 0 7, 0 11, 0 3, 5 11, 0 38, 50
  8, 0 6, 0 12, 0 4, 0 12, 0 50, 30
    8, 0 7, 0 12, 0 4, 0 12, 0 50, 30
    8, 0 8, 0 12, 0 4, 0 12, 0 50, 30
  9, 0 6, 0 14, 0 4, 5 14, 0 63, 60
    9, 0 7, 0 14, 0 4, 5 14, 0 63, 60
    9, 0 8, 0 14, 0 4, 5 14, 0 63, 60
    10, 0 8, 0 16, 0 5, 0 16, 0 78, 50
    9, 0 9, 0 16, 0 4, 5 16, 0 63, 60
  9, 0 9, 0 16, 0 5, 0 16, 0 78, 50
    10, 0 10, 0 16, 0 5, 0 16, 0 78, 50
  12, 0 8, 0 18, 0 6, 0 18, 0 113, 10
    12, 0 10, 0 18, 0 6, 0 18, 0 113, 10
    10, 0 10, 0 18, 0 5, 0 20, 0 78, 50
  12, 0 12, 0 18, 0 6, 0 18, 0 113, 10
    14, 0 10, 0 22, 0 7, 0 22, 0 153, 90



Таблица П2.6. Номера профилей чистовых, калибрующих и запасных калибрующих зубьев протяжки



Шаг зубьев t в мм Глубина стружечной канавки hi, мм
1, 5 2, 0 2, 5 3, 0 3, 5 4, 0 4, 5 5, 0 6, 0 7, 0 8, 0 9, 0 10, 0 12, 0 14, 0
Номер профиля зуба PRi (по таблице П2.5)

4, 5 1у

5, 5
  5у
6, 5 5у 7у
7…7, 5 5у
8…8, 5 5у   11у
9…9, 5 5у 13у   14у
10…10, 5 5у 13у 15у   16у
11…11, 5 5у 13у 15у 18у
12…12, 5 5у 13у 15у 18у   23у
13…13, 5 5у 13у 15у 18у 24у 26у 27у
14…14, 5 5у 13у 15у 18у 24у 26у 27у
15…15, 5 5у 13у 15у 18у 24у 26у 27у 29у
16…16, 5 5у 13у 15у 18у 24у 26у 27у 29у
17…17, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у
18…18, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у
19…19, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у 35у
20…20, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у 35у
21…21, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у 35у 38у
22…23, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у 35у 38у
24…24, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у 35у 38у 41у
25…25, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у 35у 38у
26…27, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у 35у 38у 43у
28…29, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у 35у 38у 43у 45у
30…31, 5 5у 13у 15у 18у 24у 26у 27у 29у 32у 35у 38у 43у
  5у 13у 15у 18у 24у 26у 27у 29у 32у 35у 38у 43у 48у 49у



Примечание. Параметры: профиля с удлиненной впадиной (у) выполняются аналогичным профилю по таблице П2.5, за исключением длины впадины, которая получается обработкой в разгон на величину удлинения впадины. При этом, если шаг зуба по таблице П.2.6 не совпадает с шагом зубьев по таблице П2.5, то профиль выполняется в разгон, сохраняя размеры ширины спинки по таблице П.2.5 для ближайшего меньшего значения шага






Таблица П2.7. Припуск на переходные зубья и количество секций переходных зубьев при протягивании отверстий с шероховатостью в диапазоне Rаот5 мкм до 0, 32 мкм



Подъем диаметров черновых зубьев 2Sлим, мм Припуск на переходные зубья Ап, мм Количество переходных секцийNСП
До 0, 05 вкл. 0, 03
Св. 0, 05 до0, 08 0, 05
Св.0, 08 до0, 11 0, 12
Св.0, 11 до0, 14 0, 13
Св.0, 14 до0, 19 0, 25
Св.0, 19 до0, 24 0, 27
Св.0, 24 до0, 30 0, 43
Св.0, 30 до 0, 35 0, 49
Св.0, 35 до0, 45 0, 69
Св.0, 45до 0, 60 0, 81



Таблица П2.8. Припуск на переходные зубья и количество секций переходных зубьев при протягивании отверстий с шероховатостью в диапазоне Rа от 20 мкм до 5 мкм



Подъем диаметров черновых зубьев 2Sлим, мм Припуск на переходные зубья Ап, мм Количество переходных секцийNСП
Св. 0, 07 до0, 12 0, 05
Св.0, 12 до0, 17 0, 13
Св.0, 17 до0, 25 0, 25
Св.0, 25 до0, 40 0, 45
Св.0, 40 до0, 60 0, 58






Шаг черновых зубьев ti, мм Неравномерные шагичистовых, калибрующих, запасных калибрующих и выглаживающих зубьев
t1, мм t2, мм t3, мм
До 5, 5 мм вкл. 4, 0 4, 0 4, 0
Св 5, 5 до 6, 5 5, 0 5, 0 5, 0
Св6, 5 до7, 5 5, 5 5, 5 6, 0
Св7, 5 до8, 5 5, 5 6, 0 7, 0
Св8, 5 до9, 5 6, 5 7, 0 8, 0
Св9, 5 до10, 5 7, 5 8, 0 9, 0
Св10, 5 до11, 5 8, 0 9, 0 10, 0
Св11, 5 до12, 5 9, 0 10, 0 11, 0
Св12, 5 до14, 0 10, 0 11, 0 12, 0
Св14, 0до15, 5 11, 0 12, 0 13, 0
Св15, 5до17, 0 12, 0 13, 0 14, 0
Св17, 0 до18, 5 13, 0 14, 0 16, 0
Св18, 5 до20, 0 14, 0 16, 0 18, 0
Св20, 0 до 22, 0 16, 0 18, 0 20, 0
Св22, 0 до24, 0 18, 0 20, 0 22, 0
Св24, 0 до26, 0 20, 0 22, 0 24, 0
Св26, 0 до28, 0 22, 0 24, 0 26, 0
Св28, 0 до 30, 0 24, 0 26, 0 28, 0
Св30, 0 до 32, 0 26, 0 28, 0 30, 0





Таблица П.2.9.Шаги зубьев на калибрующей части протяжки




Таблица П2.10.Подъем диаметров переходных зубьев при протягивании отверстий

с шероховатостью в диапазоне Rа от 5 мкм до 0, 32 мкм

Подъем диаметров черновых зубьев 2Sлим, мм I секция II секция III секция IV секция V секция
Приращение диаметра зубьев, мм Количество зубьев в секцииZСП Приращение диаметра зубьев, мм Количество зубьев в секцииZСП Приращение диаметра зубьев, мм Количество зубьев в секцииZСП Приращение диаметра зубьев, мм Количество зубьев в секцииZСП Приращение диаметра зубьев, мм Количество зубьев в секцииZСП
Первых зубьев, ∆ dп1 Послед-него зуба ∆ dпп1 Первых зубьев, ∆ dп2 Послед-него зуба, ∆ dпп2 Первых зубьев, ∆ dп3 Послед-него зуба, ∆ dпп3 Первых зубьев, ∆ dп4 Послед-него зуба, ∆ dпп4 Первых зубьев, ∆ dп5 Послед-него зуба, ∆ dпп5
До 0, 05   0, 03 0, 01 2, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0
Св. 0, 05 до 0, 08 0, 05 0, 02 2, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0
Св. 0, 08 до 0, 11 0, 07 0, 03 zc 0, 12 0, 09 2, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0
Св. 0, 11 до 0, 14 0, 08 0, 04 zc 0, 13 0, 09 2, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0
Св. 0, 14 до 0, 19 0, 12 0, 08 zc 0, 20 0, 16 zc 0, 25 0, 21 2, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0
Св. 0, 19 до 0, 24 0, 12 0, 08 zc 0, 21 0, 17 zc 0, 27 0, 23 2, 0 0, 0 0, 0 0, 0 0, 0 0, 0 0, 0
Св. 0, 24 до 0, 30 0, 14 0, 10 zc 0, 26 0, 22 zc 0, 37 0, 33 2, 0 0, 43 0, 39 2, 0 0, 0 0, 0 0, 0
Св. 0, 30 до 0, 35 0, 22 0, 18 zc 0, 36 0, 32 zc 0, 44 0, 40 2, 0 0, 49 0, 44 2, 0 0, 0 0, 0 0, 0
Св. 0, 35 до 0, 45 0, 26 0, 22 zc 0, 44 0, 40 zc 0, 56 0, 52 zc 0, 64 0, 60 2, 0 0, 69 0, 65 2, 0
Св. 0, 45 до 0, 60 0, 26 0, 22 zc 0, 50 0, 46 zc 0, 68 0, 64 zc 0, 76 0, 72 2, 0 0.81 0, 77 2, 0



Таблица П.2.11Подъем диаметров переходных зубьев при протягивании отверстий

с шероховатостью в диапазоне Rа от 20 мкм до 5 мкм



Подъем диаметров черновых зубьев 2Sлим, мм I секция II секция III секция IV секция
Приращение диаметра зубьев, мм Количество зубьев в секции ZСП Приращение диаметра зубьев, мм Коли-чество зубьев в секции, ZСП Приращение диаметра зубьев, мм Коли-чество зубьев в секции ZСП Приращение диаметра зубьев, мм Коли-чество зубьев в секции ZСП
Первых зубьев, ∆ dп1 Послед-него зуба, ∆ dпп1 Первых зубьев, ∆ dп2 Послед-него зуба, ∆ dпп2 Первых зубьев, ∆ dп3 Послед-него зуба, ∆ dпп3 Первых зубьев, ∆ dп4 Послед-него зуба, ∆ dпп4

0, 08..0, 12 0, 05 0, 03
0, 13..0, 17 0, 08 0, 03 zc 0, 13 0, 10
0, 18..0, 25 0, 12 0, 08 zc 0, 20 0, 16 zc 0, 25 0, 22
0, 26..0, 40 0, 20 0, 16 zc 0, 32 0, 28 zc 0, 40 0, 36   0, 45 0, 42
0, 41..0, 60 0, 27 0, 23 zc 0, 45 0.41 zc 0, 53 0, 49   0, 58 0, 55




Таблица П2. 12. Приращение диаметров чистовых зубьев первой группы ∆ dчj



Количество чистовых зубьевZЧ Номер чистового зуба

∆ dчj, мм
  0, 04 0, 06
  0, 04 0, 06 0, 08 0, 10
  0, 04 0, 04 0, 06 0, 06
  0, 04 0, 04 0, 06 0, 06 0, 08 0, 08 0, 10 0, 10





ТаблицаП 2.13. Допуски на диаметры зубьев



Диаметр калибрующих зубьев Dk, мм S≤ 0, 05 мм 0, 05 мм ˂ S≤ 0, 08 мм S˃ 0, 08 мм
Черновые зубья Переходные зубья Черновые зубья Переходные зубья Черновые зубья Переходные зубья
До 50, 0 -0, 010 -0, 005 -0, 015 -0, 007 -0, 020 -0, 010
Св. 50, 0 -0, 015 -0, 007 -0, 020 -0, 010 -0, 020 -0, 010



Таблица П2.14. Количество выкружек на черновых и переходных зубьях

Средний диаметр зубьев dср, мм Количество зубьев в секции ZC и ZСП

Количество выкружек

Св. 11 до 14
Св. 14 до20
Св. 20 до22
Св. 22 до30
Св. 30 до 38
Св. 38 до 45
Св. 45 до 50
Св. 50 до 55
Св. 55 до 65
Св. 65 до 70
Св. 70 до 75
Св. 75 до 80
Св. 80 до 90
Св. 90 до 95
Св. 95 до 100



Таблица П2.15. Радиусы кругов для шлифования выкружек



Диаметр калибрующих зубьев dk, мм Радиусы кругов для шлифования выкружекRКРi, мм
До 15, 4 22, 5
Св. 15, 4 до 17, 3 30, 0
Св. 17, 3 до 20, 0 50, 0
Св. 20, 0 до 27, 8 22, 5
Св. 27, 8 до 32, 0 30, 0
Св. 32, до 34, 0 50, 0
Св. 34, 0 до 42, 3 22, 5
Св. 42, 3 до 48, 0 30, 0
Св. 48, 0 до 59, 6 22, 5
Св. 59, 6 до 62, 0 30, 0
Св. 62, 0 до 73, 8 22, 5
Св. 73, 8 до 76, 0 30, 0
Св. 76, 0 до 89, 9 22, 5
Св. 89, 9 до 100, 0 30, 0



Таблица П2.16.Допуски на диаметры передней и задней направляющей



Диаметры передней и задней направляющей dпн, dзн, мм Передняя направляющая Задняя направляющая
Верхнее отклонение ES, мм Нижнее отклонение EI, мм Верхнее отклонение ES, мм Нижнее отклонение EI, мм
6, 0 0, 017 0, 035 0, 010 0, 022
10, 0 0, 023 0, 045 0, 013 0, 027
18, 0 0, 030 0, 055 0.016 0,)33
30, 0 0, 040 0, 070 0, 020 0, 040
50, 0 0, 050 0, 085 0, 025 0, 050
80, 0 0, 065 0, 105 0, 030 0, 060
120, 0 0, 080 0, 125 0, 040 0, 075





Таблица П2.17.Диаметры центровых отверстий



Диаметр хвостовика dхв, мм 4, 0 5, 0 6, 0 10, 0 14, 0 20, 0 30, 0 40, 0 60, 0
Диаметр центр.отв. по ГОСТ14034-68, мм 1, 0 1, 25 1, 6 2, 0 2, 5 3, 15 4, 0 5, 0 6, 3




Таблица П2.18.Рассчитанные варианты режущей части протяжек

N° варианта Шаг черновых зубьев ti Глубина профиля зубьев hi Колич. зубьев вчерн. секции zc Подача на черновых зубьях Количество зубьев Длина режущей части lp
Sдоп Допусти- мая размеще- нием стружки Sc Допусти- мая силой резания Sp Допусти- мая сворачи- ваемостью стружки Sh Лимити-рующая Sлим Черно-вые zcч Пере-ходные Zn Чисто-вые и калибр. Zч + Zк Zв




Таблица П.2.19. Структура рабочей части и параметры зубьев протяжки

Структура рабочей части протяжки Черновые зубья Переходные зубья Чистовые зубья Калибрующие зубья Запасные калибрующие зубья Выглаживающие зубья
Порядковые номера зубьев
Диаметры зубьев, мм
Допуски на диаметры зубьев, мм
Шаги зубьев, мм
Задние углы на зубьях
Допуски на задние углы на зубьях

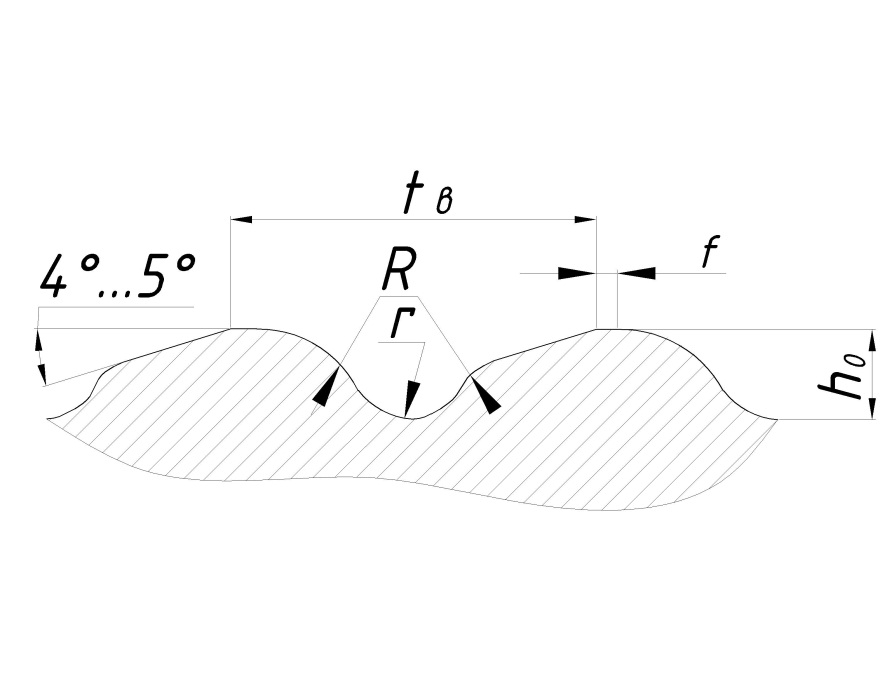

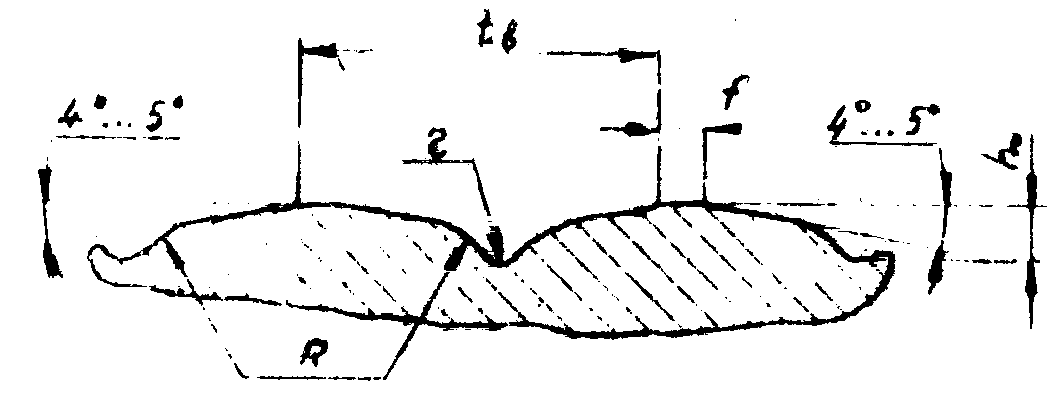

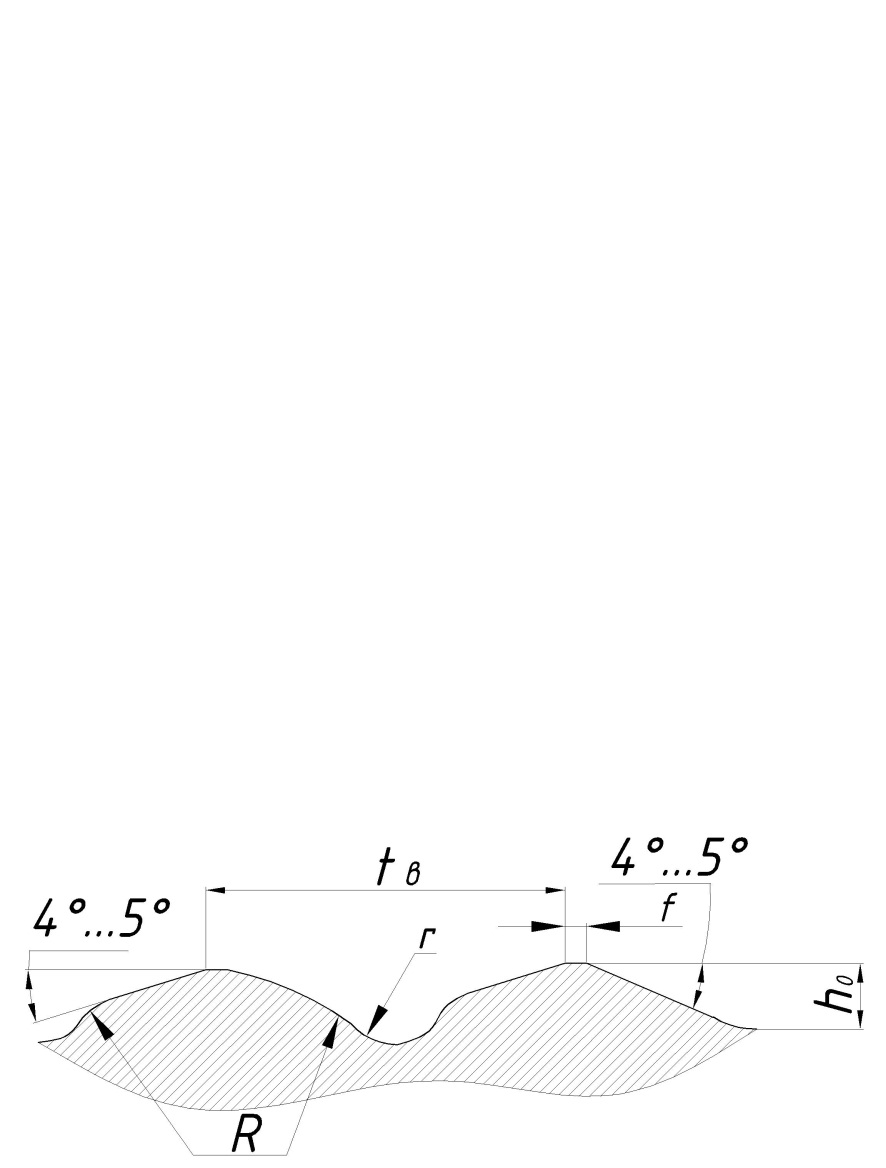

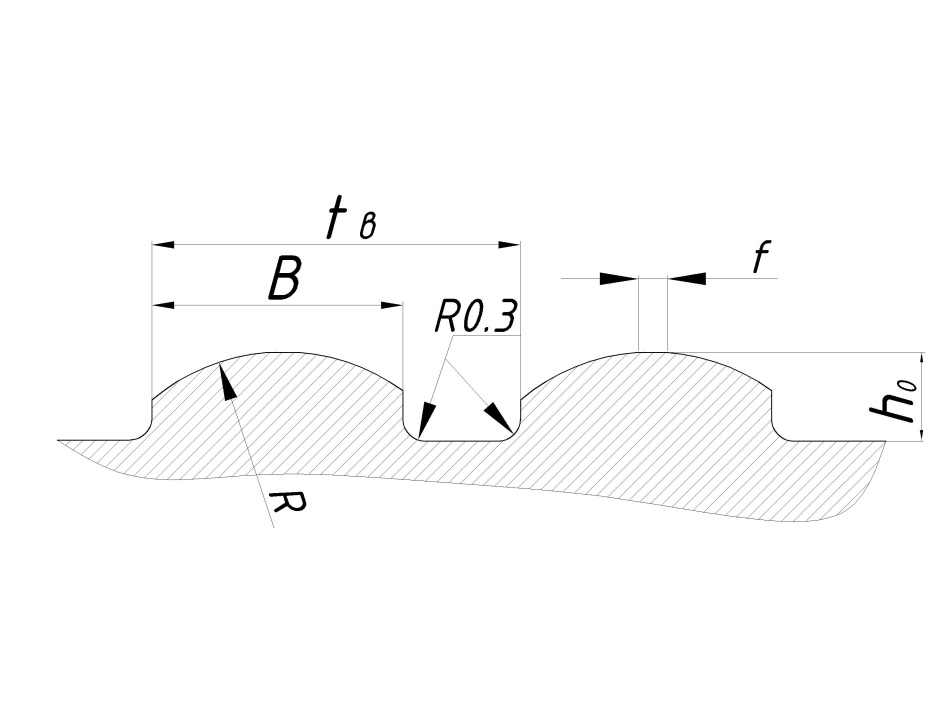

Таблица П2. 20. Профили выглаживающих зубьев

Тип Конструктивные особенности Размеры профилей
Тип 1     t 1≤ 6мм; В=0, 7t1; R = 0, 8 t1; hв = 0, 2 t1; f = 0, 8…1 мм.
Тип 2       t1˃ 6 мм; R» (0, 15…0, 25)t1; r» 0, 5…1 мм; hв» (0, 15…0, 25) t1; f»(0, 8…1)
Тип 3

Примечание: - Шаги выглаживающих зубьевtв переменные и принимаются равнымиcоответственно шагам t1, t2, t3калибрующих зубьев,

- при расчетах параметров выглаживающих зубьев принимают величину шага t1,





Таблица П2. 21. Конструктивные параметры твердосплавных выглаживающих колец и пример закреплениявыглаживающих колец на протяжке.

  В =(0, 5…1)tвi, b = 0, 5(В - fв) fв = (0, 05…0, 15) В, R = (0, 15…0, 25)b, y = 4°…5°.






⇐ Предыдущая1234567
Поделиться с друзьями:
mylektsii.su - Мои Лекции - 2015-2024 год. (0.023 сек.)Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав Пожаловаться на материал
