Сварка полипропиленовых труб инструкция

Для сварки полипропиленовых труб тех диаметров, которые обычно используют в системах подачи питьевой воды, горячего водоснабжения и отопления, достаточно стандартного набора инструмента для полипропиленовых труб: сварочного аппарата, нагревающих насадок, держателя для труб, подставки, шаблона отверстий, ножниц, рулетки, болтов для закрепления насадки, шестигранного ключа, уровня и гаечных ключей.

При сварке небольших изделий применяют компактный переносной аппарат мощностью до 1500 Вт, таких как, " Candan СМ - 01" или " Candan СМ - 03", работающий от сети напряжением 220 В. Самая важная часть сварочного аппарата – насадки для паяльника, нагревающие внутреннюю и внешнюю поверхность деталей, которые подлежат соединению. Насадка состоит из двух деталей. Труба подсоединяется к детали с отверстием. В фитинг вставляется другая деталь насадки. Насадки устанавливают и прикручивают до начала процесса нагревания. Поверхности насадок покрыты тефлоном, который помогает содержать насадки в чистоте, предотвращает прилипание расплавленного пластика к сварочному аппарату и способствует правильному протеканию процесса сварки двух однородных материалов. Поэтому тефлоновое покрытие всегда должно быть чистым и не должно иметь никаких повреждений. Чтобы продлить срок службы насадок, их следует защищать от воздействия металлических инструментов, ударов, грязи и масла. При работе вне мастерской сварочный аппарат для полипропиленовых труб следует устанавливать на специальную подставку. Резка труб диаметром до 63 мм осуществляется с помощью ножниц (резака для труб). Для труб большего диаметра используют специальные ножницы или металлическую пилу.

Последовательность операций при сварке полипропиленовых труб:

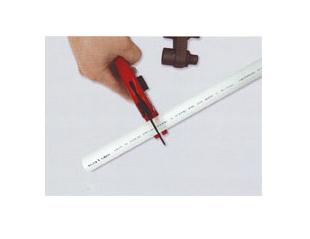

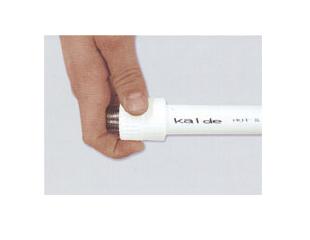

- Отрезать трубу нужной длины, трубы должны быть обрезаны перпендикулярно центру трубы. Глубину сварки следует отмерить от конца трубы и отметить. У труб с алюминиевым слоем необходимо снять наружный слой полипропилена и удалить алюминиевую фольгу специальным инструментом (шейвером).

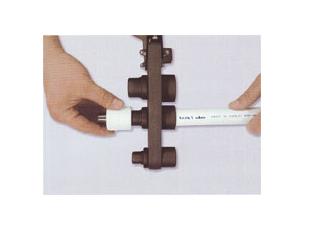

- Соединяемые поверхности полипропиленовых труб и фитингов следует очистить. Сварочный аппарат должен нагреться до 260 °C. Сварка полипропиленовых труб производится только после того, как выключится контрольный индикатор. Лицо, осуществляющее сварку, должно проверить внешнюю поверхность трубы и внутреннюю поверхность фитинга, которые были нагреты сварочным аппаратом, чтобы удостовериться, что они нагреты до необходимого состояния (необходимо убедиться – достаточно ли мягок пластик). Трубы и фитинги должны быть нагреты одновременно. Сразу после нагрева труба должна быть вставлена в фитинг и прижата по направлению оси. Не следует двигать детали во время процесса сплавления и менять их положение после первой секунды соединения. Время, необходимое для нагрева, соединения и остывания полипропиленовых труб, зависит от их размера.

Для того, чтобы пайка полипропиленовых труб прошла надежно и качественно, следует строго соблюдать указанное время нагрева. Если нагревать детали больше положенного времени пластик расплавится слишком сильно и детали деформируются. Если же нагревать детали меньше положенного времени – они не достигнут необходимого для сплавления состояния, что в дальнейшем может привести к протечкам.

Время нагрева полипропиленовых труб

Способы крепления труб должны иметь размеры, соответствующие диаметрам монтируемых труб. Неподвижно и подвижно фиксирующиеся крепления должны быть выбраны так, чтобы не повредить наружную поверхность труб.

Оптимальные соединительные и крепежные детали – покрытые пластиком держатели, предназначенные для синтетических труб. Неподвижно фиксирующие крепления используют для закрепления трубы и удержания ее в определенных точках с целью предотвращения нежелательных движений. При установке трубы следует определить, в каких точках (на каждом ее участке) будут расположены неподвижно фиксирующие крепления. Таким образом, движения трубы ограничиваются и обеспечивается стабильность трубопровода. Кроме того, следует определить места нахождения фитингов и выбрать расстояние между неподвижно фиксирующими креплениями таким образом, чтобы не мешать удлинению трубы и труба могла бы выдержать нагрузку в случае увеличения давления.

При креплении труб к потолку расстояние между креплениями не должно быть большим. Отметим, что на потолке не следует использовать подвижно фиксирующие крепления. При установке выводящих труб (если труба прикреплена прямому выходного отверстия) отсутствует необходимость в использовании подвесных компенсационных приспособлений. Чтобы компенсировать действие силы термического расширения трубы, держатели и крепления должны быть правильно расположены и прочно прикреплены к стене.

Подвижно фиксирующие крепления должны быть установлены так, чтобы не препятствовать движению в осевом направлении и не повредить внешнюю поверхность трубы. При присоединении фитинга с арматурой следует обеспечить трубе свободное движение, осуществляемое, по возможности, в осевом направлении, а не под углом.

Зачистной инструмент (Шейверы)

Зачистка для армированных полипропиленовых труб предназначена для снятия тонкого слоя полипропилена с наружной части трубы и промежуточного армирующего слоя алюминиевой фольги с края трубы для их подготовки к сварке. Натоящий зачистной инструмент предназначен только для труб с классической (наружной) армировкой.

Ассортимент зачистного инструмента позволяет работать с трубами диаметром от 16 до 110 мм. Зачистной инструмент для полипропиленовых труб до 63 диаметра выпускаются двусторонними и предназначены для зачистки труб двух разных диаметров, что очень удобно при работе с трубами разных диаметров.

Зачистной инструмент имеет корпус из дюралюминия, благодаря чему, у корпуса небольшой вес и он противостоит воздействию коррозии, что тоже немаловажно при работе в условиях повышенной влажности. Ножи зачистного инструмента для полипропилелновых труб изготавливаются из инструментальной стали с высокой защитой от затупления. Зачистки для труб, для удобства работы и уменьшения усилия на инструмент при работе с ним, имеют съемные рукоятки.

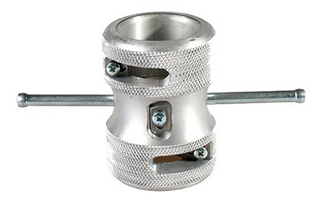

Зачистной инструмент

Торцеватель для труб

Торцеватель для труб или зачистной инструмент для среднего слоя, предназначен для удаления алюминиевой фольги армированных полипропиленовых труб с внутренней армировкой. Хотя такие трубы называются " не требующие зачистки", их все равно нужно зачищать, т.е. торцевать.

При помощи торцевателя, специальными ножами, слой алюминиевой фольги вырезается с края трубы на глубину ее нагрева, которая необходима для сварки трубы с фитингом. Это очень важная процедура подготовки трубы к сварке, если этого не сделать или сделать некачественно, то при сварке, слой армировки будет мешать, т.к. пластик расплавится, а алюминий нет, и получится некачественный шов, где вода будет соприкасаться с алюминием, что повлечет за собой развитие коррозии и последующую течь, которая может возникнуть уже через год. А представьте, если у вас дорогой ремонт, а трубы замурованы в стену или под гипсокартон.

Торцеватель для труб имеет регулирующиеся ножи, позволяющие подстроит торцеватель под трубу любого поизводителя, а двухсторонняя конструкция торцеателя предназначена для зачистки двух разных размеров труб.

Торцеватель

Шейвер для труб (насадка на дрель)

Шейвер для труб или насадка на дрель для зачистки армированных полипропиленовых труб предназначена для снятия тонкого слоя полипропилена с наружной части трубы и промежуточного армирующего слоя алюминиевой фольги с края трубы, для их подготовки к сварке.

Применяется зачистной инструмент на дрель при большом объеме работ по строительству систем отопления с применением классических армированных полипропиленовых труб (с наружной армировкой) для облегчения процесса подготовки к сварке. Корпус зачистного инструмента под дрель выполнен из алюминия марки Д16Т, нож из инструментальной стали Р6М5. Шейвер для труб может быть установлен как на дрель, так и перфоратор.

Зачистной инструмент (под дрель)
