Справочные данные на диоды
|
|
КД103
Диффузионные кремниевые диоды. Конструктивно оформлены в пластмассовом корпусе с гибкими выводами. Положительный вывод маркируется цветной точкой. Масса не более 0, 1 г.

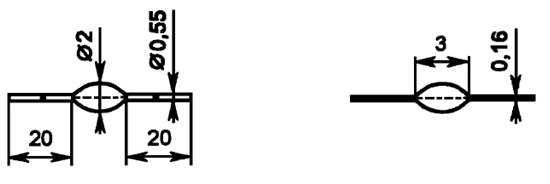

Размеры корпуса кремниевого диода КД103
Д312
Диоды германиевые мезадиффузионные. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами привидятся на корпусе. Масса не более 0, 6 г.
Размеры корпуса германиевого диода Д312
Электрические параметры диодов
| Параметр | КД103 | Д312 |
| Максимальное постоянное обратное напряжение, В | ||
| Максимальный обратный ток, мкА | 0, 4 | |
| Максимальный прямой ток, мА | ||
| Максимальное прямое напряжение, В | 0, 5 | |
| Максимальное импульсное обратное напряжение, В | ||
| Максимально допустимый прямой импульсный ток, А | 0, 5 | |
| Максимальное время восстановления, мкс | 0, 5 | |
| Рабочая частота, КГц | - | |
| Рабочая температура, С | -60…100 | -60…100 |
| Общая ёмкость, пФ |
Полная схема замещения диода
Для оценки частотных свойств диода следует учитывать общую емкость диода С Д, являющуюся суммой барьерной и диффузионной емкостей, а также сопротивления контактов. На рисунке 7 приведена такая модель.
Здесь RД – нелинейное сопротивление перехода, С бар – и С диф - нелинейные барьерная и диффузионная емкости перехода, R – сопротивления контактов.
