Упражнение 3. Исследование области синхронизации при воздействии синусоидальным сигналом отрицательной полярности.

1. Проведем измерения как в прошлом упражнении, только теперь будем подавать синхросигнал синусоидальной формы отрицательной полярности.

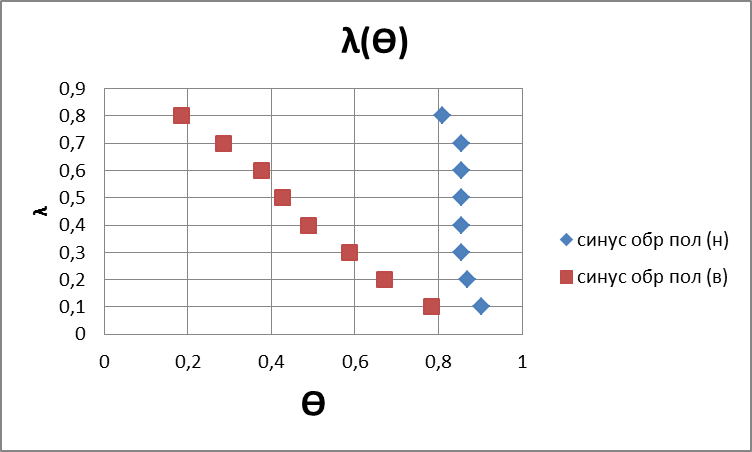

2. Получим следующий график:

Сделаем сделующее упражнение и сравним графики.

Упражнение 3. Исследование области синхронизации (к=1, к=2) при воздействии прямоугольными импульсами.

1. Снимем зависимость λ (ϴ) как в прошлых упражнениях, подав соответствующий синхросигнал

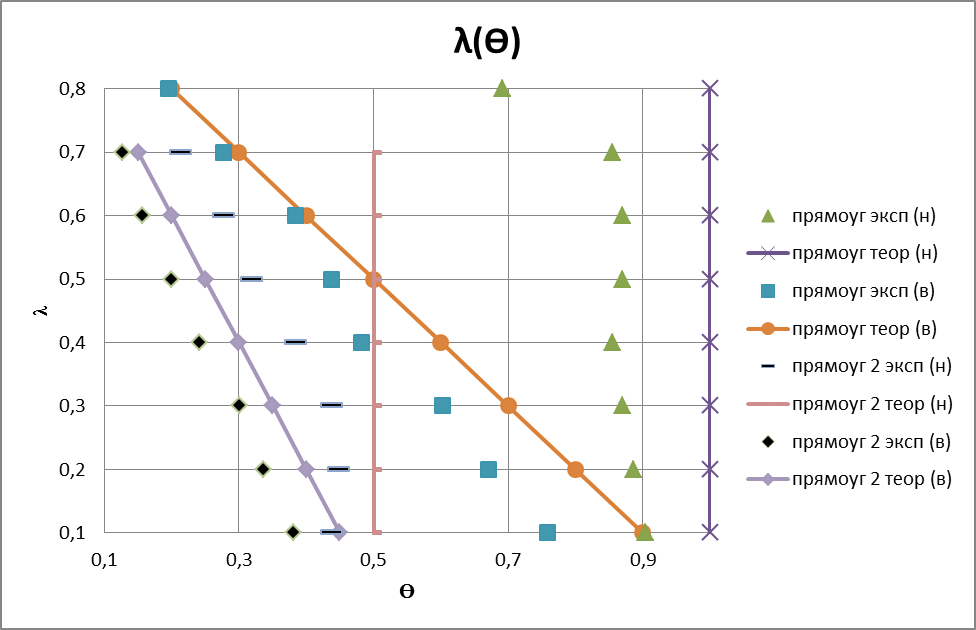

2. Построим графики.

3. Нанесем на график значения теоретически рассчитанной зависимости λ (ϴ)

kϴ _н=1 и kϴ _в=1-λ (к – номер гармоники, на которой производится синхронизация)

Вывод: Экспериментальные кривые по форме близки к теоретическим, однако нельзя сказать, что они совпадают. Это можно объяснить так же, как в первом упражнении.

Графики зависимости λ (ϴ) для синусоидальных импульсов отрицательной полярности по форме совпадают с графиком для прямоугольных сигналов (к=1).

Упражнение 4. Исследование области синхронизации (к=1) при воздействии короткими импульсами.

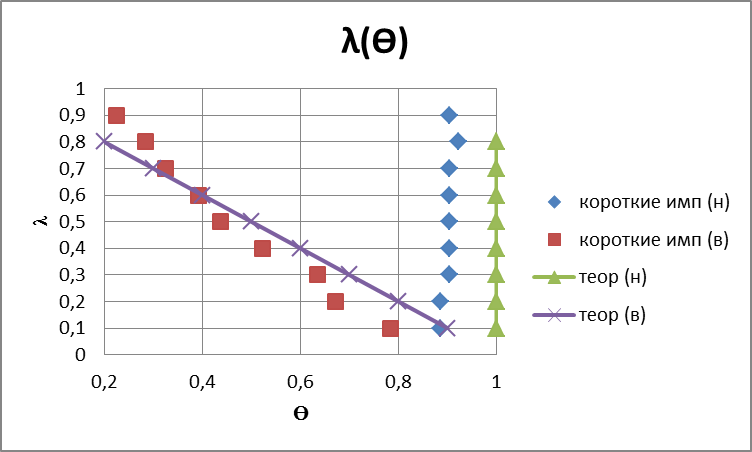

1. Снимем зависимость, построим график:

Вывод: При синхронизации этим типом сигнала так же нет совпадения практического результата с рассчитанным теоретически. Это можно объяснить искажениями, о которых говорится в выводе первого упражнения.
