Схема подключения двухклавишного выключателя






Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

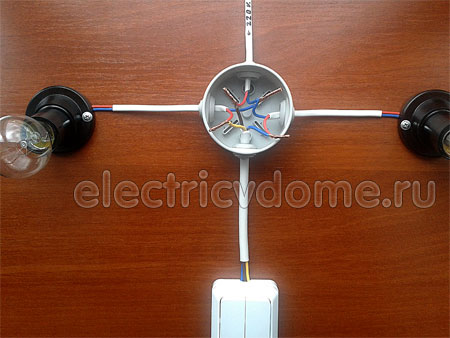

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.



С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт - коричневого цвета, а провода с двух выходов синего и желтого.

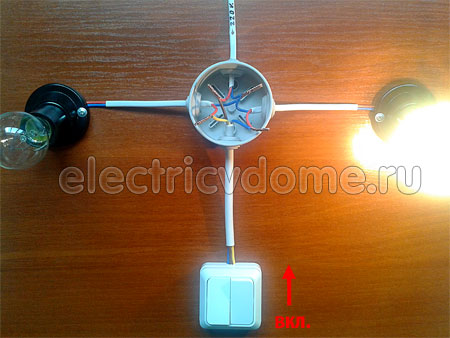

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.



К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

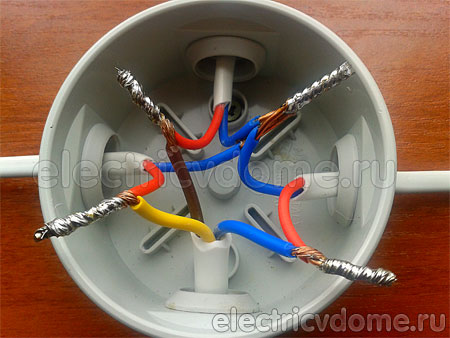

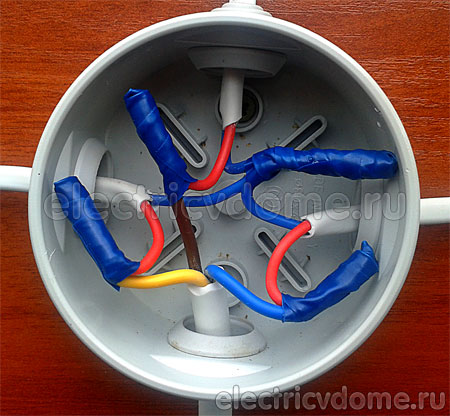

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.
