Гидравлическая увязка сетей горячего водоснабжения в режиме циркуляции.

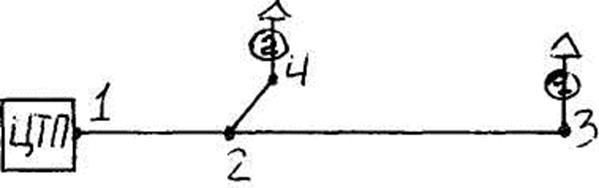

1) Выбор главной магистрали: 1-2-3- главная магистраль; 2) Вычисляются гидравлические потери на главной магистрали: ∆ р=ipℓ (1+кℓ)кехр, где ip – удельные потери давления, (Па/м), ℓ -длина участка, (м); кℓ – коэффициент, учитывающий местные потери; кехр –коэффициент учитывающий увеличение потерь давления в процессе эксплуатации. 3) В результате гидравлического расчета определяются потери главной магистрали; 4) Увязка. Потери в параллельных кольцах одинаковы. Потери ∆ р2-3-3'-2' =∆ р2-4-4'-2' ±10%; Потери основной магистрали: ∆ р2-3-3'-2'=∆ р2-3+∆ рсек.узла1+∆ р3'-2'; ∆ р2-4-4'-2'=∆ р2-4+∆ рсек.узла2+∆ р4'-2'. Поскольку подающий и циркуляционный трубопровод имеют разные диаметры, то гидравлические потери ∆ р на подающих и циркуляционных участках будут разные.

Гидравлическая увязка сетей горячего водоснабжения в режиме водоразбора.. 1) Выбор главной магистрали: 1-2-3- главная магистраль; 2) Вычисляются гидравлические потери на главной магистрали: ∆ р=ipℓ (1+кℓ)кехр, где ip – удельные потери давления, (Па/м), ℓ -длина участка, (м); кℓ – коэффициент, учитывающий местные потери; кехр –коэффициент учитывающий увеличение потерь давления в процессе эксплуатации. 3) В результате гидравлического расчета определяются потери главной магистрали; 4) Увязка. Потери в параллельных кольцах одинаковы. Потери ∆ р2-3 =∆ р2-4 ±10%; Потери основной магистрали: ∆ р2-3=∆ р2-3+∆ рtr1'; ∆ р2-4-4'-2'=∆ р2-4+∆ рtr1+∆ р4'-2'. При увязке тепловых сетей потери на участках подающей и обратной магистрали одинаковы ∆ р2=∆ р.
