Функции и соответствующие цвета для штекеров по стандарту ISO при подключении магнитолы.

По стандарту существуют два штекера:
Коричневый штекер рисунок 2 (нижний) выходы для звукового сигнала на акустику в автомобиле
Черный штекер рисунок 2 (верхний) питание автомагнитолы и ее дополнительные опции.
Ниже приведен рисунок 10 с маркировкой вывода цвета провода и соответствующей ему функцией выполняемой магнитолой посредством данной проводки при установке, подключении.

Рисунок 10 распиновка штекера установки, подключения магнитолы по стандарту ISO.

Дополнительно при установке магнитолы хотелось бы отметить следующие важные факторы:

- Питание лучше всего осуществить отдельной проводкой (если оно не предусмотрено) от аккумулятора до самой магнитолы или в крайнем случае от прикуривателя, то есть от силовых цепей проводки. При этом если проводка будет тянуться от аккумулятора применять питающие провода надо не менее диаметра проводов на выходе магнитолы.
- Также при питании магнитолы задействованы два провода красный и желтый. Отключаемый через замок зажигания провод маркируется как ACC, а не отключаемый с " прямым" питанием BATT. В данном случае желтый отвечает за питание памяти магнитолы (настройки) а красный (силовой) отключает работу магнитолы и предполагает соединение с замком зажигания.
То есть при остановке и выключении зажигания магнитола будет автоматически выключаться. Наиболее удобным на мой взгляд будет параллельное присоединение красного и желтого провода, при этом выключение магнитолы будет осуществляться только с помощью кнопки на панели магнитолы. Но здесь могут быть определенные проблемы, так как некоторые магнитолы выполнены схематично так, что усилитель магнитолы (выходные каскады) постоянно будут питаться открасного провода и в режиме ожидания, соответсвенно такая магнитола будет потреблять повышенный ток в режиме ожидания, что может привести к быстрой разрядке аккумулятора автомобиля на стоянке. (как правило дешевый китай и магнитолы Blaupunkt) Оптимальным в этом случае поставить отдельный выключатель на красный провод магнитолы. Соответсвенно отключать питание при длительной стоянке. Для того чтобы не забывать выключать магнитолу, можно смонтировать простую электрическую схему, которая будет подключать и отключать магнитолу автоматически от сигнализации.

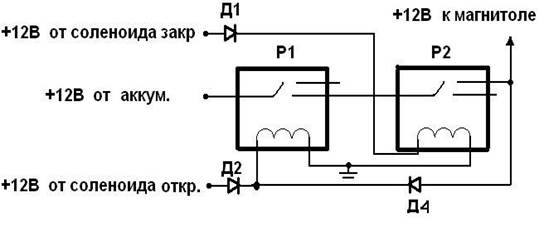

Рисунок 10а Автоматическое включение и отключение магнитолы от сигнализации автомобиля.

Данная схема подключения и отключения магнитолы работает следующим образом: на автомобиле должен быть установлен двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций. При открывании дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию. При положительном импульсе во время закрывания произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние.
У этой схемы есть один минус повышенное энергопотребление за счет дополнительного реле Р1 которое всегда будет включено вместе с работающей магнитолой.
- Подключение на провод питания антенны синий (иногда бело синий) потребителя более 300 мА не допустимо, так как повлечет за собой выход из строя данной функции, а того хуже и самой магнитолы. Данный провод предназначен для питания активных антенн. Питание на антенну автоматически подается после включения магнитолы и соответственно выключается после выключения магнитолы.
(Данное подключение контактов по цветам соответсвует большинству магнитол, но не всем. Бывают крайне редкие исключения.)
Дополнительно хотелось сказать о заблуждениях, когда магнитола на значительной громкости или при воспроизведении низких частот выключается или у нее мерцает экран. Многие думают, что это зависит от питающих проводов и от их сечения, но эта зависимость проявляется от источника питания (аккумулятор, генератор) и его невозможности выдать необходимый ток для питания магнитолы. Наилучшим вариантом при установке магнитолы и решением этой проблемы будет подключение конденсатора обеспечивающего стабильное питание магнитолы. Более подробно о подключении конденсатора можно посмотреть в разделе Подключение конденсатора (емкости) к автомагнитоле, сабвуферу, усилителю в автомобиле. Рекомендации о необходимом сечении провода, обеспечивающем работоспособность и безопасность подключаемой магнитолы можно посмотреть в статье " Выбор сечения автомобильного провода для подключения нагрузки"
