На ударное воздействие шума

Расчет междуэтажных перекрытий на ударное воздействие шума сводится к определению индекса приведенного уровня ударного шума (дБ) и сравнению его с нормативным значением (дБ), приведенным в приложении 1.

При этом следует добиваться выполнения условия, чтобы рассчитанное значение было не более нормативного значения .

5.1. В случае, когда для проектируемого перекрытия известна частотная характеристика в нормируемых октавных полосах частот от 100 до 3150 Гц, определение расчетного индекса приведенного уровня ударного шума осуществляется путем сопоставления известной частотной характеристики с нормативной частотной характеристикой, приведенной на рис. 6.

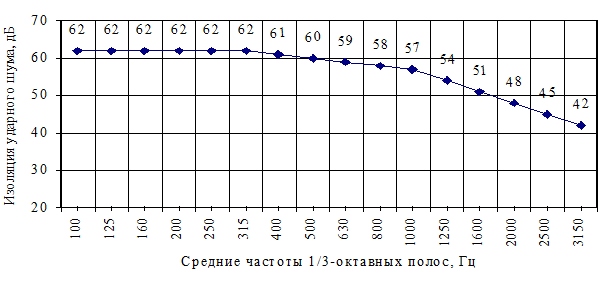

Рис. 6. Нормативная частотная характеристика приведенного уровня ударного шума под перекрытием

5.2. Определение расчетного индекса приведенного уровня ударного шума производится в следующей последовательности:

1) на рис. 6 с изображенной нормативной частотной характеристикой наносится известная частотная характеристика приведенного уровня ударного шума для проектируемого перекрытия;

2) определяется сумма неблагоприятных отклонений известной частотной характеристики приведенного уровня ударного шума для проектируемого перекрытия от нормативной кривой.

Если сумма неблагоприятных отклонений максимально приближается к 32 дБ, но не превышает эту величину, то значение индекса составляет 60 дБ.

Когда сумма неблагоприятных отклонений превышает 32 дБ, нормативную кривую частотной характеристики следует сместить вверх на целое число децибел, чтобы новая сумма неблагоприятных отклонений не превышала величину 32 дБ.

В том случае, когда сумма неблагоприятных отклонений значительно меньше 32 дБ или неблагоприятные отклонения отсутствуют, нормативную кривую частотной характеристики необходимо сместить вниз от первоначального положения на целое число децибел, чтобы новая сумма неблагоприятных отклонений максимально приближалась к 32 дБ, но не превышала эту величину.

В перечисленных последних двух случаях за расчетную величину индекса приведенного уровня ударного шума (дБ) принимается ордината смещенной вверх или вниз нормативной частотной характеристики в 1/3-октавной полосе со среднегеометрической частотой 500 Гц.

5.3. Для междуэтажного перекрытия с полом на звукоизоляционном слое расчетный индекс приведенного уровня ударного шума (дБ) определяется по табл. 4 в зависимости от величины индекса приведенного уровня ударного шума плиты перекрытия и от частоты колебаний пола, лежащего на звукоизоляционном слое, f _o (Гц), определяемой по формуле

, (10)

где Е _д – динамический модуль упругости звукоизоляционного слоя, Па, принимаемый по приложению 4; m ₂ – поверхностная плотность пола (без звукоизоляционного слоя), кг/м²; h ₃ – толщина звукоизоляционного слоя в обжатом состоянии, м, определяемая по формуле (9).

Таблица 4

Конструкция пола	f р, Гц	Индекс изоляции воздушного шума перекрытием R w, дБ, при индексе изоляции несущей плитой перекрытия R wo, дБ
1. Деревянные полы по лагам, уложенным на звукоизоляционный слой в виде ленточных прокладок с Е д = 5·105 12·105 Па при расстоянии между полом и несущей плитой 60–70 мм
2. Покрытие пола на сборных плитах с m = 30 кг/м2 по звукоизоляционному слою с Е д = = 3·105 10·105 Па
3. Покрытие пола на монолитной стяжке или сборных плитах с m = 60 кг/м2 по звукоизоляционному слою с Е д = 3·105 10·105 Па

Окончание табл. 4

Конструкция пола	f р, Гц	Индекс изоляции воздушного шума перекрытием R w, дБ, при индексе изоляции несущей плитой перекрытия R wo, дБ
4. То же по звукоизоляционному слою из песка с Е д = 12·106 Па
5. Покрытие пола на монолитной стяжке или сборных плитах с m = 120 кг/м2 по звукоизоля­ционному слою с Е д = 3·105 10·105 Па
6. То же по звукоизоляционному слою из песка с Е д = 12·106 Па

Примечание. При промежуточных значениях поверхностной плотности стяжки (сборных плит) индекс следует определять по интерполяции, округляя до целого числа.

Величина индекса приведенного уровня ударного шума плиты перекрытия L _nwo определяется исходя из поверхностной плотности несущей плиты перекрытия m ₁:

При подвесном потолке из листовых материалов (ГКЛ, ГВЛ и т.п.) из значений L _nwo вычитается 1 дБ, при заполнении пространства над подвесным потолком звукопоглощающим материалом – 2 дБ.

5.4. Индекс приведенного уровня ударного шума L _nw (дБ) под перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять по формуле

L _wn = L _nwo – L _nw, (11)

где L _nwo – индекс приведенного уровня ударного шума для несущей плиты перекрытия, дБ; значения индексов указаны в п. 5.3; ∆ L _nw – индекс снижения приведенного уровня ударного шума, дБ, принимается по табл. 5.

Таблица 5
