Расчет соединения заклепками
|
|
Диайетр стержня заклепки определяется из условия d - 8 + (6...8) мм и окончательно принимается по ГОСТу - ближайшее большее значение к расчетному. Диаметр отверстия под заклепку принимаем do~ d + 1 мм. Длина заклепки определяется по формулам: 2 «2 Ь + 1, 5 d- для соединения внахлестку, It = 6 + 2 51 + 1> 5 d- для стыкового соединения, тт д - толщина склепываемых листов, 6/ ~ толщина накладки, принимаемая равной 2/36. Окончательная длина заклепки принимается по ГОСТу из ряда предпочтительных чисел. Расстояние между заклепками в ряду (шаг) определяется по формулам: / = 2 d0 + 8 — для однорядного шва, Г*~ 2, 6 '•# 4 15 - для двухрядного шва. Значение величины С и Сл (дорожка) принимается: С == 1, 5 d, Сх - 0, 8 / - при параллельном расположении заклепок, С| = 0, 6/- при шахматном.
Заклепочное соединение вычерчивается в двух видах с полным разрезом на 'месте главного вида. На поле чертежа записывается условное обозначение заклепки.
На чертеже должны быть указаны численные значения размеров 5, 6,, d, d0> С, pi, /, а также длина 2 заклепки.
Рисунок 26 - Виды заклепочных соединений
|

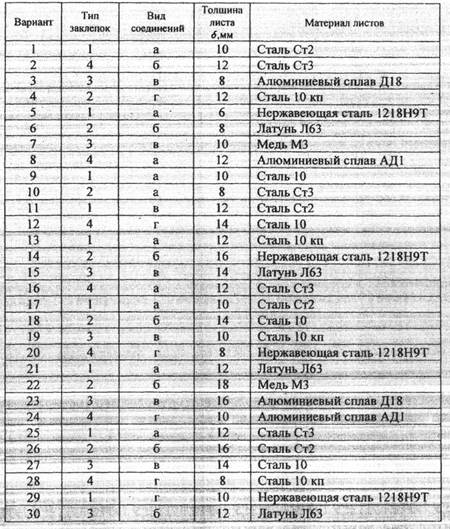

Таблица 13- Варианты соединения заклепками
СПИСОК ЛИТЕРАТУРЫ
1 Чекмарев, А.А. Справочник по машиностроительному черчению - 2-е
изд. перераб/ А.А Чекмарев, В.К. Осипов. М: Высшая школа, 2000. - 439 с.
2 Левицкий, В, С. Машиностроительное черчение и автоматизация
выполнения чертежей/ B.C. Левицкий - ML: Высшая школа, 1998.- 423 с.
3 Федореико, В, А, Справочник по машиностроительному Черчению/
В.А. Федоренко, АИ. Шошин. - Л.: Машиностроение, 1981.-416 с.
4 Новичихина, Л. И. Справочник по техническому черчению/ ЛИ. Но-
вичихина- Минск: Вышэйшая школа, 1976.-238 с.
5 Анурьев, В. И. Справочник конструктора-машиностроителя. Т.1/
ВИ.Анурьев - 5~е изд., перераб. й доп. - М.: Машиностроение, 1979, - 729 с.
6 Анурьев, В. И. Справочник конструктора-машиностроителя;
Т 2/В И Анурьев - М: Машиностроение, 1982. - 584 с.
7 Анурьев, В. И. Справочник констру ктора, машиностроителя..
Т. 3/В. И. Анурьев. - М: Машиностроение, 1982. - 576 с.
|
|
|
|
|

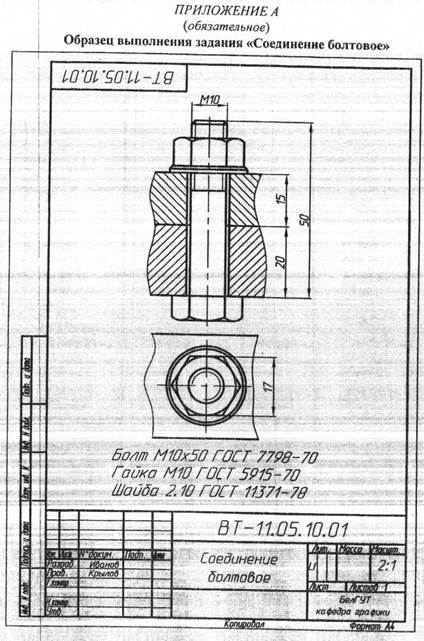

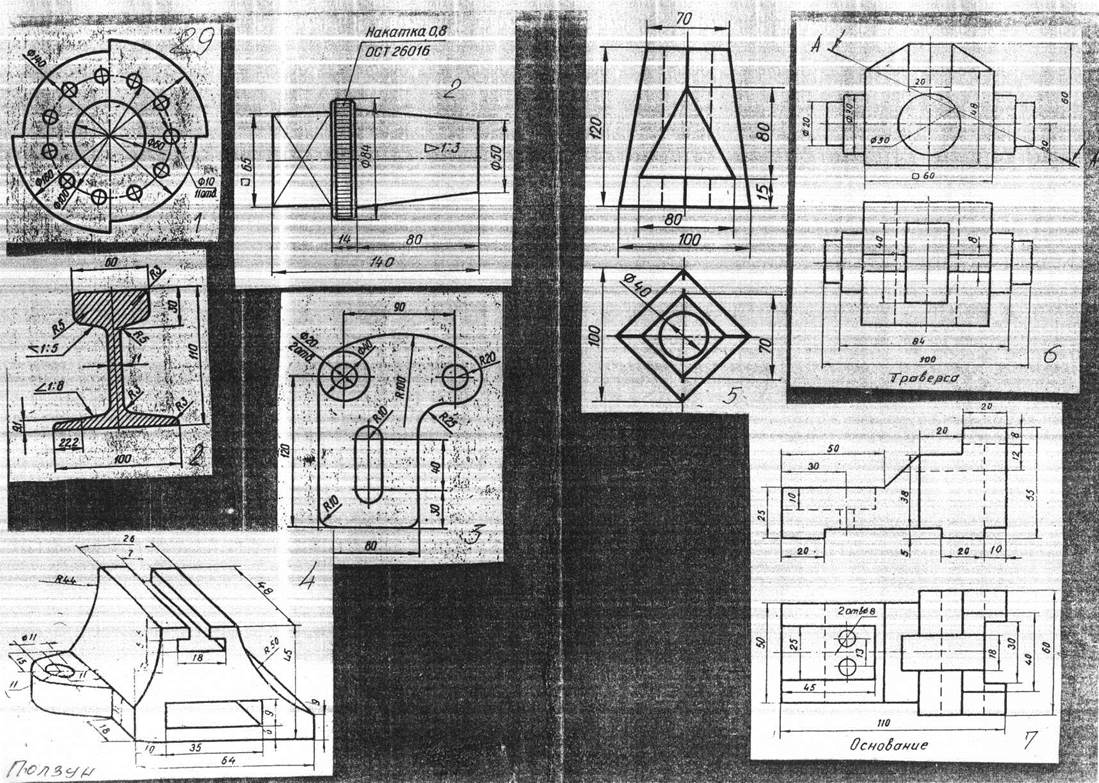

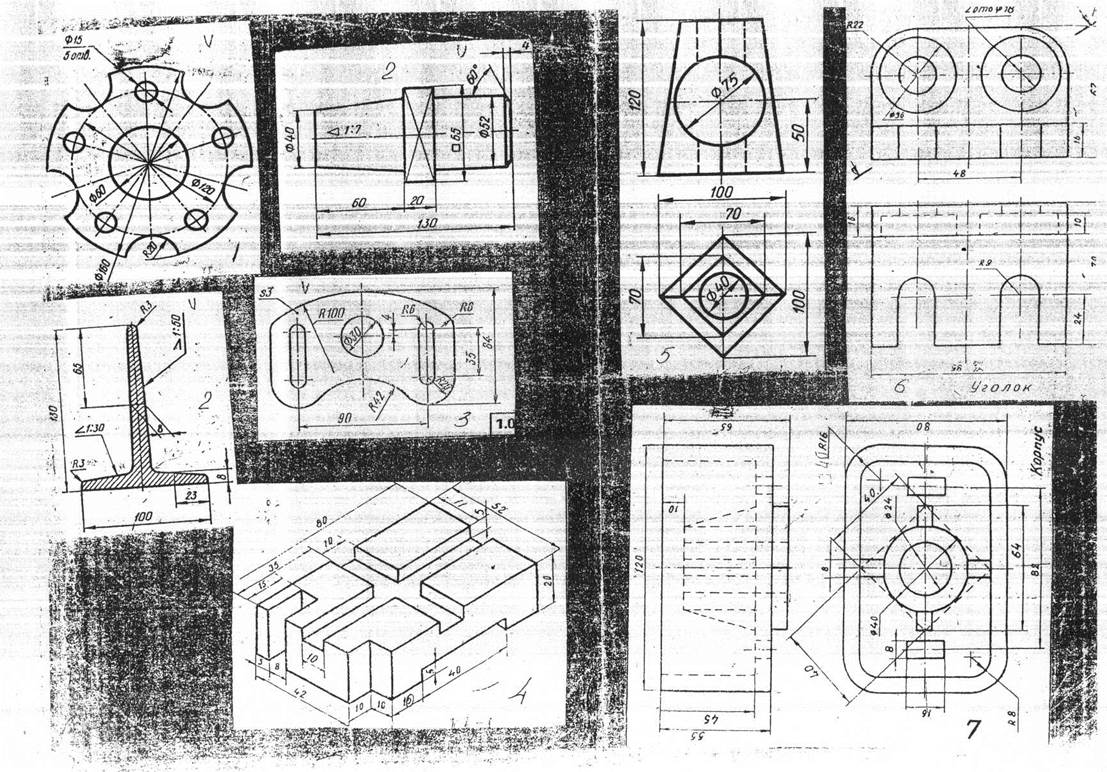

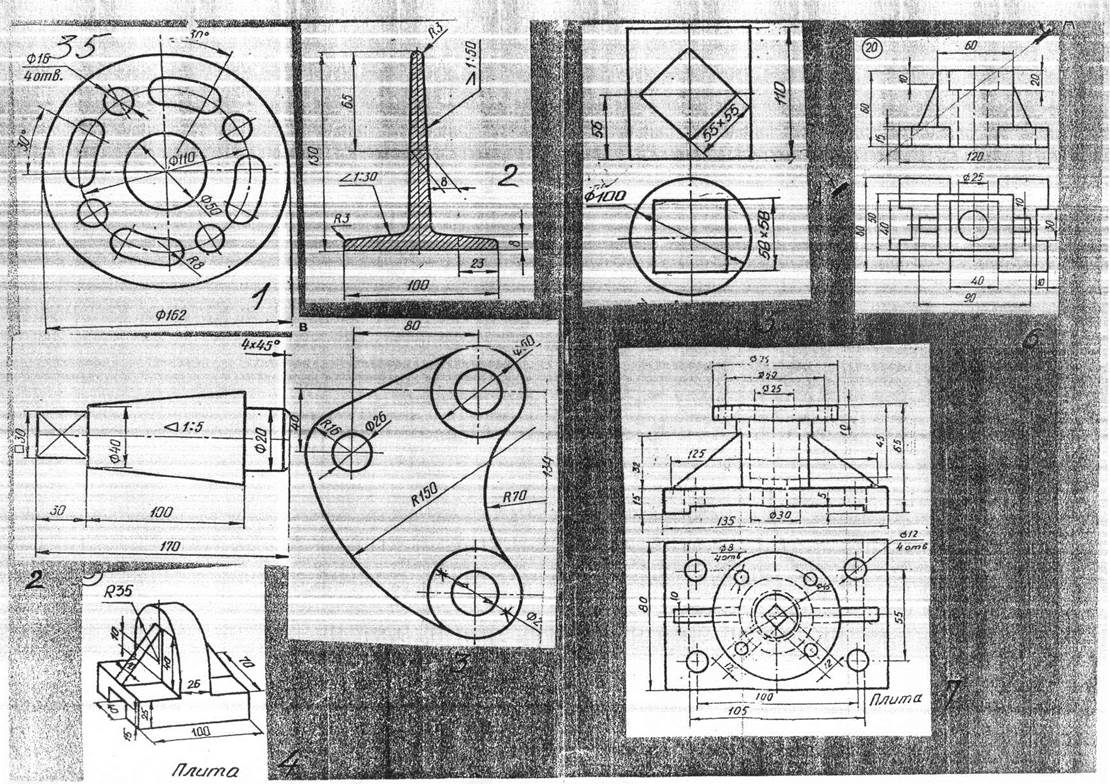

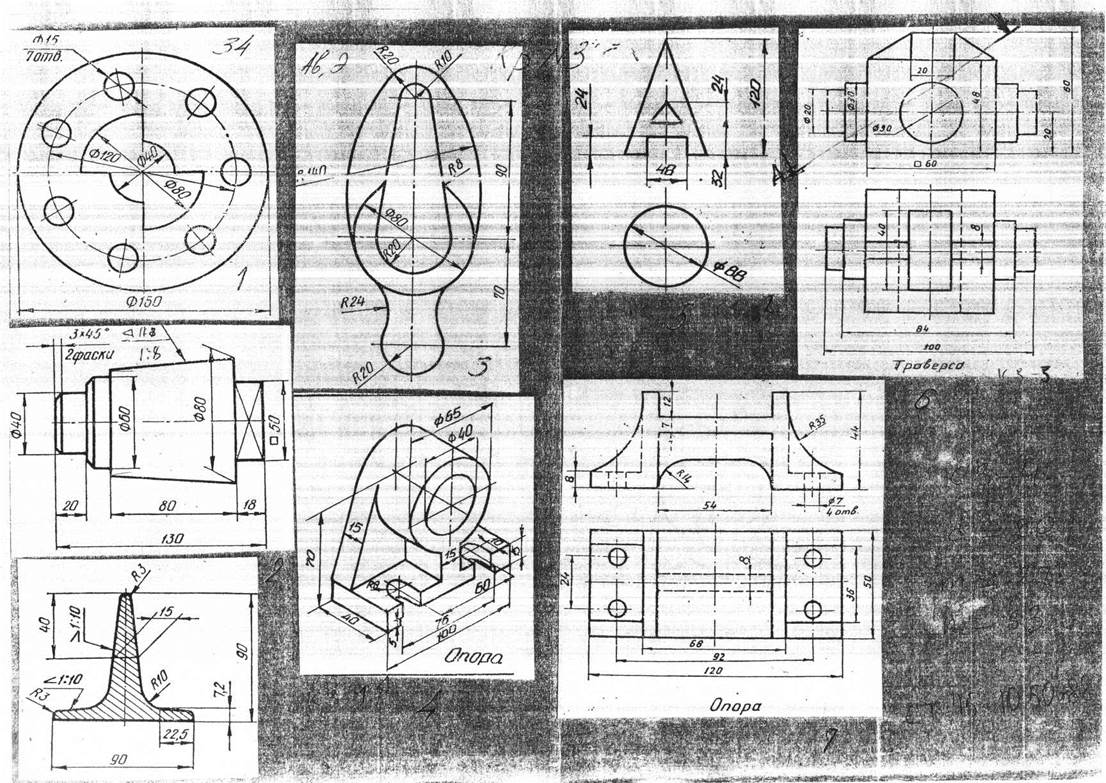

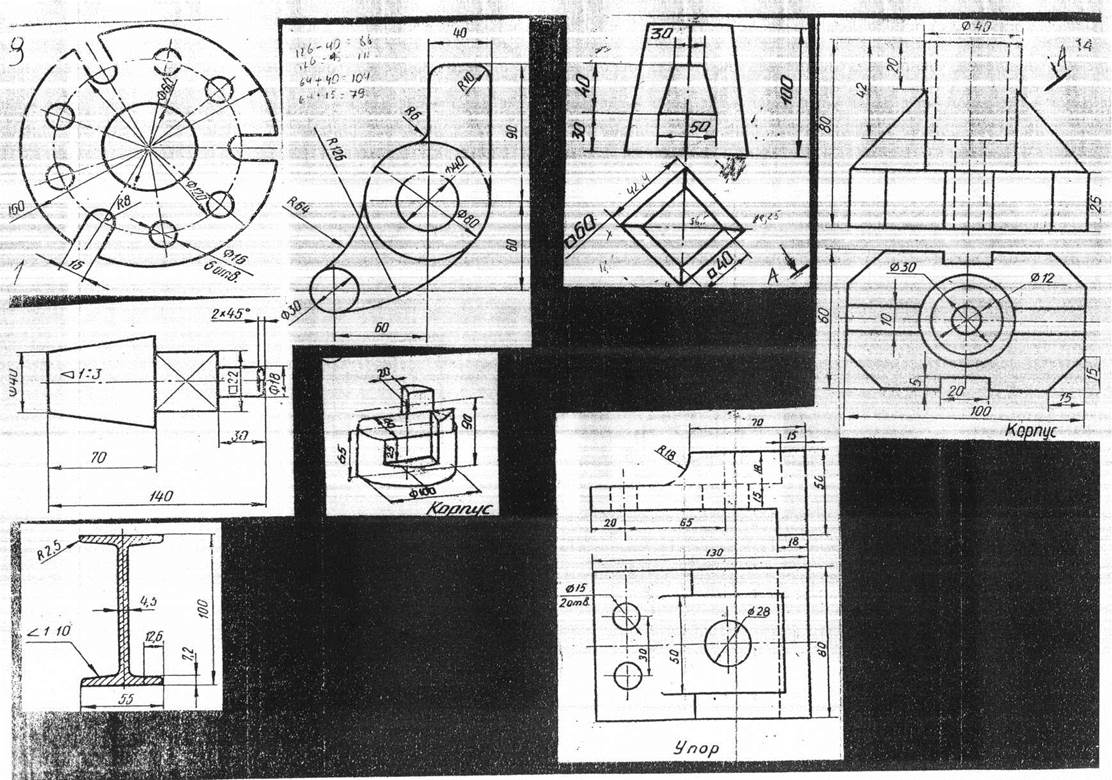

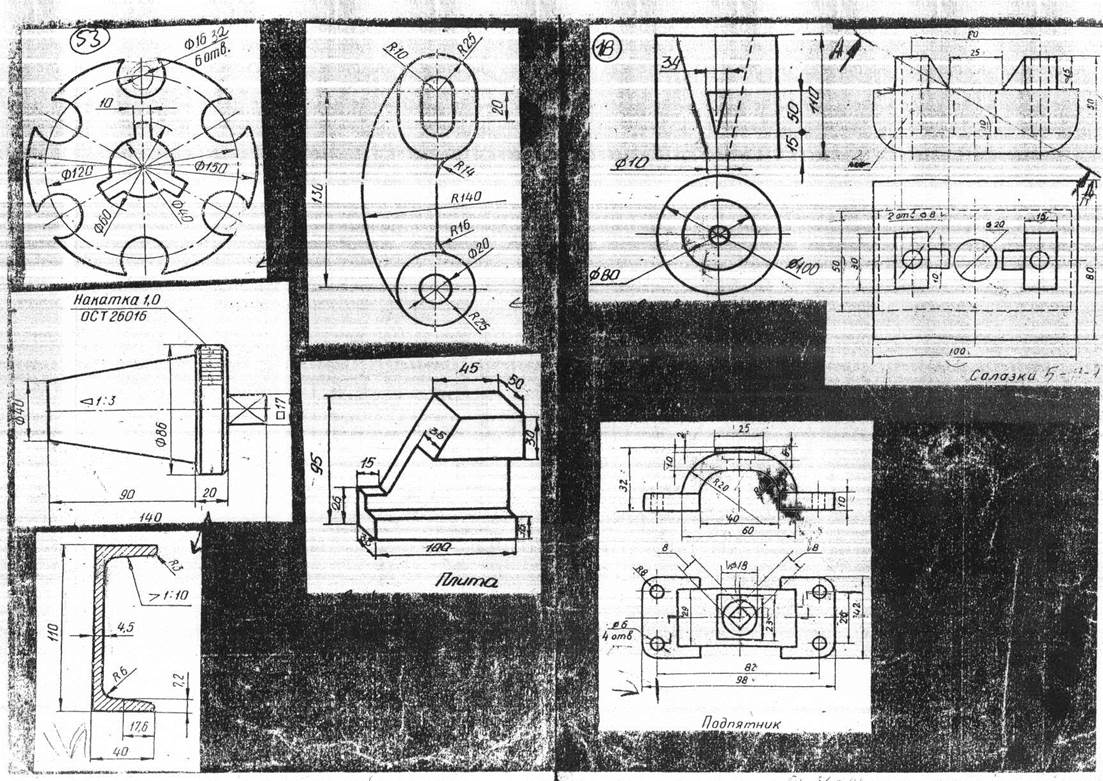

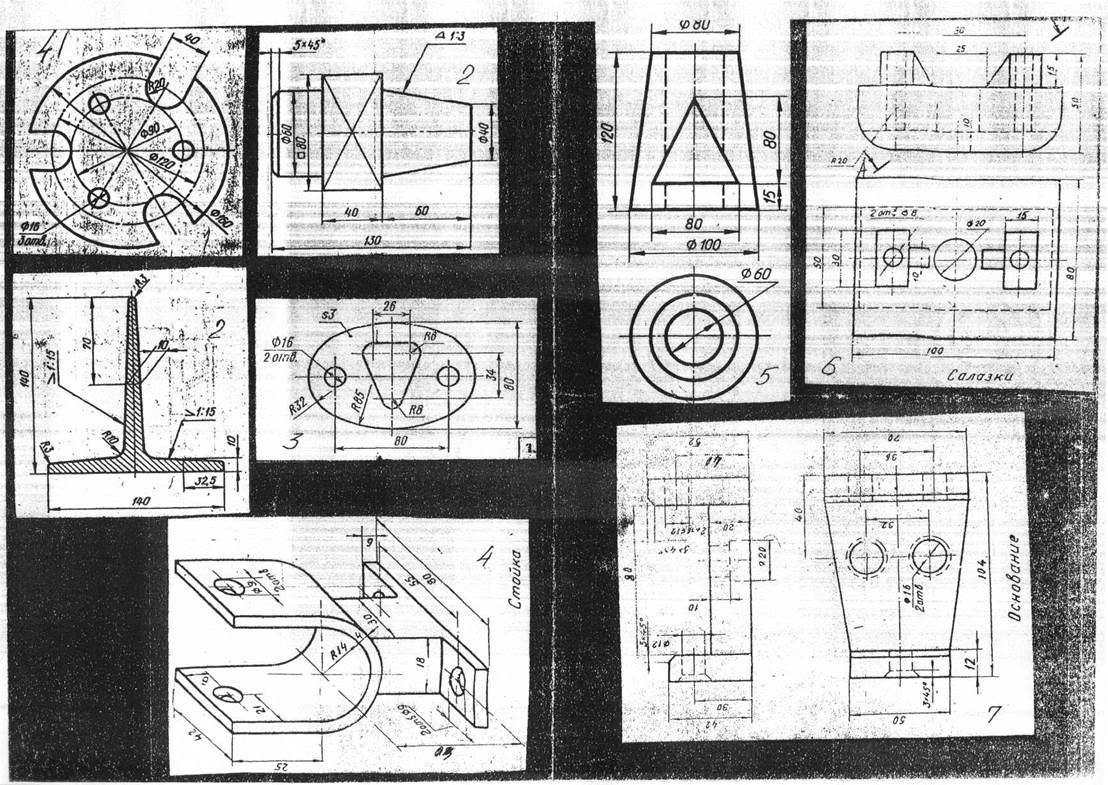

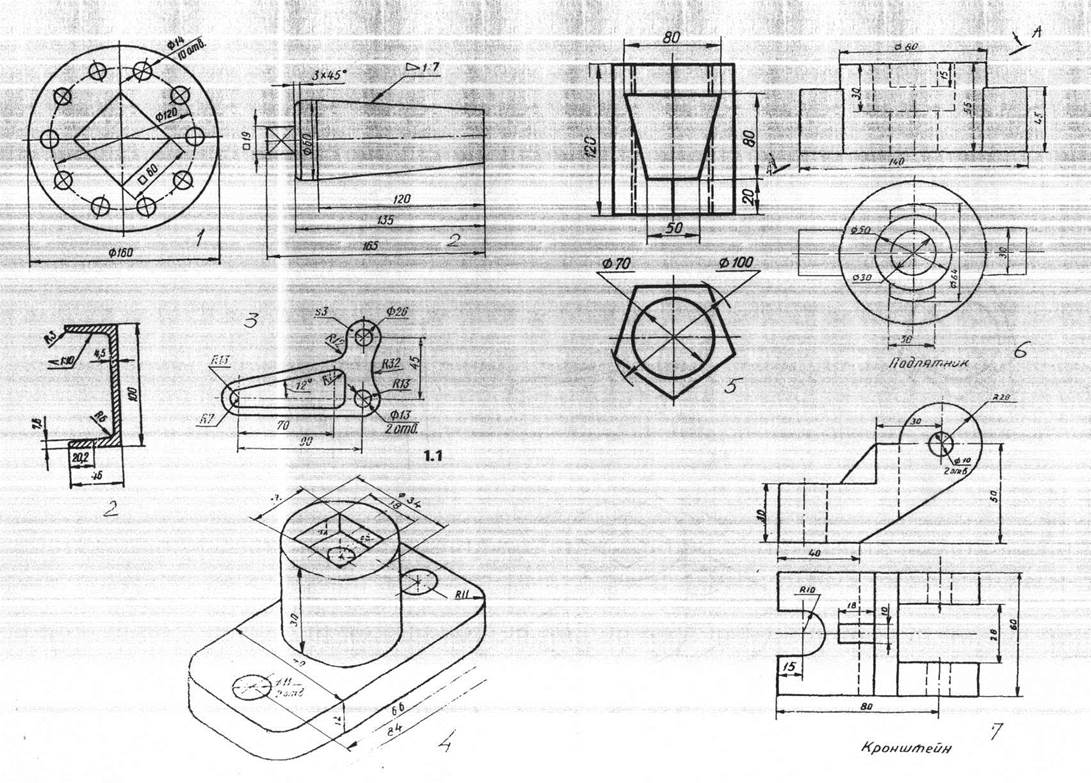

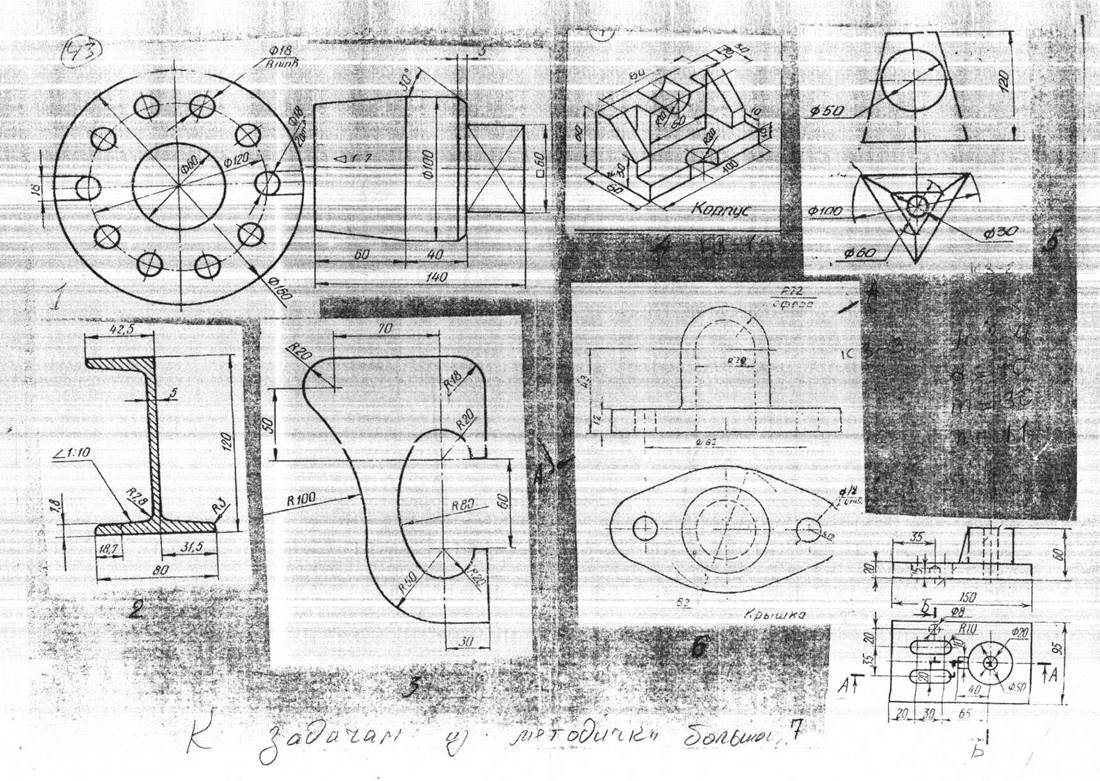

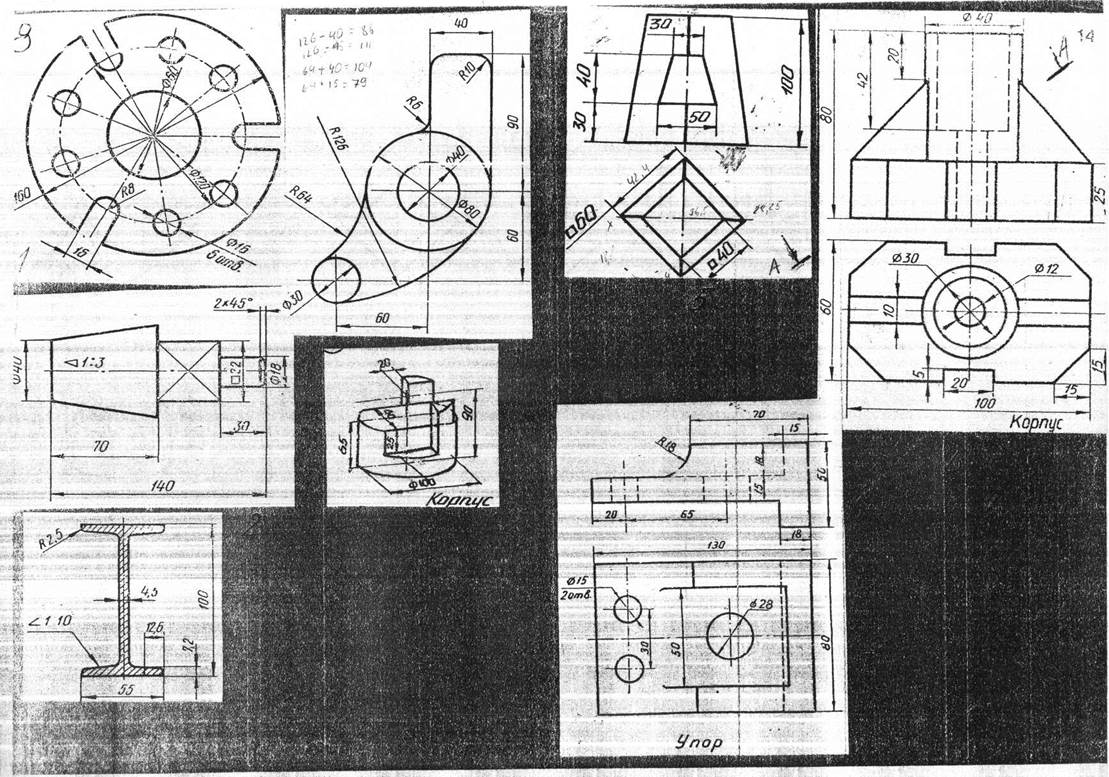

Варианты заданий для выполнения 6-ти задач
| № варианта | № страницы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
