Разновидности водомерных постов

Составление достоверного прогноза максимального паводка, возможного за расчетный период эксплуатации мостового перехода, осуществляется на основе многолетних наблюдений за уровнями воды на реках. Такие наблюдения проводятся на постоянных

водомерных постах. По конструкции водомерные посты разделяются на реечные, свайные, реечно-свайные и водомерные посты оборудованные автоматическими или полуавтоматическими приборами фиксирующими уровни воды. Конструкция реечного поста используется при обрывистых берегах и очень сильном течении. Реечный пост может быть оборудован на специальной опоре (рис. 3.1) или водомерная рейка может быть закреплена (нарисованы деления) на опоре моста. Снятие показаний может осуществляться с помощью бинокля. Конструкция свайного водомерного поста используется на спокойных реках с поймами или достаточно пологими берегами, по которым во время паводка может спокойно передвигаться человек (рис. 3.2). Реечно-свайный водомерный пост применяется в том случае, если имеется сочетание обрывистого берега с пологой частью. Например, имеется пологая пойменная часть, с геодезическими марками свайного поста и обрыв в русловой части с закрепленной на опоре рейкой.

Рис.3.1. Реечный водомерный пост на реке Алара В Турции, район Западного Тавра

Рис.3.2. Водомерный пост на реке Емца вблизи впадения ее в Северную Двину. Геодезические

марки закреплены металлическими сваями и деревянными вешками с номерами.

Водомерные посты, оборудованные автоматическими приборами для записи изменений уровня воды требуют, как правило, специальных капитальных сооружений и антивандальных устройств. Основным элементом автоматических приборов для записи изменений уровня воды является поплавок, который должен располагаться на спокойной воде (рис. 3.3).

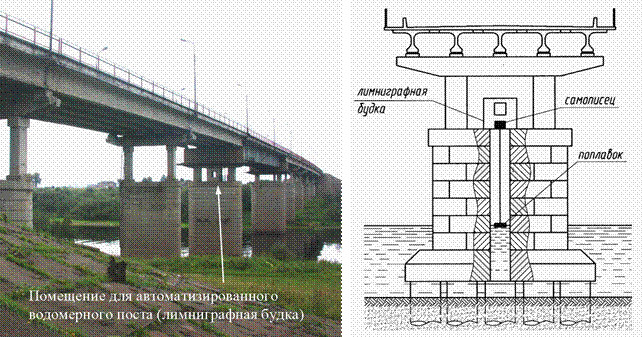

Рис.3.3. Мост через реку Емца на автодороге Москва-Архангельск.

В теле русловой опоры имеется шахта до уровня воды

В соответствии с современными воззрениями, достоверный прогноз возможен на материалах стационарных наблюдений за водным режимом реки в период не менее 20 лет. Такой срок обусловлен тем, что наблюдения должны включать как маловодные годы, так и многоводные. Только в этом случае может быть установлена фактическая изменчивость высот половодий, характерная для данного водотока.

Обычно, постоянные водомерные посты совмещаются с гидрометеорологическими станциями. Если на реке имеются гидротехнические сооружения, то место для водпоста выбирается вне зоны их влияния.
