Область применения. Переключатели серии 4G могут использоваться в качестве:

Переключатели серии 4G могут использоваться в качестве:

· Выключателей для подключения и управления приводами на основе одно- и трехфазных двигателей, в качестве переключателей звезда-треугольник, переключателей направления и частоты вращения и т.д.

· Переключателей с требуемой программой коммутации в цепях управления, сигнализации и во вспомогательных цепях

· Выключателей, переключателей и переключателей ответвлений, например, на трансформаторных и в электрических сварочных аппаратах

· Групповых переключателей, например, для соединения резисторов и нагревательных элементов

· Поворотного выключателя с автоматическим возвратом в исходное положение

Конструкция

Переключатели серии 4G - это переключатели низкого напряжения (до 660В), разработанные с учетом современных требований и использованием высококачественных изоляционных и проводниковых материалов. Номенклатура кулачковых переключателей серии 4G насчитывает более 50000 вариантов, различающихся конструкцией, схемой переключения, коммутируемым током. Переключатели серии 4G полностью заменяют устаревшую номенклатуру пакетных переключателей, выпускаемых на территории постсоветского пространства. Конструкция кулачкового переключателя (см. рисунок) обеспечивает хорошую коммутационную способность, большой ресурс работы и легкую работу оператора.

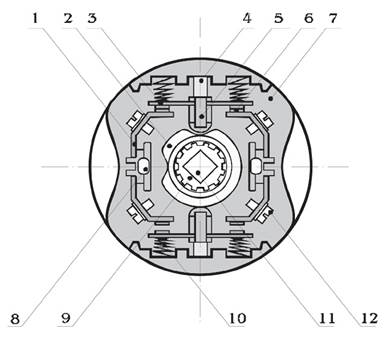

Рис. Устройство кулачкового переключателя серии 4G на примере одного пакета.

1. 1. Неподвижный контакт с зажимом для подсоединения внешнего провода, 4 штуки.

2. 2. Кулачок, обеспечивающий перемещение и удержание штока при определенных угловых положениях ротора.

3. 3. Контактный мостик (подвижный контакт), 2 штуки.

4. 4. Направляющий паз, обеспечивающий поступательное перемещение штока, 2 штуки.

5. 5. Шток, выполненный из изоляционного материала, 2 штуки.

6. 6. Контактная накладка на основе серебросодержащего сплава, 8 штук.

7. 7. Коммутационный элемент (пакет).

8. 8. Резьбовая шпилька. Обеспечивает фиксацию пакетов и крышки переключателя. 2 штуки.

9. 9. Ротор переключателя. Обеспечивает передачу момента от вала на кулачок переключателя.

10. 10. Пружина. Обеспечивает принудительный возврат штока в положение ЗАМКНУТО. 4 штуки.

11. 11. Вал (стальная ось). Обеспечивает передачу момента от рукоятки на ротор.

12. 12. Винт зажима, 4 штуки.

Кулачковый механизм - это современное решение, обеспечивающее следующие преимущества перед переключателями с устаревшими механизмами:

· Лучшие коммутационные характеристики

· Минимальное электрическое сопротивление замкнутого контакта

· Высокая (и легко варьируемая на этапе конструирования кулачка) скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги, особенно при коммутации цепей постоянного тока

· Меньшие усилия при переключении

· Обеспечение разных усилий и свободного хода рукоятки при включении и выключении

· Достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация

· Больший ресурс работы (количество переключений до отказа), большая наработка на отказ

Оновные элементы конструкции унифицированы и выпускаются серийно, это позволяет производить переключатели с произвольной программой коммутации и обеспечить кратчайшие сроки поставок. Кроме того, заказчик может сам выбирать дизайн устройства. Ручки и передняя панель могут быть не только стандартного черного или белого цвета, но и красного или желтого, что может быть полезно для выделения той или иной коммутационной группы на монтажной панели. Основой материала коммутационных элементов является меламин, вещество устойчивое к действию вихревых токов и электрической дуги, что обеспечивает безопасность персонала и пожаробезопасность во время эксплуатации. Переключатели серии 4G характеризуются высокой коммутационной способностью и устойчивостью к перегрузкам.
