Определение диаметра, длины, хода, времени срабатывания
В качестве устройства, обеспечивающего необходимое усилие зажима, будем использовать пневмоцилиндр двухстороннего действия. Исходя из значения Для толкающей силы
для тянущей силы
где D- диаметр поршня, см, d- диаметр штока, см, р- давление, 0, 4 МПа=4 кГ/см
Для нашего приспособления наиболее важное значение имеет толкающая сила, т.к. благодаря ей происходит зажим заготовки.
Округлив полученное значение до стандартного, получим: Dцилиндра- 80 мм, d штока- 25 мм, L ход поршня- 60 мм (ГОСТ 15608-81).
Составление схемы зажимного механизма
Зажимной механизм будет представлять собой пневмоцилиндр, который штоком будет толкать прижим, обеспечивая необходимое усилие зажима для фрезерования шпоночного паза.

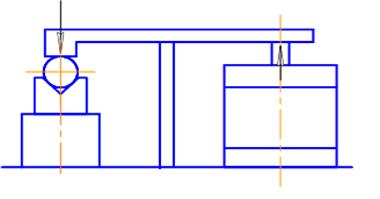

Рис.1.4 Схема зажимного механизма
|
