Глобальные связи на основе сетей с коммутацией каналов

Выделенные линии представляют собой наиболее надежное средство соединения локальных сетей через глобальные каналы связи, так как вся пропускная способ­ность такой линии всегда находится в распоряжении взаимодействующих сетей. Однако это и наиболее дорогой вид глобальных связей — при наличии N удален­ных локальных сетей, которые интенсивно обмениваются данными друг с другом, нужно иметь Nx(N-l)/2 выделенных линий. Для снижения стоимости глобального транспорта применяют динамически коммутируемые каналы, стоимость которых разделяется между многими абонентами этих каналов.

Наиболее дешевыми оказываются услуги телефонных сетей, так как их комму­таторы оплачиваются большим количеством абонентов, пользующихся телефон­ными услугами, а не только абонентами, которые объединяют свои локальные сети.

Телефонные сети делятся на аналоговые и цифровые в зависимости от способа мультиплексирования абонентских и магистральных каналов. Более точно, циф­ровыми называются сети, в которых на абонентских окончаниях информация представлена в цифровом виде и в которых используются цифровые методы муль­типлексирования и коммутации, а аналоговыми — сети, которые принимают дан­ные от абонентов аналоговой формы, то есть от классических аналоговых телефонных

6.3. Глобальные связи на основе сетей с коммутацией каналов 501

аппаратов, а мультиплексирование и коммутацию осуществляют как аналоговыми методами, так и цифровыми. В последние годы происходил достаточно интенсив­ный процесс замены коммутаторов телефонных сетей на цифровые коммутаторы, которые работают на основе технологии TDM. Однако такая сеть по-прежнему останется аналоговой телефонной сетью, даже если все коммутаторы будут рабо­тать по технологии TDM, обрабатывая данные в цифровой форме, если абонент­ские окончания у нее останутся аналоговыми, а аналого-цифровое преобразование выполняется на ближней к абоненту АТС сети. Новая технология модемов V.90 смогла использовать факт существования большого количества сетей, в которых основная часть коммутаторов являются цифровыми.

К телефонным сетям с цифровыми абонентскими окончаниями относятся так называемые службы Switched 56 (коммутируемые каналы 56 Кбит/с) и цифровые сети с интегральными услугами ISDN (Intergrated Services Digital Network). Службы Switched 56 появились в ряде западных стран в результате предоставления конеч­ным абонентам цифрового окончания, совместимого со стандартами линий Т1. Эта технология не стала международным стандартом, и сегодня она вытеснена техно­логией ISDN, которая такой статус имеет.

Сети ISDN рассчитаны не только на передачу голоса, но и компьютерных дан­ных, в том числе и с помощью коммутации пакетов, за счет чего они получили название сетей с интегральными услугами. Однако основным режимом работы се­тей ISDN остается режим коммутации каналов, а служба коммутации пакетов об­ладает слишком низкой по современным меркам скоростью — обычно до 9600 бит/с. Поэтому технология ISDN будет рассмотрена в данном разделе, посвященном се­тям с коммутацией каналов. Новое поколение сетей с интеграцией услуг назван­ное B-ISDN (от broadband — широкополосные), основано уже целиком на технике коммутации пакетов (точнее, ячеек технологии ATM), поэтому эта технология бу­дет рассмотрена в разделе, посвященном сетям с коммутацией пакетов.

Пока географическая распространенность аналоговых сетей значительно пре­восходит распространенность цифровых, особенно в нашей стране, но это отстава­ние с каждым годом сокращается.

6.3.1. Аналоговые телефонные сети

Организация аналоговых телефонных сетей

Наиболее популярными коммутируемыми каналами являются каналы, создавае­мые обычными аналоговыми телефонными сетями. В англоязычной литературе их иногда называют POTS (Plain Old Telephone Service), — что-то вроде «старая доб­рая телефонная служба», хотя, конечно, название PSTN (Public Switched Telephone Network) — «публичная коммутируемая телефонная сеть» является более офици­альным. К сожалению, эти сети малопригодны для построения магистралей корпо­ративных сетей. Со средней пропускной способностью 9600 бит/с коммутируемые аналоговые линии, оснащенные модемами, подходят только для пользователя с минимальными требованиями к времени реакции системы. Максимальная на се­годня пропускная способность в 56 Кбит/с достигается только в том случае, если все коммутаторы в сети на пути следования данных являются цифровыми, да и то такая скорость обеспечивается только в направлении «сеть — пользователь».

502 Глава 6 • Глобальные сети

Чаще всего такие линии используются для индивидуального удаленного досту­па к сети или же как резервные линии связи небольших офисов с центральным отделением предприятия. Доступ по телефонной сети имеет англоязычное назва­ние «dial-up access». Тем не менее при недостатке средств коммутируемые аналого­вые линии обеспечивают связь локальных сетей между собой. Это выгодный режим соединения, если количество передаваемых данных невелико и данные не требуют частого обновления. В этом случае две сети могут соединяться по аналоговой теле­фонной сети, например, раз в сутки, передавать в течение нескольких минут данные, а затем разрывать соединение. При повременной оплате телефонного соединения такой режим оказывается эффективным. Обычно к нему прибегают для передачи сводок работы предприятия за день, точнее тех частей сводок, которые имеют не­большие объемы (чаще всего — это числовые показатели, без графики).

Ниже перечислены основные характеристики аналоговых телефонных сетей.

• При вызове пользователи получают прямое соединение через коммутаторы в сети. Прямое соединение эквивалентно паре проводов с полосой пропускания от 300 до 3400 Гц. Абонентское окончание 2-проводное.

• Вызов абонента может осуществляться двумя способами: с помощью импульс­ного набора с частотой 10 Гц или тонового набора с частотой 10 Гц. При им­пульсном наборе длительность набора зависит от того, какие цифры образуют номер — например, цифра 0 передается десятью последовательными импульса­ми, цифра 9 — девятью и т. д. При тоновом наборе любая цифра передается подачей в сеть двух синусоидальных сигналов разной частоты в течение 50 мс (сопровождаемых паузой 50 мс). Поэтому набор номера тоновым способом в среднем в 5 раз быстрее, чем импульсный (к сожалению, в нашей стране им­пульсный набор пока остается основным способом набора во всех городах).

• Коммутаторы сети не позволяют обеспечить промежуточное хранение данных. Поскольку запоминающие устройства в коммутаторах отсутствуют, возможен отказ в соединении при занятости абонента или при исчерпании коммутатором своих возможностей по соединению входных и выходных каналов (занятость АТС).

• Для передачи дискретных данных по аналоговым коммутируемым сетям ис­пользуются модемы, поддерживающие процедуру вызова абонента.

• Пропускная способность коммутируемого аналогового канала заранее неизвест­на, так как модемы устанавливают соединение на скорости, подходящей для реального качества канала. Так как качество коммутируемых каналов меняет­ся в течение сеанса связи, то модемы изменяют скорость передачи данных динамически.

В телефонных коммутаторах аналоговых телефонных сетей могут использовать­ся два принципа коммутации — аналоговый, основанный на частотном разделении канала (FDM), и цифровой, основанный на разделении канала во времени (TDM).

Системы, работающие по методу частотного уплотнения, подразделяются на электромеханические и программно-управляемые электронные. Электромеханичес­кие системы (например, шаговые искатели) управляются по проводным цепям и приводятся в действие электродвигателями или шаговыми искателями. В электро­механических системах логика маршрутизации встроена в аппаратуру. В программ­но-управляемых коммутаторах логика коммутации реализуется программным обеспечением, а сама коммутация выполняется электронным способом.

6.3. Глобальные связи на основе сетей с коммутацией каналов 503

Электромеханические коммутаторы, естественно, создают значительные поме­хи в коммутируемых каналах. Кроме того, дополнительные помехи создает сам способ коммутации уплотненных каналов на основе FDM. Это объясняется тем, что коммутировать уплотненные в общий канал сигналы отдельных абонентов не­возможно. Перед операцией коммутации всегда нужно провести полное демуль­типлексирование сигналов абонентских каналов, то есть превратить сигнал высокочастотной несущей (который находится в диапазоне от 60 до 108 кГц для уплотненного канала первого уровня, состоящего из 12 абонентских каналов) в голосовой сигнал со спектром от 300 до 3400 Гц. Только затем такие каналы можно коммутировать с помощью шаговых искателей или электронных ключей. После коммутации абонентские каналы снова уплотняются в высокочастотный канал, но каждый входной канал теперь уже накладывается на несущую другой порядковой частоты, что и соответствует операции коммутации (напомним, что при TDM-коммутации в уплотненном кадре меняется порядок следования байт).

Операция демультиплексирования высокочастотной несущей, а затем повтор­ное наложение сигналов на высокочастотные несущие создает значительные поме­хи (треск и свист в телефонной трубке), которые существенно снижают качество коммутируемых каналов по сравнению с выделенными аналоговыми. Понятно, что наличие электромеханических элементов только усугубляет картину, а старые АТС с шаговыми искателями еще эксплуатируются (в Москве только совсем недавно была демонтирована АТС 231, которая работала с 30-х годов и была, естественно, электромеханической).

Переход на цифровые методы коммутации существенно повышает качество ком­мутируемых каналов даже при том, что сигнал от абонента поступает в ближайшую АТС в аналоговой форме, а значит, подвергается на «последней миле» воздействию помех, которые уже невозможно отфильтровать.

Модемы для работы на коммутируемых аналоговых линиях

Для передачи данных по аналоговым коммутируемым телефонным каналам ис­пользуются модемы, которые:

• поддерживают процедуру автовызова абонента;

• работают по 2-проводному окончанию, так как в телефонных сетях для комму­тируемых каналов предусмотрено именно это окончание.

Чаще всего сегодня для коммутируемых каналов используются те же модели модемов, что и для выделенных, так как последние стандарты определяют два режи­ма работы — по выделенным каналам и по коммутируемым. Естественно, такие ком­бинированные модели дороже моделей, поддерживающих только один режим работы — по коммутируемым каналам.

Для передачи данных по коммутируемым каналам CCITT разработал ряд ос­новных стандартов, определяющих скорость и метод кодирования сигналов.

Стандарты первой группы являются основными и состоят из следующих спе­цификаций:

• V.21 — дуплексная асинхронная передача данных на скорости 300 бит/с;

• V.22 — дуплексная асинхронная/синхронная передача данных на скорости 1, 2 Кбит/с;

• V.22 bis — дуплексная асинхронная/синхронная передача данных на скоростях 1, 2 и 2, 4 Кбит/с;

504 Глава 6 • Глобальные сети

• V.26 ter — дуплексная асинхронная/синхронная передача данных на скоростях 1, 2 и 2, 4 Кбит/с;

• V.32 — дуплексная асинхронная/синхронная передача данных на скоростях 4, 8 и 9, 6 Кбит/с;

• V.32 bis — дуплексная асинхронная/синхронная передача на скорости до 14, 4 Кбит/с;

• V.34 — дуплексная передача на скорости до 28, 8 Кбит/с;

• V.34+ — дуплексная передача на скорости до 33, 6 Кбит/с.

На практике сегодня в основном применяют модемы, поддерживающие стан­дарт V.34+, которые могут адаптироваться к качеству линии.

Для реализации функций автовызова современные модемы поддерживают не­сколько способов. При работе с модемом по асинхронному интерфейсу обычно используется система команд, предложенная компанией Hayes для своей модели Smartmodem в начале 80-х годов. Каждая команда состоит из набора обычных сим­волов, передаваемых модему в старт-стопном режиме. Например, для указания набора номера в импульсном режиме необходимо послать модему команду ATDP. Это можно сделать даже вручную, если модем подключен к обычному алфавитно-цифровому терминалу через интерфейс RS-232C.

Для синхронных интерфейсов между модемом и DTE используются два стан­дарта автонабора номера: V.25 и V.25bis. Стандарт V.25 требует, чтобы, помимо основного интерфейса для передачи данных, модем соединялся с DTE отдельным интерфейсом V.25/RS-366 на специальном 25-контактном разъеме. В стандарте V.25 bis для передачи команд автовызова предусмотрен тот же разъем, что и в основном интерфейсе, то есть RS-232C. Интерфейсы V.25 и V.25 bis могут работать не только в синхронном режиме с DTE, но и в асинхронном, но в основном характерны для синхронных интерфейсов, так как в асинхронном режиме для автовызова чаще используются Hayes-команды.

Для модемов, работающих с DTE по асинхронному интерфейсу, комитет CCITT разработал протокол коррекции ошибок V.42. До его принятия в модемах, работа­ющих по асинхронному интерфейсу, коррекция ошибок обычно выполнялась по протоколам фирмы Microcom, еще одного лидера в области модемных технологий. Эта компания реализовала в своих модемах несколько различных процедур кор­рекции ошибок, назвав их протоколами MNP (Microcom Networking Protocol) классов 2-4.

В стандарте V.42 основным является другой протокол — протокол LAP-M (Link Access Protocol for Modems). Однако стандарт V.42 поддерживает и процедуры MNP 2-4, поэтому модемы, соответствующие рекомендации V.42, позволяют устанавливать свободную от ошибок связь с любым модемом, поддерживающим этот стандарт, а также с любым MNP-совместимым модемом. Протокол LAP-M принадлежит семейству HDLC и в основном работает так же, как и другие протоколы этого семейства — с установлением соединения, кадрированием данных, нумерацией кадров и восстановлением кадров с поддержкой метода скользящего окна. Основное отличие от других протоколов этого семейства — наличие кадров XID и BREAK. С помощью кадров XID (eXchange Identification) модемы при установлении соединения могут договориться о некоторых параметрах протокола, например о максимальном размере поля данных кадра, о величине тайм-аута при ожидании квитанции, о размере окна и т. п. Эта процедура напоминает переговорные

6.3. Глобальные связи на основе сетей с коммутацией каналов 505

процедуры протокола РРР. Команда BREAK (BRK) служит для уведомления модема-напарника о том, что поток данных временно приостанавливается. При асинхронном интерфейсе с DTE такая ситуация может возникнуть. Команда BREAK посылается в ненумерованном кадре, она не влияет на нумерацию потока кадров сеанса связи. После возобновления поступления данных модем возобновляет и отправку кадров, как если бы паузы в работе не было.

Почти все современные модемы при работе по асинхронному интерфейсу под­держивают стандарты сжатия данных CCITT V.42bis и MNP-5 (обычно с коэффи­циентом 1: 4, некоторые модели — до 1: 8). Сжатие данных увеличивает пропускную способность линии связи. Передающий модем автоматически сжимает данные, а принимающий их восстанавливает. Модем, поддерживающий протокол сжатия, всегда пытается установить связь со сжатием данных, но если второй модем этот протокол не поддерживает, то и первый модем перейдет на обычную связь без сжатия.

При работе модемов по синхронному интерфейсу наиболее популярным явля­ется протокол компрессии SDC (Synchronous Data Compression) компании Motorola.

Новый модемный стандарт V.90 является технологией, направленной на обес­печение недорогого и быстрого способа доступа пользователей к сетям поставщи­ков услуг. Этот стандарт обеспечивает асимметричный обмен данными: со скоростью 56 Кбит/с из сети и со скоростью 30-40 Кбит/с в сеть. Стандарт совместим со стандартом V.34+.

Основная идея технологии асимметричных модемов состоит в следующем. В современных телефонных сетях часто единственным аналоговым звеном в со­единении с сервером удаленного доступа является телефонная пара, связывающая модем компьютера с коммутатором телефонной станции. Этот канал оптимизиро­ван для передачи речевых сигналов: максимальная скорость передачи данных опреде­ляется из условия предельно допустимого соотношения между шумами физической линии передачи и погрешностью дискретизации звукового сигнала при его оциф­ровывании. Эта величина задается стандартом V.34+ и равна 33, 6 Кбит/с.

Однако все выше приведенные соображения справедливы только для одного направления передачи данных — от аналогового модема к телефонной станции. Именно на этом участке выполняется аналого-цифровое преобразование, которое вносит погрешность квантования. Эта погрешность добавляется к другим помехам линии и ограничивает скорость передачи 33, 6 Кбит/с. Обратное же цифро-анало­говое преобразование не вносит дополнительного шума, что делает возможным увеличение скорости передачи от телефонной станции к модему пользователя до 56 Кбит/с.

Достоинством новой технологии является то, что для ее внедрения не требуется вносить какие-либо изменения в оборудование телефонной станции — нужно лишь изменить программу в цифровых модемах, установленных в стойках у поставщика услуг, а также загрузить в пользовательский модем новую программу либо заме­нить микросхему памяти в зависимости от модели и производителя.

Технологии асимметричных модемов рассчитаны на то, что сервер удаленного доступа поставщика услуг корпоративной или публичной сети с коммутацией па­кетов подключен к какой-либо АТС телефонной сети по цифровому интерфейсу, например BRI ISDN, или же по выделенному каналу Т1/Е1. Так что цифровой поток данных, идущий от сервера, постоянно пересылается сетью в цифровой фор­ме и только на абонентском окончании преобразуется в аналоговую форму. Если

506 Глава 6 • Глобальные сети

же сервер удаленного доступа подключен к телефонной сети по обычному аналого­вому окончанию, то даже наличие модема V.90 у сервера не спасет положение — данные будут подвергаться аналого-цифровому преобразованию, и их максималь­ная скорость не сможет превысить 33, 6 Кбит/с. При подключении же модемов V.90 к телефонной сети с обеих сторон обычным способом, то есть через аналого­вые окончания, они работают как модемы V.34+. Такая же картина будет наблю­даться в случае, если в телефонной сети на пути трафика встретится аналоговый коммутатор.

6.3.2. Служба коммутируемых цифровых каналов Switched 56

Если все коммутаторы телефонной сети работают по технологии цифровой комму­тации TDM, то кажется, что перевод абонентского окончания на передачу данных в цифровой форме — не такая уж сложная вещь. И, имея сеть цифровых телефон­ных коммутаторов, нетрудно сделать ее полностью цифровой. Однако это не так. Передача данных со скоростью 64 Кбит/с в дуплексном режиме требует либо про­кладки между жилыми домами и АТС новых кабелей, либо специальных усилите­лей-регенераторов на обоих концах абонентского окончания, то есть в том числе и в квартирах. Оба способа связаны с большими затратами труда и материальных средств, так как аналоговые телефонные сети вполне довольствуются тем медным проводом, который в больших количествах уже проложен между АТС и домами того района города, который данная АТС обслуживает и который заканчивается пассивной телефонной розеткой, а не усилителем-регенератором.

Поэтому массовый переход на полностью цифровые телефонные сети связан с большими капиталовложениями и требует значительного времени для его осуще­ствления, что и показала жизнь.

Однако для некоторых особо требовательных абонентов, которые согласны за­платить за повышения качества и скорости коммутируемых каналов, телефонные компании уже достаточно давно предлагают цифровые коммутируемые службы. Обычно такими абонентами являются корпоративные абоненты, которым нужен быстрый и качественный доступ к корпоративной информации.

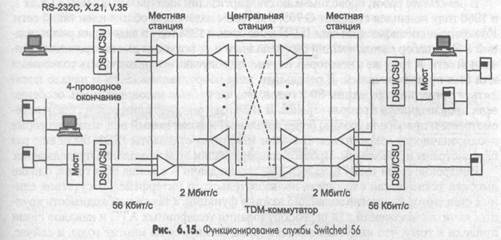

Одной из первых служб такого рода стала служба Switched 56, предлагаемая различными телекоммуникационными компаниями в США, Англии и некоторых других странах. Технология этой службы (которая в разных странах имеет разное название, например, в Англии — Kilostream) основана на 4-проводном окончании каналов Т1. Абонент для подключения к сети должен установить у себя соответ-• ствующее оборудование, представляющее собой DSU/CSU со встроенным блоком автовызова. Использование 8-го бита для передачи номера вызываемого абонента, а также для других служебных целей ограничивает скорость передачи данных до 56 Кбит/с. Типичная схема функционирования службы Switched 56 показана на рис. 6.15.

Абонентами обычно являются компьютеры или локальные сети, подключаемые к сети с помощью маршрутизатора или удаленного моста. Местные станции соеди­няются с некоторой центральной станцией, которая коммутирует цифровые пото­ки Т1/Е1. Сеть является полностью цифровой и поддерживает различные скорости передачи данных — от 2400 бит/с до 56 Кбит/с. Абоненты службы Switched 56 подключаются также к общей публичной телефонной сети, однако соединения со

6.3. Глобальные связи на основе сетей с коммутацией каналов 507

скоростью 56 Кбит/с возможны только в том случае, когда оба абонента пользуют­ся этой службой.

Стандарты службы Switched 56 разные в разных компаниях и разных странах. Сегодня этот вид службы вытесняется сетями ISDN, стандарты которых являются международными, хотя в этой области также имеются проблемы совместимости сетей разных стран.

6.3.3. ISDN — сети с интегральными услугами

Цели и история создания технологии ISDN

ISDN (Integrated Services Digital Network — цифровые сети с интегральными услуга­ми) относятся к сетям, в которых основным режимом коммутации является режим коммутации каналов, а данные обрабатываются в цифровой форме. Идеи перехода телефонных сетей общего пользования на полностью цифровую обработку дан­ных, при которой конечный абонент передает данные непосредственно в цифровой форме, высказывались давно. Сначала предполагалось, что абоненты этой сети бу­дут передавать только голосовые сообщения. Такие сети получили название IDN — Integrated Digital Network. Термин «интегрированная сеть» относился к интегра­ции цифровой обработки информации сетью с цифровой передачей голоса абонен­том. Идея такой сети была высказана еще в 1959 году. Затем было решено, что такая сеть должна предоставлять своим абонентам не только возможность погово­рить между собой, но и воспользоваться другими услугами — в первую очередь передачей компьютерных данных. Кроме того, сеть должна была поддерживать для абонентов разнообразные услуги прикладного уровня — факсимильную связь, те-летекс (передачу данных между двумя терминалами), видеотекс (получение хра­нящихся в сети данных на свой терминал), голосовую почту и ряд других. Предпосылки для создания такого рода сетей сложились к середине 70-х годов. К этому времени уже широко применялись цифровые каналы Т1 для передачи

508 Глава 6 • Глобальные сети _____________________________________________________________

данных в цифровой форме между АТС, а первый мощный цифровой коммутатор телефонных каналов 4ESS был выпущен компанией Western Electric в 1976 году.

В результате работ, проводимых по стандартизации интегральных сетей в СС1ТГ, в 1980 году появился стандарт G.705, в котором излагались общие идеи такой сети. Конкретные спецификации сети ISDN появились в 1984 году в виде серии рекоменда­ций I. Этот набор спецификаций был неполным и не подходил для построения закон­ченной сети. К тому же в некоторых случаях он допускал неоднозначность толкования или был противоречивым. В результате, хотя оборудование ISDN и начало появ­ляться примерно с середины 80-х годов, оно часто было несовместимым, особенно если производилось в разных странах. В 1988 году рекомендации серии I были пере­смотрены и приобрели гораздо более детальный и законченный вид, хотя некоторые неоднозначности сохранились. В 1992 и 1993 годах стандарты ISDN были еще раз пересмотрены и дополнены. Процесс стандартизации этой технологии продолжается.

Внедрение сетей ISDN началось достаточно давно — с конца 80-х годов, однако высокая техническая сложность пользовательского интерфейса, отсутствие еди­ных стандартов на многие жизненно важные функции, а также необходимость круп­ных капиталовложений для переоборудования телефонных АТС и каналов связи привели к тому, что инкубационный период затянулся на многие годы, и сейчас, когда прошло уже более десяти лет, распространенность сетей ISDN оставляет же­лать лучшего. Кроме того, в разных странах судьба ISDN складывалась по-разно­му. Наиболее давно в национальном масштабе эти сети работают в таких странах, как Германия и Франция. Тем не менее доля абонентов ISDN даже в этих странах составляет немногим более 5 % от общего числа абонентов телефонной сети. В США процесс внедрения сетей ISDN намного отстал от Европы, поэтому сетевая индус­трия только недавно заметила наличие такого рода сетей. Если судить о тех или иных типах глобальных сетей по коммуникационному оборудованию для корпора­тивных сетей, то может сложиться ложное впечатление, что технология ISDN по­явилась где-то в 1994 - 1995 годах, так как именно в эти годы начали появляться маршрутизаторы с поддержкой интерфейса ISDN. Это обстоятельство просто от­ражает тот факт, что именно в эти годы сеть ISDN стала достаточно распростра­ненной в США — стране, компании которой являются лидерами в производстве сетевого оборудования для корпоративных сетей.

Архитектура сети ISDN предусматривает несколько видов служб (рис. 6.16):

• некоммутируемые средства (выделенные цифровые каналы);

• коммутируемая телефонная сеть общего пользования;

• сеть передачи данных с коммутацией каналов;

• сеть передачи данных с коммутацией пакетов;

• сеть передачи данных с трансляцией кадров (frame relay);

• средства контроля и управления работой сети.

Как видно из приведенного списка, транспортные службы сетей ISDN действи­тельно покрывают очень широкий спектр услуг, включая популярные услуги frame relay. Кроме того, большое внимание уделено средствам контроля сети, которые позволяют маршрутизировать вызовы для установления соединения с абонентом сети, а также осуществлять мониторинг и управление сетью. Управляемость сети обеспечивается интеллектуальностью коммутаторов и конечных узлов сети, под­держивающих стек протоколов, в том числе и специальных протоколов управления.

Стандарты ISDN описывают также ряд услуг прикладного уровня: факсимиль­ную связь на скорости 64 Кбит/с, телексную связь на скорости 9600 бит/с, видео-текс на скорости 9600 бит/с и некоторые другие

На практике не все сети ISDN поддерживают все стандартные службы. Служба frame relay хотя и была разработана в рамках сети ISDN, однако реализуется, как правило, с помощью отдельной сети коммутаторов кадров, не пересекающейся с сетью коммутаторов ISDN.

Базовой скоростью сети ISDN является скорость канала DS-0, то есть 64 Кбит/с. Эта скорость ориентируется на самый простой метод кодирования голоса — ИКМ, хотя дифференциальное кодирование и позволяет передавать голос с тем же каче­ством на скорости 32 или 16 Кбит/с.

Пользовательские интерфейсы ISDN

Одним из базовых принципов ISDN является предоставление пользователю стан­дартного интерфейса, с помощью которого пользователь может запрашивать у сети разнообразные услуги. Этот интерфейс образуется между двумя типами оборудо­вания, устанавливаемого в помещении пользователя (Customer Premises Equipment, CPE): терминальным оборудованием пользователя ТЕ (компьютер с соответству­ющим адаптером, маршрутизатор, телефонный аппарат) и сетевым окончанием NT, которое представляет собой устройство, завершающее канал связи с ближайшим коммутатором ISDN.

Пользовательский интерфейс основан на каналах трех типов:

• В — со скоростью передачи данных 64 Кбит/с;

• D — со скоростью передачи данных 16 или 64 Кбит/с;

• Н - со скоростью передачи данных 384 Кбит/с (НО), 1536 Кбит/с (НИ) или 1920 Кбит/с (Н12).

510 Глава 6 Глобальные сети ____________________________________________________________

Каналы типа В обеспечивают передачу пользовательских данных (оцифрованно­го голоса, компьютерных данных или смеси голоса и данных) и с более низкими скоростями, чем 64 Кбит/с. Разделение данных выполняется с помощью техники TDM. Разделением канала В на подканалы в этом случае должно заниматься пользо­вательское оборудование, сеть ISDN всегда коммутирует целые каналы типа В. Ка­налы типа В могут соединять пользователей с помощью техники коммутации каналов друг с другом, а также образовывать так называемые полупостоянные (semipermanent) соединения, которые эквиваленты соединениям службы выделенных каналов. Канал типа В может также подключать пользователя к коммутатору сети Х.25.

Канал типа D выполняет две основные функции. Первой и основной является передача адресной информации, на основе которой осуществляется коммутация каналов типа В в коммутаторах сети. Второй функцией является поддержание услуг низкоскоростной сети с коммутацией пакетов для пользовательских данных. Обычно эта услуга выполняется сетью в то время, когда каналы типа D свободны от выполнения основной функции.

Каналы типа Н предоставляют пользователям возможности высокоскоростной передачи данных. На них могут работать службы высокоскоростной передачи фак­сов, видеоинформации, качественного воспроизведения звука.

Пользовательский интерфейс ISDN представляет собой набор каналов опреде­ленного типа и с определенными скоростями.

Сеть ISDN поддерживает два типа пользовательского интерфейса — начальный (Basic Rate Interface, BRI) и основной (Primay Rate Interface, PRI).

Начальный интерфейс ВШ предоставляет пользователю два канала по 64 Кбит/с для передачи данных (каналы типа В) и один канал с пропускной способностью 16 Кбит/с для передачи управляющей информации (канал типа D). Все каналы рабо­тают в полнодуплексном режиме. В результете суммарная скорость интерфейса BRI для пользовательских данных составляет 144 Кбит/с по каждому направле­нию, а с учетом служебной информации — 192 Кбит/с. Различные каналы пользо­вательского интерфейса разделяют один и тот же физический двухпроводньш кабель по технологии TDM, то есть являются логическими каналами, а не физическими. Данные по интерфейсу BRI передаются кадрами, состоящими из 48 бит. Каждый кадр содержит по 2 байта каждого из В каналов, а также 4 бита канала D. Передача кадра длится 250 мс, что обеспечивает скорость данных 64 Кбит/с для каналов В и 16 Кбит/с для канала D. Кроме бит данных кадр содержит служебные биты для обеспечения синхронизации кадров, а также обеспечения нулевой постоянной со­ставляющей электрического сигнала.

Интефейс BRI может поддерживать не только схему 2B+D, но и B+D и просто D (когда пользователь направляет в сеть только пакетизированные данные).

Начальный интерфейс стандартизован в рекомендации 1.430.

Основной интерфейс PRI предназначен для пользователей с повышенными тре­бованиями к пропускной способности сети. Интерфейс PRI поддерживает либо схему 30B+D, либо схему 23B+D. В обеих схемах канал D обеспечивает скорость 64 Кбит/с. Первый вариант предназначен для Европы, второй — для Северной Америки и Японии. Ввиду большой популярности скорости цифровых каналов 2, 048 Мбит/с в Европе и скорости 1, 544 Мбит/с в остальных регионах, привести стандарт на интерфейс PRI к общему варианту не удалось.

Возможны варианты интерфейса PRI с меньшим количеством каналов типа В, например 20B+D. Каналы типа В могут объединяться в один логический высоко-

6.3. Глобальные связи на основе сетей с коммутацией каналов 511

скоростной канал с общей скоростью до 1920 Кбит/с. При установке у пользовате­ля нескольких интерфейсов PRI все они могут иметь один канал типа D, при этом количество В каналов в том интерфейсе, который не имеет канала D, может увели­чиваться до 24 или 31.

Основной интерфейс может быть основан на каналах типа Н. При этом общая пропускная способность интерфейса все равно не должна превышать 2, 048 или 1, 544 Мбит/с. Для каналов НО возможны интерфейсы 3HO+D для американского варианта и 5HO+D для европейского. Для каналов HI возможен интерфейс, состо­ящий только из одного канала НИ (1, 536 Мбит/с) для американского варианта или одного канала Н12 (1, 920 Мбит/с) и одного канала D для европейского вари­анта.

Кадры интерфейса PRI имеют структуру кадров DS-1 для каналов Т1 или Е1.

Основной интерфейс PRI стандартизован в рекомендации 1.431.

Подключение пользовательского оборудования к сети ISDN

Подключение пользовательского оборудования к сети ISDN осуществляется в со­ответствии со схемой подключения, разработанной CCITT (рис. 6.17). Оборудова­ние делится на функциональные группы, и в зависимости от группы различается несколько справочных точек (reference points) соединения разных групп оборудо­вания между собой.

Устройства функциональной группы NT1 (Network Termination 1) образуют циф­ровое абонентское окончание (Digital Suscriber Line, DSL) на кабеле, соединяющем пользовательское оборудование с сетью ISDN. Фактически NT1 представляет со­бой устройство типа CSU, которое работает на физическом уровне и образует дуп­лексный канал с соответствующим устройством CSU, установленном на территории оператора сети ISDN. Справочная точка U соответствует точке подключения уст­ройства NT1 к сети. Устройство NT1 может принадлежать оператору сети (хот* всегда устанавливается в помещении пользователя), а может принадлежать и пользо­вателю. В Европе принято считать устройство NT1 частью оборудования сети, по­этому пользовательское оборудование (например, маршрутизатор с интерфейсо\ ISDN) выпускается без встроенного устройства NT1. В Северной Америке принятс считать устройство NT1 принадлежностью пользовательского оборудования, по этому для этого применения оборудование часто выпускается со встроенным уст ройством NT1.

Если пользователь подключен через интерфейс BRI, то цифровое абонентско< окончание выполнено по 2-проводной схеме (как и обычное окончание аналогово! телефонной сети). Для организации дуплексного режима используется технологии одновременной выдачи передатчиками потенциального кода 2В1Q с эхо-подавле

512 Глава 6 • Глобальные сети

нием и вычитанием своего сигнала из суммарного. Максимальная длина абонентс­кого окончания в этом случае составляет 5, 5 км.

При использовании интерфейса PRI цифровое абонентское окончание выпол­няется по схеме канала Т1 или Е1, то есть является 4-проводным с максимальной длиной около 1800 м.

Устройства функциональной группы NT2 (Network Termination 2) представляют собой устройства канального или сетевого уровня, которые выполняют функции концентрации пользовательских интерфейсов и их мультиплексирование. Напри­мер, к этому типу оборудования относятся: офисная АТС (РВХ), коммутирующая несколько интерфейсов BRI, маршрутизатор, работающий в режиме коммутации пакетов (например, по каналу D), простой мультиплексор TDM, который мульти­плексирует несколько низкоскоростных каналов в один канал типа В. Точка под­ключения оборудования типа NT2 к устройству NT1 называется справочной точкой типа Т. Наличие этого типа оборудования не является обязательным в отличие orNTl.

Устройства функциональной группы ТЕ1 (Terminal Equipment 1) относятся к устройствам, которые поддерживают интерфейс пользователя BRI или PRI. Справочная точка S соответствует точке подключения отдельного терминального оборудования, поддерживающего один из интерфейсов пользователя ISDN. Таким оборудованием может быть цифровой телефон или факс-аппарат. Так как оборудо­вание типа NT2 может отсутствовать, то справочные точки S и Т объединяются и обозначаются как S/T.

Устройства функциональной группы ТЕ2 (Terminal Equipment 2) представляют собой устройства, которые не поддерживают интерфейс BRI или PRI. Таким уст­ройством может быть компьютер, маршрутизатор с последовательными интерфей­сами, не относящимися к ISDN, например RS-232C, Х.21 или V.35. Для подключения такого устройства к сети ISDN необходимо использовать терминальный адаптер (Terminal Adaptor, ТА). Для компьютеров терминальные адаптеры выпускаются в формате сетевых адаптеров — как встраиваемая карта.

Физически интерфейс в точке S/T представляет собой 4-проводную линию. Так как кабель между устройствами ТЕ1 или ТА и сетевым окончанием NT1 или NT2 обычно имеет небольшую длину, то разработчики стандартов ISDN решили не усложнять оборудование, так как организация дуплексного режима на 4-про-водной линии намного легче, чем на 2-проводной. Для интерфейса BRI в каче­стве метода кодирования выбран биполярный AMI, причем логическая единица кодируется нулевым потенциалом, а логический ноль — чередованием потенциа­лов противоположной полярности. Для интерфейса PRI используются другие коды, те же, что и для интерфейсов Т1 и Е1, то есть соответственно B8ZS и HDB3.

Физическая длина интерфейса PRI колеблется от 100 до 1000 м в зависимости от схемы подключения устройств (рис. 6.18).

Дело в том, что при небольшом количестве терминалов (ТЕ1 или ТЕ2+ТА) разрешается не использовать местную офисную АТС, а подключать до 8 устройств к одному устройству типа NT1 (или NT2 без коммутационных возможностей) с помощью схемы монтажного ИЛИ (подключение напоминает подключение стан­ций к коаксиальному кабелю Ethernet, но только в 4-проводном варианте). При подключении одного устройства ТЕ (через терминальные резисторы R, согласую-

6.3. Глобальные связи на основе сетей с коммутацией каналов 513

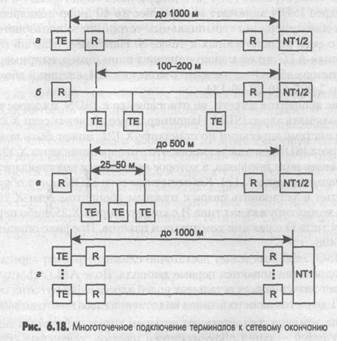

щие параметры линии) к сетевому окончанию NT (см. рис. 6.18, а) длина кабеля может достигать 1000 м. При подключении нескольких устройств к пассивному кабелю (см. рис. 6.18, б) максимальная длина кабеля сокращается до 100-200 м. Правда, если эти устройства сосредоточены на дальнем конце кабеля (расстояние между ними не превышает 25-50 м), то длина кабеля может быть увеличена до 500 м (см. рис. 6.18, в). И наконец, существуют специальные многопортовые уст­ройства NT1, которые обеспечивают звездообразное подключение до 8 устройств, при этом длина кабеля увеличивается до 1000 м (см. рис. 6.18, г).

Адресация в сетях ISDN

Технология ISDN разрабатывалась как основа всемирной телекоммуникационной сети, позволяющей связывать как телефонных абонентов, так и абонентов других глобальных сетей — компьютерных, телексных. Поэтому при разработке схемы ад­ресации узлов ISDN необходимо было, во-первых, сделать эту схему достаточно емкой для всемирный адресации, а во-вторых, совместимой со схемами адресации других сетей, чтобы абоненты этих сетей, в случае соединения своих сетей через сеть ISDN, могли бы пользоваться привычными форматами адресов. Разработчики стека TCP/IP пошли по пути введения собственной системы адресации, независи­мой от систем адресации объединяемых сетей. Разработчики технологии ISDN пошли по другому пути — они решили добиться использования в адресе ISDN адресов объединяемых сетей.

Основное назначение ISDN — это передача телефонного трафика. Поэтому за основу адреса ISDN был взят формат международного телефонного плана номе­ров, описанный в стандарте ITU-T E.163. Однако этот формат был расширен для

514 Глава 6 • Глобальные сети

поддержки большего числа абонентов и для использования в нем адресов других сетей, например Х.25. Стандарт адресации в сетях ISDN получил номер Е.164.

Формат Е.163 предусматривает до 12 десятичных цифр в номере, а формат адреса ISDN в стандарте Е.164 расширен до 55 десятичных цифр. В сетях ISDN различают помер абонента и адрес абонента. Номер абонента соответствует точке Т подключения всего пользовательского оборудования к сети. Например, вся офисная АТС может идентифицироваться одним номером ISDN. Номер ISDN состоит из 15 десятичных цифр и делится, как и телефонный номер по стандарту Е.163, на поле «Код страны» (от 1 до 3 цифр), поле «Код города» и поле «Номер абонента». Адрес ISDN включает номер плюс до 40 цифр подадреса. Подадрес используется для нумерации терминальных устройств за пользовательским ин­терфейсом, то есть подключенных к точке S. Например, если на предприятии имеется офисная АТС, то ей можно присвоит один номер, например 7-095-640-20-00, а для вызова абонента, имеющего подадрес 134, внешний абонент должен набрать номер 7-095-640-20-00-134.

При вызове абонентов из сети, не относящейся к ISDN, их адрес может непо­средственно заменять адрес ISDN. Например, адрес абонента сети Х.25, в которой используется система адресации по стандарту Х.121, может быть помещен цели­ком в поле адреса ISDN, но для указания, что это адрес стандарта Х.121, ему долж­но предшествовать поле префикса, в которое помещается код стандарта адресации, в данном случае стандарта Х.121. Коммутаторы сети ISDN могут обработать этот адрес корректно и установить связь с нужным абонентом сети Х.25 через сеть ISDN — либо коммутируя канал типа В с коммутатором Х.25, либо передавая дан­ные по каналу типа D в режиме коммутации пакетов. Префикс описывается стан­дартом ISO 7498.

Стандарт ISO 7498 определяет достаточно сложный формат адреса, причем ос­новой схемы адресации являются первые два поля. Поле AFI (Athority and Format Identifier) задает значения всех остальных полей адреса и формат этих полей. Значе­нием поля AFI является один из 6 типов поддоменов глобального домена адресации:

• четыре типа доменов соответствуют четырем типам публичных телекоммуни­кационных сетей — сетей с коммутацией пакетов, телексных сетей, публич­ных телефонных сетей и сетей ISDN;

• пятый тип домена — это географический домен, который назначается каждой стране (в одной стране может быть несколько географических доменов);

• шестой тип домена — это домен организационного типа, в который входят меж­дународные организации, например ООН или ATM Forum.

За полем AF1 идет поле IDI (Initial Domain Identifier) — поле начального иден­тификатора домена, а за ним располагается дополнительное поле DSP (Domain Specific Part), которое может нести дополнительные цифры номера абонента, если разрядности поля IDI не хватает.

Определены следующие значения AFI:

• Международные сети с коммутацией пакетов со структурой адресов в стандар­те Х.121-36, если адрес задается только десятичными цифрами, и 37, если адрес состоит из произвольных двоичных значений. При этом поле IDI имеет фор­мат в 14 десятичных цифр, а поле DSP может содержать еще 24 цифры.

• Международные сети ISDN со структурой адресов в стандарте Е.164 - 44, если адрес задается только десятичными цифрами, и 45, если адрес состоит из про-

6.3. Глобальные связи на основе сетей с коммутацией каналов 515

извольных двоичных значений. При этом поле IDI имеет формат в 15 десятич­ных цифр, а поле DSP может содержать еще 40 цифр.

• Международные телефонные сети PSTN со структурой адресов в стандарте Е.163 - 42, если адрес задается только десятичными цифрами, и 43, если адрес состоит из произвольных двоичных значений. При этом поле IDI имеет формат в 12 десятичных цифр, а поле DSP может содержать еще 26 цифр.

• Международные географические домены со структурой адресов в стандарте ISO DCC (Digital Country Codes) — 38, если адрес задается только десятичны­ми цифрами, и 39, если адрес состоит из произвольных двоичных значений. При этом поле IDI имеет формат в 3 десятичных цифры (код страны), а поле DSP может содержать еще 35 цифр.

• Домен международных организаций. Для него однобайтовое поле IDI содержит код международной организации, от которой зависит формат поля DSP.

Для первых четырех доменов адрес абонента помещается непосредственно в поле IDI. Для пятого и шестого типов доменов IDI содержит только код страны или код организации, которая контролирует структуру и нумерацию части DSP.

Еще одним способом вызова абонентов из других сетей является указание в адресе ISDN двух адресов: адреса ISDN пограничного устройства, например, со­единяющего сеть ISDN с сетью Х.25, и адреса узла в сети Х.25. Адреса должны разделяться специальным разделителем. Два адреса используются за два этапа -сначала сеть ISDN устанавливает соединение типа коммутируемого канала с по­граничным устройством, присоединенным к сети ISDN, а затем передает ему вто­рую часть адреса, чтобы это устройство осуществило соединение с требуемым абонентом.

Стек протоколов и структура сети ISDN

В сети ISDN (рис. 6.19) существуют два стека протоколов: стек каналов типа D и стек каналов типа В.

Каналы типа D образуют достаточно традиционную сеть с коммутацией пакетов. Прообразом этой сети послужила технология сетей Х.25. Для сети каналов D опре­делены три уровня протоколов: физический протокол определяется стандартом 1.430/431, канальный протокол LAP-D определяется стандартом Q.921, а на сетевом уровне может использоваться протокол Q.931, с помощью которого выполняется маршрутизация вызова абонента службы с коммутацией каналов, или же протокол Х.25 — в этом случае в кадры протокола LAP-D вкладываются пакеты Х.25 и комму­таторы ISDN выполняют роль коммутаторов Х.25.

Сеть каналов типа D внутри сети ISDN служит транспортным уровнем для так называемой системы сигнализации номер 7 (Signal System Number 7, 557). Система SS7 была разработана для целей внутреннего мониторинга и управления коммутато­рами телефонной сети общего назначения. Эта система применяется и в сети ISDN. Служба SS7 относится к прикладному уровню модели OSI. Конечному пользовате­лю ее услуги недоступны, так как сообщениями SS7 коммутаторы сети обменивают­ся только между собой.

Каналы типа В образуют сеть с коммутацией цифровых каналов. В терминах модели OSI на каналах типа В в коммутаторах сети ISDN определен только протокол физического уровня — протокол 1.430/431. Коммутация каналов типа В проис-

516 Глава 6 • Глобальные сети ____________________________________________________________

ходит по указаниям, полученным по каналу D. Когда пакеты протокола Q.931 мар­шрутизируются коммутатором, то при этом происходит одновременная коммутация очередной части составного канала от исходного абонента к конечному.

Протокол LAP-D принадлежит семейству HDLC и обладает всеми родовыми чертами этого семейства, но отличается некоторыми особенностями. Адрес кадра LAP-D состо­ит из двух байт — один байт определяет код службы, которой пересылаются вложен­ные в кадр пакеты, а второй используется для адресации одного из терминалов, если у пользователя к сетевому окончанию NT1 подключено несколько терминалов. Терми­нальное устройство может поддерживать разные службы — службу установления со­единения по протоколу Q.931, службу коммутации пакетов Х.25, службу мониторинга сети и т. п. Протокол LAP-D обеспечивает два режима работы: с установлением соеди­нения (единственный режим работы протокола LLC2) и без установления соединения. Последний режим используется, например, для управления и мониторинга сети.

Протокол Q.931 переносит в своих пакетах адрес ISDN вызываемого абонента, на основании которого и происходит настройка коммутаторов на поддержку со­ставного канала типа В.

Использование служб ISDN в корпоративных сетях

Несмотря на большие отличия от аналоговых телефонных сетей, сети ISDN сегод­ня используются в основном так же, как аналоговые телефонные сети, то есть как сети с коммутацией каналов, но только более скоростные: интерфейс BRI дает возможность установить дуплексный режим обмена со скоростью 128 Кбит/с (ло­гическое объединение двух каналов типа В), а интерфейс PRI — 2, 048 Мбит/с. Кроме того, качество цифровых каналов гораздо выше, чем аналоговых, а это зна­чит, что процент искаженных кадров будет гораздо ниже и полезная скорость об­мена данными существенно выше.

Обычно интерфейс BRI используется в коммуникационном оборудовании для подключения отдельных компьютеров или небольших локальных сетей, а интер­фейс PRI — в маршрутизаторах, рассчитанных на сети средних размеров.

6.3. Глобальные связи на основе сетей с коммутацией каналов 517

Что же касается объединения компьютерных сетей для поддержки службы с коммутацией пакетов, то здесь сети ISDN предоставляют не очень большие воз­можности.

На каналах типа В режим коммутации пакетов поддерживается следующим образом — либо с помощью постоянного соединения с коммутатором сети Х.25, либо с помощью коммутируемого соединения с этим же коммутатором. То есть каналы типа В в сетях ISDN являются только транзитными для доступа к «насто­ящей» сети Х.25. Собственно, это сводится к первому случаю использования сети ISDN — только как сети с коммутацией каналов.

Развитие технологии трансляции кадров на каналах типа В — технологии frame relay — привело к тому, что сети frame relay стали самостоятельным видом сетей со своей инфраструктурой каналов и коммутаторов. Поэтому эта технология рассмат­ривается ниже в разделе, посвященном сетям с коммутацией пакетов.

Остается служба коммутации пакетов, доступная по каналу D. Так как после передачи адресной информации канал D остается свободным, по нему можно реализо­вать передачу компьютерных пакетов Х.25, поскольку протокол LAP-D позволяет это делать. Чаще всего сеть ISDN используется не как замена сети Х.25, а как разветв­ленная сеть доступа к менее географически распространенной и узкоспециализи­рованной сети Х.25 (рис. 6.20). Такая услуга обычно называется «доступ к сети Х.25 через канал типа D». Скорость доступа к сети Х.25 по каналу типа D обычно не превышает 9600 бит/с.

Сети ISDN не рассматриваются разработчиками корпоративных сетей как хо­рошее средство для создания магистрали сети. Основная причина — отсутствие скоростной службы коммутации пакетов и невысокие скорости каналов, предос­тавляемых конечным пользователям. Для целей же подключения мобильных и до-

518 Глава 6 • Глобальные сети

машних пользователей, небольших филиалов и образования резервных каналов связи сети ISDN сейчас используются очень широко, естественно там, где они су­ществуют. Производители коммуникационного оборудования выпускают широ­кий спектр продуктов для подключения локальных сетей к ISDN — терминальных адаптеров, удаленных мостов и офисных маршрутизаторов невысокой стоимости.

Выводы

» Сети с коммутацией каналов используются в корпоративных сетях в основном для удаленного доступа многочисленных домашних пользователей и гораздо реже — для соединения локальных сетей.

» Отличительными особенностями всех сетей с коммутацией каналов являются: работа в режиме установления соединений, возможность блокировки вызова конечным абонентом или промежуточным коммутатором, необходимость ис­пользования на обоих концах сети устройств, поддерживающих одну и ту же скорость передачи данных, так как этот вид сетей не выполняет промежуточ­ную буферизацию данных.

* Сети с коммутацией каналов делятся на аналоговые и цифровые. Аналоговые сети могут использовать аналоговую (FDM) и цифровую (TDM) коммутацию, но в них всегда абонент подключен по аналоговому 2-проводному окончанию. В цифровых сетях мультиплексирование и коммутация всегда выполняются по способу коммутации TDM, а абоненты всегда подключаются по цифровому абонентскому окончанию (DSL).

* Аналоговые сети обеспечивают вызов посредством импульсного или тонового набора номера с частотой 10 Гц, причем тоновый набор примерно в 5 раз быст­рее импульсного.

* Аналоговые сети используют электромеханические коммутаторы, создающие большие помехи, и электронные программно-управляемые коммутаторы. При работе электронного коммутатора в режиме частотного уплотнения (FDM) со­здаются дополнительные помехи при демультиплексировании и мультиплекси­ровании абонентских каналов.

* Модемы для работы по коммутируемым аналоговым телефонным каналам долж­ны поддерживать функцию автовызова удаленного абонента. При асинхронном интерфейсе модем использует для этого команды Hayes-совместимых модемов, а при синхронном интерфейсе — стандарт V.25 или V.25 bis.

* Основные стандарты модемов для коммутируемых каналов тональной часто­ты — это стандарты V.34+, V.90, V.42 и V.42 bis. Стандарт V.34+ является об­щим стандартом для работы по выделенным и коммутируемым каналам при 2-проводном окончании. Стандарт V.42 определяет протокол коррекции оши­бок LAP-M из семейства HDLC, а стандарт VC.42 bis — метод компрессии дан­ных при асинхронном интерфейсе. В синхронном интерфейсе для коррекции ошибок используется протокол HDLC, а для компрессии — фирменный прото­кол SDC компании Motorola.

* Стандарт V.90 полезен в том случае, когда между модемом пользователя и сер­вером удаленного доступа поставщика услуг все АТС обеспечивают цифровые

6.4. Компьютерные глобальные сети с коммутацией пакетов 519

методы коммутации, а сервер подключен по цифровому абонентскому оконча­нию. В этом случае скорость передачи данных от сервера к пользователю повы­шается до 56 Кбит/с за счет отсутствия аналогово-цифрового преобразования на этом направлении.

* Цифровые сети с коммутацией каналов представлены двумя технологиями: Switched 56 и ISDN.

* Switched 56 — это переходная технология, которая основана на предоставлении пользователю 4-проводного цифрового абонентского окончания Т1/Е1, но со скоростью 56 Кбит/с. Коммутаторы такой сети работают с использованием циф­ровой коммутации. Технология Switched 56 обеспечивает соединение компью­теров и локальных сетей со скоростью 56 Кбит/с.

* Цифровые сети с интегрированными услугами — ISDN - разработаны для объе­динения в одной сети различных транспортных и прикладных служб. ISDN предоставляет своим абонентам услуги выделенных каналов, коммутируемых каналов, а также коммутации пакетов и кадров (frame relay).

* Интерфейс UNI предоставляется пользователям ISDN в двух видах — BRI и PRI. Интерфейс BRI предназначен для массового пользователя и построен по схеме 2B+D. Интерфейс PRI имеет две разновидности — североамериканскую 23B+D и европейскую 30B+D.

* Каналы типа D образуют сеть с коммутацией пакетов, выполняющую двоякую роль в сети ISDN: во-первых, передачу запроса на установление коммутируемо­го канала типа В с другим абонентом сети, во-вторых, обмен пакетами Х.25 с абонентами сети ISDN или внешней сети Х.25, соединенной с сетью ISDN.

» Цифровое абонентское окончание DSL сети ISDN для интерфейса BRI пред­ставляет собой 2-проводной кабель с максимальной длиной 5, 5 км.

* Построение глобальных связей на основе сетей ISDN в корпоративной сети ограничено в основном организацией удаленного доступа и объединением не­больших локальных сетей на основании службы коммутации каналов. Служба коммутации пакетов по каналу типа D реализуется редко — это связано с его невысокой скоростью, которая обычно составляет не более 9600 бит/с. Поэтому сети ISDN используются так же, как и аналоговые телефонные сети, но только как более скоростные и надежные.
