На рисунке 7 приведена теоретическая схема базирования детали

Рисунок 7– Схема базирования заготовки в системе координат
Главная база (ГБ) - плоскость (торец заготовки). Это установочная база, которая лишает заготовку 3-х степеней свободы, а именно:
· перемещение вдоль оси Z;
· вращение вокруг оси X;
· вращение вокруг оси Y.
Двойная опорная база – цилиндрическая наружная поверхность (Ø 90 f9) лишает заготовку 2-х степеней свободы, а именно:
· перемещение вдоль оси X;
· перемещения вдоль оси Y.
Опорная база – цилиндрическая внутренняя поверхность (отверстие Ø 10 Н8) лишает заготовку 1 степени свободы, а именно вращения вокруг оси Z.
Вывод: заготовка лишена 6-ти степеней свободы.
Таблица 2- Примеры теоретических схем базирования
| Теоретическая схема базирования
|
|
| Ошибка! Ошибка связи.
| Содержание операции
|
|
Фрезеровать паз шириной h.
Выдержать размеры a и b,
параллельность оси паза относительно поверхности Б
и дна паза относительно основания А.
Установка заготовки по плоскости основания и двум боковым сторонам.
|
Сверлить отверстие диаметром d.
Выдержать
Размеры a и b,
обеспечить перпендикулярность
оси отверстия относительно
поверхности А.
Установка заготовки на плоскость и в призмах по наружной поверхности.
| Эскиз обработки
|
|
|
|
Продолжение таблицы 2
| Теоретическая схема базирования
|
|
|
Ошибка! Ошибка связи.
| Содержание операции
|
| Расточить отверстие
диаметром d.
Выдержать размер a, параллельность оси отверстия к плоскости А, перпендикулярность оси отверстия к плоскости Б, симметричность отверстия относительно наружного контура.
Установка заготовки на плоскость основания, перпендикулярную ей плоскость, крепление призмой по поверхн. В
| Сверлить, зенкеровать, развернуть два отверстия диаметрами d1 и d2.
Выдержать перпендикулярность
осей отверстий к плоскости А и симметричность отверстий относительно общей плоскости симметрии Б.
Установка заготовки по плоскости, крепление по цилиндрическим поверхностям призмой.
| Эскиз обработки
|
|
|
|
Продолжение таблицы 2
| Теоретическая схема базирования
|
|
|
| Содержание операции
|
| Точить поверхности d1 и d2.
Выдержать размер
a, обеспечить соосность поверхностей d1 и d2 с отверстием А.
Установка заготовки на разжимной оправке.

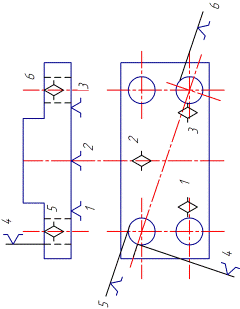

| Фрезеровать поверхность,
Выдержать размер а и параллельность относительно плоскости основания А
Установка заготовки по плоскости и двум отверстиям.
| Эскиз обработки
|
|
| Ошибка! Ошибка связи.
|
Продолжение таблицы 2
| Теоретическая схема базирования
|
| Ошибка! Ошибка связи.
|
Ошибка! Ошибка связи.
| Содержание операции
|
| Фрезеровать паз.
Выдержать размеры
l, l1 и h.
Установка заготовки на
призме.
| Точить поверхность D
Установка заготовки на цилиндрической оправке с зазором.
| Эскиз обработки
|
| Ошибка! Ошибка связи.
| Ошибка! Ошибка связи.
|
|
