Хід роботи. Оператори вибору та галуження в програмах LabView.

Лабораторна робота №2

Оператори вибору та галуження в програмах LabView.

Мета: Спроектувати віртуальний прилад для переведення значень температури між температурними шкалами Цельсія, Фаренгейта та Кельвіна із використанням інструментів Selectта Case.

Хід роботи

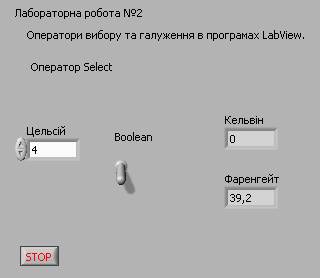

1. Розробіть програму для переведення значення температури, поданого у градусах Цельсія, в температурну шкалу Кельвіна та температурну шкалу Фаренгейта із використанням оператора Select. Програма повинна мыстити регулятор (наприклад поле вводу) для задання температури у градусах Цельсія, логічний перемикач і два індикатори для відображення температури у шкалах Кельвіна та Фаренгейта відповідно. При вмиканні перемикача у один із станів, що означають температурну шкалу, на відповідному індикаторі повинне відображатися значення температури, а на іншому – нуль.

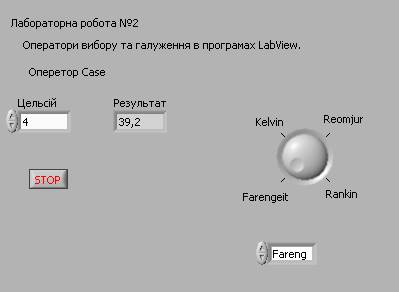

2. Розробіть програму для переведення значення температури, поданого у градусах Цельсія, в температурну шкалу Кельвіна та температурну шкалу Фаренгейта із використанням структури Case. Модифікуйте програму, додавши можливість відображення температури також за шкалами Реомюра (формула зв’язку Re=0, 8*C) та Ранкіна (Ra=9/5*C+32+459, 67).
