Рулевое устройство и шверт

Рис. 30. Основные типы постоянных рулей: А — подвешенный за транцем; Б— подвешенный к задней кромке плавника; В — отдельно стоящий с кронштейном; Г — блансирный; Д — руль моторно-парусной яхты

Рули подразделяют на постоянные и подвесные.

Постоянные рули (рис. 30) ставят на килевых яхтах и подвешивают к ахтерштевню, плавнику фальшкиля, а также к специальному плавнику либо кронштейну.

Основные части постоянного руля (рис. 31): перо —деревянная или металлическая пластина; баллер — стержень, на котором укреплено перо; румпель — рычаг для поворота руля и гельмпорт — труба, через которую проходит верхняя часть баллера. На больших судах, где силы человека недостаточно, чтобы повернуть руль, вместо румпеля применяются различные рулевые приводы, позволяющие с помощью штурвала повернуть руль, не прилагая больших усилий.

Руль подвешивается к ахтерштевню на петлях; нижняя часть баллера— пятка опирается на подпятник —основательную оковку, прикрепленную к ахтерштевню, дейдвуду или фальшкилю.

Разновидностью постоянного руля является балансирный руль (рис. 30, г), консольно, без петель, укрепленный на баллере, причем часть площади пера расположена впереди оси вращения. Давление набегающей воды на эту часть пера уменьшает усилие, необходимое для поворота руля.

Подвесные рули применяют на швертботах и килевых яхтах с обрезной транцевой кормой.

На швертботах часто встречается подвесной руль с подъемным пером (рис. 32), у которого нет баллера, а перо на горизонтальной оси подвешено в деревянной или металлической рулевой коробке, в нее и вставлен румпель. Перо может быть приподнято или совсем поднято из воды сорлинем — тросиком, один конец которого (коренной) закреплен на пере, а другой пропущен через шкив на коробке или румпеле и может быть закреплен на румпеле в нужном положении.

На некоторых швертботах (например, класса «Финн») ставят руль, перо которого составляет с рулевой коробкой одно целое. Обычно такой руль делается из дерева или фанеры, перо его профилируется, а сам руль имеет крепление к транцу на петлях, позволяющее легко снимать перо при подходе к берегу или при вытаскивании швертбота на берег.

Рис. 31. Руль килевой яхты и его части

Швертовое устройство состоит из шверта, швертового колодца и шверт-талей.

Шверты изготовляют из листового металла (сталь, медные или алюминиевые сплавы) или дерева. Шверты бывают кинжальные и качающиеся.

Кинжальный шверт (рис. 33, а) вставляется в швертовый колодец, как кинжал в ножны, и передвигается в нем поступательно. Кинжальные шверты неудобны тем, что при задевании за мель их заклинивает в колодце.

Кинжальными швертами снабжены швертботы юношеских классов «Оптимист» и «Кадет». Применяют их также на катамаранах.

Качающиеся шверты опускаются поворотом вокруг своей оси, бывают двух видов—секторные и прямые.

Секторный шверт (рис. 33, б) имеет то преимущество, что при опускании его швертовая щель остается закрытой телом шверта, а за прямым швертом (рис. 33, в), когда он опущен, остается открытой швертовая щель, создающая добавочное сопротивление корпуса. С другой стороны, когда секторный шверт выбран, он сильно выходит за пределы колодца и мешает экипажу. Поэтому секторные шверты делают главным образом на небольших швертботах (например, класса «Финн»).

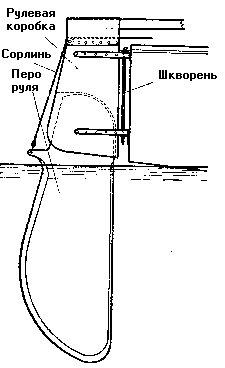

Рис. 32. Устройство подвесного руля швурбота

Рис. 33. Типы швертов: А — кинжальный; Б — ющийся секторный, В — качающийся мечевидный

Прямой шверт меньше мешает и имеет еще одно достоинство: когда его подбирают, значительно смещается назад центр бокового сопротивления, и швертбот можно центровать на ходу.

Для усиления эффекта перемещения центра бокового сопротивления применяют узкие, длинные, так называемые мечевидные шверты (рис. 33, в). Ими снабжено большинство современных швертботов. Часто для уменьшения сопротивления шверты профилируют, то есть в поперечном сечении придают им профиль симметричного крыла самолета. Они дают некоторый выигрыш в лавировочных качествах за счет меньшего сопротивления. Чтобы уменьшить сопротивление широкой щели на выходе швертового колодца в днище, щель для профилированного шверта снабжают сальниками из листовой резины: когда шверт выбран, сальники смыкаются и закрывают щель.

Шверт вращается вокруг болта, под головку и гайку которого положены большие шайбы с кожаными или резиновыми прокладками для предохранения от подтекания.

Швертовый колодец (см. рис. 26) имеет основание из двух досок, обычно дубовых, притянутых к килю болтами. Поверх основания набраны стенки из более тонких досок. Сзади и спереди колодец ограничен вертикальными стойками, к которым приклепываются основание и стенки. По верхнему обрезу колодца положен планширь. На него ложится резиновый буфер, надетый на болт рычага шверта и предохраняющий колодец от разрушения при ударе болта о планширь. Поперечную устойчивость колодца обеспечивает крепление его к флорам кницами или шпонками — вертикально поставленными поперечными досками. Часто колодец укрепляют специальной поперечиной, связывающей колодец (через планширь) с карлингсами и палубным настилом. На пластмассовых швертботах колодцы проще по конструкции — тонкостенный ящик, приформованный к усиленной обшивке днища.

Паруса

Паруса — это главная часть вооружения яхты, ее движитель. Шьют их из отдельных полос парусины — полотнищ. Швы, соединяющие полотнища, располагаются под прямым углом к задней кромке — шкаторине — паруса. Треугольный парус имеет переднюю, заднюю и нижнюю шкаторины, независимо от того, грот это, кливер, стаксель или иной парус. Четырехугольный парус имеет еще верхнюю шкаторину.

На рис. 35 и 36 показаны основные части треугольного и четырехугольного гротов.

У треугольного паруса различают фаловый, шкотовый в галсовый углы. У четырехугольного грота, имеющего два верхних угла, передний угол называется верхним галсовым, задний — нок-бензельным. Передний нижний угол носит название нижнего галсового, задний, как и у треугольного паруса, — шкотового угла.

Для прочности по шкаторинам парус обшивается ликтросом — специальным тросом отлогого спуска.

Углы паруса и другие места, подвергающиеся большим нагрузкам, усиливают боутами —накладками из парусины соответствующей формы. Ликтросы и боуты составляют как бы раму, которая препятствует излишнему растяжению паруса. Ликовке * обычно подвергаются передняя, нижняя и верхняя шкаторины парусов, задняя же ликуется только частично (у углов). У передних парусов (стаксель, кливер) чаще всего ликуются только передняя шкаторина и углы, у спинакера — все шкаторины очень тонким стальным тросом. Передняя шкаторина передних парусов иногда ликуется стальным тросом. Штормовые и некоторые дополнительные паруса, о которых речь пойдет дальше, ликуются по всем шкаторинам.

Задняя шкаторина грота всегда имеет больший или меньший выгиб наружу — горб, который не может стоять без поддержки тонких деревянных дощечек — лат, вставляющихся в соответствующие карманы. Латы должны входить в карманы плотно, но без излишнего усилия. Карман делают длиннее латы на 2—4 см. Латы могут быть короткими и сквозными. Короткие латы делают тоньше у внутреннего и толще у наружного конца; самое тонкое место у сквозных лат — примерно на одной трети длины от внутреннего конца, чуть толще они у внутреннего и еще толще у наружного конца.

Латы делают из упругого и нехрупкого дерева (ясень, сосна, орех и др.) или из слоистых пластиков типа текстолита. Чтобы они не упирались во внутренний торец кармана и надежно поддерживали заднюю шкаторину, внутрь кармана обычно вшивают резиновую полоску, которая оттягивает лату наружу.

Сквозными латами можно регулировать в небольших пределах величину и положение «пуза» паруса.

Для предохранения задней шкаторины от растяжения внутрь ее кромки пропускают тонкую крепкую снасть— булинь, который можно подтянуть или ослабить — выбрать или потравить, в зависимости от условий работы паруса. Булинь одним концом заделывается около фалового (нокбензельного) угла; другой его конец выходит около шкотового угла. У генуэзских стакселей иногда ставят булинь по нижней шкаторине, чтобы регулировать «пузо» паруса в нижней его части. Поперек паруса, параллельно нижней шкаторине, проделаны ряды люверсов — окантованных отверстий, через которые при уменьшении площади паруса — взятии рифов — пропускаются тонкие

Рис. 34. Парусность бермудского кэча: 1—грот; 2—бизань; 3—стаксель; 4 — бизань-стакссль (апсель); 5-—генуэзские стаксель; 6 — штормовой стаксель; 7 — трисель; 8 — спинакер

снасти, называемые риф-штертами. Эти ряды люверсов усилены полосками парусины— риф-бантами. В настоящее время сплошные риф-банты применяют редко, чаще — в виде ромбовидных накладок около каждого из люверсов. Обычно их делают два-три ряда, почему и говорят свзять два (один, три) ряда рифов», то есть уменьшить парус настолько, чтобы притянуть к гику второй (первый, третий) ряд риф-бантов. У концов риф-бантов делают риф-кренгельсы — веревочные петли с заделанными внутрь металлическими кольцами— коушами. В передний риф-кренгельс продергивается штык-болт, ав задний— риф-шкентель —снасти, которыми парус при рифлении притягивают к гику. Кренгельсы также заделываются по углам парусов.

Рис. 35. Бермудский грот и его части

Чтобы увеличить ширину треугольного грота в верхней части, к боуту фалового угла крепят или вставляют внутрь небольшую головную (фаловую) дощечку, ширина которой ограничена правилами обмера.

Грот крепится к гику своим галсовым углом обычно за соответствующую оковку у пятки (внутреннего конца) гика с помощью такелажной скобы или болта. Нижняя шкаторина грота растягивается вдоль гика грота-шкотом — специальной снастью, заделанной в кренгельс шкотового угла. Передняя и нижняя шкаторины крепятся к гику или мачте одним из следующих способов (рис. 37):

— шкаторина продергивается внутрь круглого паза с губками (лик-паза) на гике или мачте (рис. 37, а и е); — через люверсы по шкаторинам пришиваются ползуны, которые либо входят внутрь охватывающего их рельса, либо сами охватывают рельс (рис. 37, б, е, г и д);

Рис. 36. Гафельный грот и его части

— шнуровка, продернутая через люверсы по шкаторинам и охватывающая гик (или гафель); на гафельном гроте таким образом крепится передняя шкаторина — тогда шнуровку называют слаблинем;

— охватывающие мачту кольца, которые прикрепляются к передней шкато-рине гафельного грота; эти кольца называют сегарсаии. Чтобы при постановке грота сегарсы не заедали, спереди их соединяют тонким тросом; расстояние между ними должно быть равно расстоянию между люверсами на передней шкаторине.

Чтобы увеличить ширину треугольного грота в верхней части, к боуту фалового угла крепят или вставляют внутрь небольшую головную (фаловую) дощечку, ширина которой ограничена правилами обмера.

Грот крепится к гику своим галсовым углом обычно за соответствующую оковку у пятки (внутреннего конца) гика с помощью такелажной скобы или болта. Нижняя шкаторина грота растягивается вдоль гика грота-шкотом — специальной снастью, заделанной в кренгельс шкотового угла. Передняя и нижняя шкаторины крепятся к гику или мачте одним из следующих способов (рис. 37):

— шкаторина продергивается внутрь круглого паза с губками (лик-паза) на гике или мачте (рис. 37, а и е); — через люверсы по шкаторинам пришиваются ползуны, которые либо входят внутрь охватывающего их рельса, либо сами охватывают рельс (рис. 37, б, е, г и д);

— шнуровка, продернутая через люверсы по шкаторинам и охватывающая гик (или гафель); на гафельном гроте таким образом крепится передняя шкаторина — тогда шнуровку называют слаблинем;

— охватывающие мачту кольца, которые прикрепляются к передней шкато-рине гафельного грота; эти кольца называют сегарсаии. Чтобы при постановке грота сегарсы не заедали, спереди их соединяют тонким тросом; расстояние между ними должно быть равно расстоянию между люверсами на передней шкаторине.

Передние шкаторины передних парусов соединяются со штагами карабинами (их привязывают к передней шкаторине и надевают на штаг) или такелажными скобами—мочками (см. рис. 51).

* Неправильно называть ликтрос лнковкой, как это часто делают. Ликтрос пришивают к парусу. Этот процесс и называется ликовкой

Рис. 37. Сечения рангоута: А — каплевидная деревянная мачта с лик-пазом; Б и В — круглые мачты с рельсами под наружные ползуны; Г и Д — мачты с рельсам под внутренние ползуны, Е — металлическая мачта с лик-пазом
