СЕЛЬСКОХОЗЯЙСТВЕННЫЕ МАШИНЫ

СД.06 / ДС.01.03, ОДФ 08.04, СД 04.02, СД 01.03, Б3.В.11, Б3.Б12

Лабораторная работа. Валковые жатки.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Специальности 110301 Механизация сельского хозяйства

050501 Профессиональное обучение

110201 Агрономия

110302 Электрификация и автоматизация сельского

хозяйства

Направление 110800 – Агроинженерия

110400 – Агрономия

Уфа 2011

УДК 631.354.1

ББК 40.728

Ф 18

Рассмотрено и одобрено на заседании кафедры «Сельскохозяйственные машины (протокол № от апреля 2011г.)

Рекомендовано к опубликованию методической комиссией факультета механизации сельского хозяйства (протокол № от апреля 2011г.)

Составитель: доцент Рахимов З.С.

Рецензент: доцент Гафуров И.Д.

Ответственный за выпуск зав. кафедрой «Сельскохозяйственные машины» Мударисов С.Г.

Цель работы

Изучить назначение, устройство, технологический процесс и основные регулировки валковых жаток.

Обеспечение работ

2.1 Валковая жатка.

2.2 Плакаты валковых жаток.

2.3 Набор слесарных ключей и инструментов.

2.4 Рулетка и линейка длиной 50 см.

Общее устройство валковых жаток

Валковые жатки предназначены для скашивания хлебной массы и укладки ее в валки в процессе двухфазной уборки зерновых, зернобобовых культур. Кроме того, жатки используются для подготовки поля к уборке – проведения обкосов и прокосов.

3.1 Агротехнические требования. Конструкции жаток должны обеспечивать укладку срезанной массы в достаточно плотный и связный валок определенных размеров, но его ширина не должна превышать 1, 7 м при ширине захвата подборщиков В_П = 2, 1 м и 2, 1 м при В_П = 3 м. При этом должен исключаться контакт колосьев с землей и обеспечиваться продуваемость валка снизу. Валки могут удерживаться на стерне высотой 12 – 15 см, если на 1 м² площади имеется не менее 250 растений.

Длина срезанной части стеблей должна быть не менее 60 см. При этом валки должны быть уложены в прямолинейные ряды с укладкой стеблей под небольшим углом к осевой линии (10…30⁰), колосьями сверху по всей ширине валка, без сгруживания или разрывов.

Классификация валковых жаток.

- по назначению:

1) общего назначения,

2) специальные (бобовые);

- по агрегатированию:

1) навесные (навешиваются на зерноуборочный комбайн),

2) прицепные (агрегатируются с колесными тракторами),

3) самоходные (агрегатируются с энергетическими средствами самоходных косилок);

- по расположению режущего аппарата относительно машины:

1) фронтальные,

2) боковые;

-по способу формирования валков:

1) однопоточные,

2) двухпоточные.

3.3 Общее устройство. Современные жатки насчитывают около 30 моделей прицепных, навесных и самоходных машин различных марок и их модификаций, отличающихся, прежде всего, шириной захвата.

Общее устройство всех жаток, набор их рабочих органов и механизмов рассмотрим на примере жатки ЖВН-6Б, (рисунке 1).

Рисунок 1 Общий вид навесной валковой жатки ЖВН-6Б:

(пояснения в тексте)

Навесная жатка ЖВН-6Б включает в себя режущий аппарат 3, мотовило 2, ременно-планчатый транспортер 4 механизмы привода, смонтированные на платформе. Платформа представляет собой сварной каркас, обшитый стальным листом. Ветровой щит предотвращает падение скошенной массы с транспортера. По сторонам корпуса закреплены бортовые щиты 6, которые переходят в мысы-делители 1 и 5. При уборке длинносоломистых хлебов мысы-делители снимают и устанавливают торпедные делители, предназначенные для подвода к режущему аппарату стеблей, расположенных слева и справа от края аппарата.

Платформа снабжается транспортерами 4, образующим выбросное окно для формирования валка. Платформа навесной жатки опирается в рабочем положении на копирующие башмаки, изменяя положение которых можно изменять высоту среза.

В процессе работы механизмы навески и уравновешивания наклонной камеры обеспечивают копирование рельефа поверхности поля на установленной положением опорных башмаков высоту кошения с давлением башмаков на поверхность почвы в пределах 25-30 кг. Делители отводят стебли, растущие вне ширины захвата жатки, в стороны. Планки мотовила захватывают некоторую порцию стеблей по всей ширине захвата, подводят их к режущему аппарату, удерживают в период перерезания, а затем укладывают на транспортер. Транспортер перемещает срезанную массу к выбросному окну и с помощью направляющих щитков укладывает ее непрерывной лентой на стерню, формируя валок соответствующего размера и формы.

Небольшой поворот срезанных стеблей относительно оси валка обеспечивается при поперечном движении транспортера за счет пассивного торможения части стеблей на режущем аппарате. Регулируемые щитки, установленные в зоне выбросного окна (рисунок 2а), обеспечивают необходимую ширину валка.

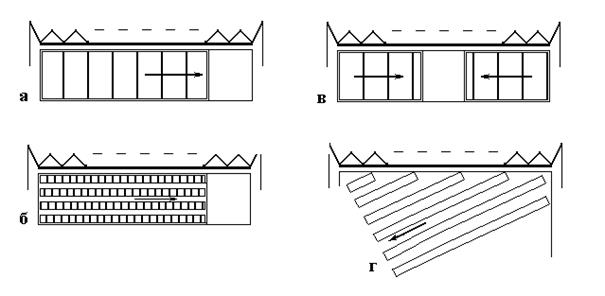

Рисунок 2 Транспортеры валковых жаток

Некоторые жатки снабжаются двумя транспортерами, движущимися навстречу друг другу к выбросному окну (рисунок 2в), расположенному в средней части платформы. Такая конструкция обеспечивают наилучшее расположение колосьев в валке. Чаще применяются транспортеры, образованные отдельными ремнями (рисунок 2б). В целях улучшения расположения стеблей и колосьев в валке, ремни можно установить на шкивах разного диаметра, тогда они будут перемещаться с разной скоростью, принудительно поворачивая стебли в нужное положение. Известны и модели жаток, у которых ремни расположены на платформе под углом (рисунок 2г), при котором обеспечивается увеличение ширины валков и уменьшение его толщины, что ведет к быстрому высыханию массы.

Для полной загрузки комбайнов при уборке малоурожайных хлебов применяется укладка валков друг на друга (рисунок 3б) или их сдваивание (рисунок 3в) обычными и специальными реверсивными жатками.

Рисунок 3 Схемы размещения валков:

а – одинарного, б – «валок на валок», в – «валок к валку»

Жатка широкозахватная ЖВР-10-03 (рисунок 4) предназначена для скашивания зерновых и крупяных культур с укладкой массы в одинарный валок при ширине захвата жатки 10 м или сдвоенный валок, при ширине захвата 20 м. Жатка состоит из корпуса, навесного устройства и механизма привода. На корпусе установлены сегментно-пальцевый режущий аппарат, два транспортера, эксцентриковое мотовило, боковины с делителями и ветровой шит.

При работе с укладкой массы в один валок транспортеры смещают в крайние положения и масса подается к центральному выбросному окну (рисунок 4). При укладке сдвоенного валка транспортеры смещают в одну сторону, они имеют общее направление движения и при первом проходе укладывают хлебную массу в валок через правое выбросное окно, а при втором — через левое. Агрегат обслуживает один механизатор.

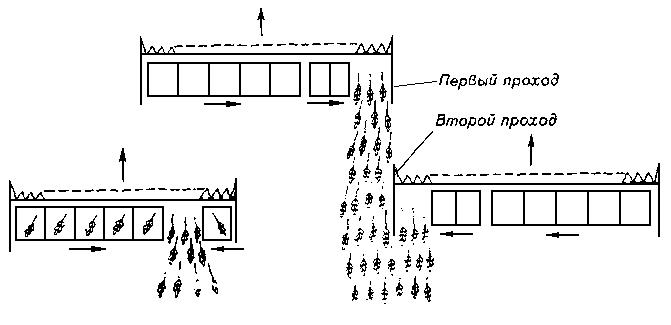

Рисунок 4 Формирование валка жаткой ЖВР-10-03
