Приборы для определения вязкости раствора

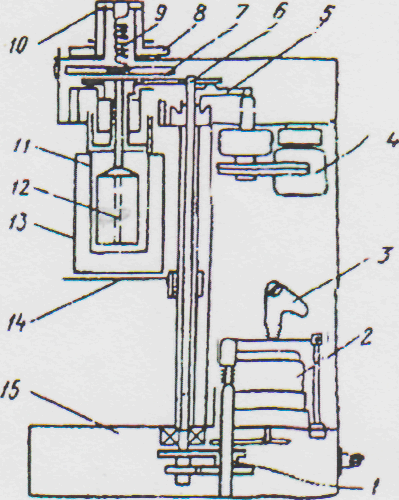

.Момент сил трения определяют по величине закручивания пружины на определенный угол φ, замеряемый лимбом. Прибор ВСН-3 состоит из корпуса 1, измерительной системы, привода и стакана 4 для испытуемой жидкости. Измерительная система включает подвесной цилиндр 5, гильзу 6, шкалу 7, пружину 9, крутильную головку 10. Промывочную жидкость заливают в стакан 4, установленный на телескопическом столике 3. Гильза приводится во вращение от двигателя 15 через редуктор 2, вал 11 и систему шестерен. Для измерения статистического напряжения сдвига (СНС) прибор снабжен электродвигателем 13, который включается переключателем редуктора 14. Вращение с частотой 0, 2 об/мин передается через шестерню 12 на наружный цилиндр. Привод вискозиметра обеспечивает четыре частоты вращения (200, 300, 600об/мин при определениинии динамического напряжени я сдвига и пластическойвязкости и одну частоту (0, 2 об / мин), при определении статистического напряжения сдвига. При измерении пластическости и динамического напряжения сдвига испытуемую жидкость перемешивают при частоте вращения 600 об/мин, а затем снимают устойчивые показания (в течении 3 мин) углов закручивания пружины. Пластическую вязкость определяют по формуле Структурную по формуле τ =А(φ)
![]()
![]()
![]()
η эф. где
А и В - коэффициенты прибора. В полевых условиях для определения условной вязкости используют вискозиметр ВБР-6 (рис. 1.12). Прибор состоит из воронки 2, объёмом 700см3 с сеткой 1 и мерной кружки 3, объемом 500 см" 1. Порядок измерения вязкости. На воронку устанавливают сетку, отверстие трубки снизу зажимают пальцем правой руки, в воронку через сетку заливают испытуемую жидкость до верхней кромки вискозиметра. Под трубку подставляют кружку, палец убирают и включают секундомер (левой рукой). После заполнения кружки секундомер выключают, а отверстие трубки вновь закрывают пальцем. Время истечения 500см3 жидкости в секундах и характеризует условную вязкость .Рис. 1.12 Вискозиметр ВБР -6
![]()
|
