Технические средства для приготовления глинистых растворов

Глинистые растворы и растворы реагентов обычно приготавливают в глиномешалках (рис. 2.2) (трехвальных, двухвальных и одновальных, горизонтальных и вертикальны) (табл. 1), ёмкостью 0, 3-4, 0 м³.Реже раствор готовят в гидромониторных мешалках и во фрезерно-струйных мельницах.

В одновальной глиномешалке глина в воде размешивается в течение 1ч – 1ч 20 мин, а в двухвальной – 30-40 мин при скорости вращения 50-60 об/мин.

В готовый глинистый раствор добавляют химикаты и реагенты, после чего размешивание продолжают еще 10-15 мин.

Приготовление УЩР производится перемешиванием компонентов в течение 1, 5-2 ч.

Рис. 2.2. Горизонтальная одновальная глиномешалка:

1 – шкивы; 2 – редуктор; 3 – лопасти; 4 – загрузочный люк; 5 – цилиндрический корпус; 6 – вал; 7 – сливной патрубок.

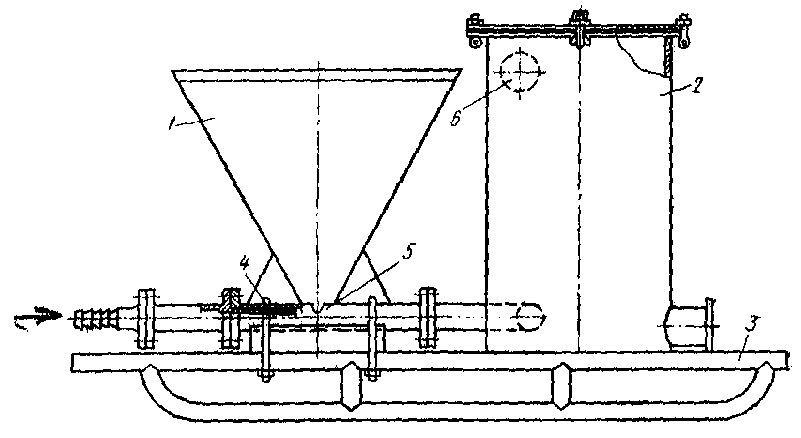

Гидравлические мешалки - эжекторного типа, устройство непрерывного действия. (рис 2.3) состоит из воронки 1 для загрузки глинопорошков, сопла 4, камеры смешения 5 и бака 2, смонтированных на общей раме 3. К соплу под даввлением подводится вода; при истечении ее в камере смешения образуется вакуум, благодаря чему туда засасывается порошок из воронки. Образовавшаяся пульпа поступает в баки и ударяется о специальный башмак, что способствует измельчению комочков глины и более интенсивному их перемешиванию с водой.Готовый глинистый раствор сливается через выходную трубу в верхней части бака. Поднимаясь кверху, раствор теряет скорость, и из него выпадают на дно комки глины.

Известная гидроворонка конструкции И.Х. Бикбулатова имеет заслонки, регулирующие подачу глинопорошка. Она работает при пониженном давлении жидкости, вследствие чего для ее работы иногда оказывается достаточно напора водопровода.

Рис 2.3. Гидравлическая мешалка эжекторного типа..

Следует отметить, что качество глинистого раствора, приготовленного в гидроворонках, довольно низкое. Несмотря на тонкий помол, частицы глинопорошка в процессе перемешивания с водой должны пройти дальнейшее диспергирование. Однако такое диспергирование происходит недостаточно интенсивно. Правда, со временем за счет броуновсого движения происходит частичная диспергация глины, но качество раствора остается хуже, чем при приготовлении в лопастных глиномешалках. Качество раствора может быть существенно улучшено его многократным пропуском через гидроворонку без добавления твердой фазы.

Централизованное приготовление растворов осуществляется на глиностанциях (рис. 2.3), оборудованных глиномешалками 6, складскими помещениями для глины 9, емкостями 5, 8, насосами 2, 4 для перекачки воды и глинистого раствора. При глиностанциях обычно имеется помещение для лабораторного определения свойств раствора. Здесь же ведется учет потребности в растворе, его качества. На буровые установки раствор доставляется в автоцистернах

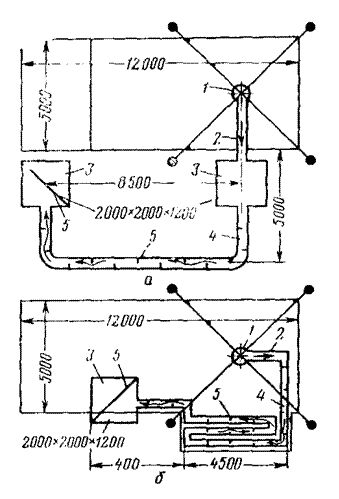

2.7 Технические средства для очистки промывочной жидкости Очистка раствора от шлама чаще всего осуществляется в желобах и отстойниках (рис.2.4) реже в установках ОПР-1.

Длина желобов составляет 15-25 м. В желобах имеются перегородки, изменяющие направление движения раствора. Это способствует разрушению связей между частицами в растворе и выпадению шлама в виде осадка. уклон желобов составляет 0, 5-1 см на 1 м длины. Желоба и отстойники периодически должны очищаться от осевшего шлама. Оборудование для желобной системы показано в табл.2.1

Установка для очистки промывочных растворов ОПР-1 конструкции ВИТР гидроциклонного типа предназначена для очистки промывочной жидкости от шлама выбуренной породы. В комплект установки входят щит для монтажа, гидроциклона и три сменных гидроци-клона (производительностью 15-25, 25-60 и 60-100 л/мин).

Подача жидкости в гидроциклоны производится от бурового насоса с забором жидкости из отстойника.

Очистку растворов проводят и прт помощи гидроциклонов (рис. 2.5 а, б), вибросит (2.6, а, б) и сепараторов (рис. 2.7).

Выпускаемый для геологоразведочного бурения гидроциклон 20 ГХ имеет пропускную спсобность до 500 л/мин

Таблица 2.4
