Руководство по выполнению базовых экспериментов






ОСНОВЫ ЭЛЕКТРОБЕЗОПАСНОСТИ

ОЭБ.001 РБЭ (912)




П. Н. Сенигов. Основы электробезопасности. Руководство по выполнению базовых экспериментов. ОЭБ.001 РБЭ (912). - Челябинск: ООО «Учебная техника», 2004. - 39 с.



Описаны состав и отдельные компоненты комплекта типового лабораторного оборудования «Основы электробезопасности». Представлены электрические схемы соединений, перечни аппаратуры и указания по проведению базовых экспериментов.

Руководство предназначено для использования при подготовке к проведению лабораторных занятий по дисциплине «Основы электробезопасности» со студентами и учащимися, обучающимися в высших и средних профессиональных образовательных учреждениях, а также на курсах повышения квалификации электротехнического персонала предприятий и организаций.





Ó ООО «Учебная техника», 2004

Содержание



1. Определение влияния режима электрической сети и ее нейтрали на условия электробезопасности 8

2. Определение зависимостей, характеризующих явления при стекании тока в землю через защитный заземлитель_ 12

3. Определение зависимостей, характеризующих электрическое
сопротивление тела человека_ 16

4. Натурное моделирование зануления электрооборудования_ 19

5. Контроль изоляции в электрической сети с изолированной нейтралью_ 23

6. Измерение сопротивления заземления_ 27

7. Натурное моделирование защитного заземления/самозаземления
электрооборудования_ 31

8. Натурное моделирование защитного отключения электрической сети_ 35




Введение



В настоящем Руководстве описаны базовые эксперименты, выполняемые на комплекте типового лабораторного оборудования «Основы электробезопасности». В ходе их воспроизводится работа устройств, обеспечивающих безопасность электроустановок, с одновременной регистрацией параметров электромагнитных процессов в них.

Комплект типового лабораторного оборудования предназначен для проведения лабораторных работ по специальностям «Безопасность жизнедеятельности в техносфере», «Безопасность технологических процессов и производств (по отраслям)» и другим инженерным специальностям.

Комплект также может быть использован в техникумах электроэнергетического профиля, на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

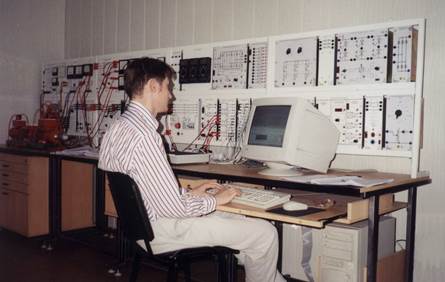

Аппаратная часть комплекта выполнена по блочному (модульному) принципу и содержит:

- спроектированные с учебными целями натурные аналоги элементов электрической системы;

- источники питания;

- измерительные преобразователи и приборы;

- составной лабораторный стол с встроенными контейнерами для хранения проводников и методических материалов, рамами для установки необходимых в эксперименте функциональных блоков.



Питание комплекта осуществляется от трехфазной электрической сети напряжением 380 В с нейтральным и защитным проводниками.



Потребляемая мощность В× А, не более…………………………... 200

Габариты (длина/ ширина / высота), мм……………………….. 3650´ 900´ 1600

Масса, кг, не более……………………………………………….. 200



Методическая часть комплекта включает настоящее руководство как материалы для подготовки к проведению лабораторных работ.



Комплекту типового лабораторного оборудования «Основы электробезопасности» присущи следующие качества.

УНИВЕРСАЛЬНОСТЬ, которая выражается в возможности воспроизведения не только базовых экспериментов, но и более широкого круга задач моделирования.

ГИБКОСТЬ, которая обеспечивается возможностью компоновки требуемой конфигурации комплекта сообразно с задачами каждого конкретного эксперимента.

НАГЛЯДНОСТЬ результатов моделирования, которая обеспечивается их отображением на измерительных приборах комплекта.

НАДЁЖНОСТЬ, достигаемая за счет малой мощности силовых элементов, защитой электрических цепей от эксплуатационных коротких замыканий и неумелого обращения.

ЭЛЕКТРОБЕЗОПАСНОСТЬ, которая обеспечена выполнением элементов классом защиты от поражения электрическим током 01 и I, а также применением устройства защитного отключения.

КОМПАКТНОСТЬ, которая обеспечена малой установленной мощностью элементов и использованием только требуемых для данного эксперимента блоков и приборов.

СОВРЕМЕННЫЙ ДИЗАЙН комплекта с учетом требований эргономики, инженерной психологии и эстетики.



На комплекте может активно работать бригада из 2-3 студентов.


Перечень аппаратуры, используемой в экспериментах





Количество аппаратуры определённого типа, используемой в конкретных экспериментах, приведено в таблице 1.



Таблица 1

Тип Аппаратуры Номер эксперимента

201.2















508.2






Подготовка и проведение измерений с помощью электронного
мультиметра



Для измерения трех базовых электрических величин (напряжения, тока и омического сопротивления) используется мультиметр. До его подключения к цепи необходимо выполнить следующие операции:

- установка рода тока (постоянный/переменный);

- выбор диапазона измерений соответственно ожидаемому результату измерений;

- правильное подсоединение зажимов мультиметра к измеряемой цепи.
