Пароводяной баланс одноконтурной АЭССтр 1 из 2Следующая ⇒

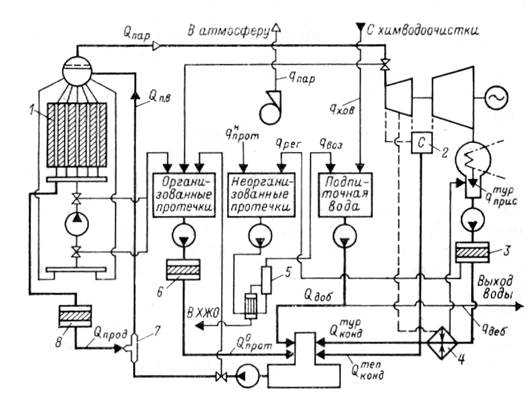

Рис. 1. Схема движения воды и пара одноконтурной АЭС: 1 – реактор; 2 – сепаратор-пароперегреватель; 3 – конденсатоочистка; 4– подогреватель низкого давления; 5 – установка очистки воды неорганизованных протечек; 6 – установка очистки воды организованных протечек; 7 – смеситель; 8 – установка очистки продувочной воды
АЭС, как и тепловые станции, имеют замкнутый цикл рабочего тела, то есть воды и пара. Пар поступает в турбину, отработав в которой в виде конденсата
********************************************************* Протечки теплоносителя могут появляться в результате неплотностей во фланцевых разъемах, сальниковых уплотнениях арматуры и насосов, сварных соединениях и т.д. Во избежание поступления радиоактивного теплоносителя в производственные помещения наиболее вероятные протечки отводятся в закрытую систему, состоящую из трубопроводов и приемных баков, и поэтому носят название организованных протечек. К ним относится слив воды из воздушников и дренажей оборудования и трубопроводов, из пробоотборных точек, при продувке импульсных линий датчиков КИП, протечке сальников арматуры и др. Протечки технологического оборудования на пол производственных помещений носят название неорганизованных и собираются в систему трапов, состоящую также из системы трубопроводов и приемных баков. Трапами (в виде воронки в полу) оборудуются, как правило, все производственные и лабораторные помещения, в которых возможна протечка активного теплоносителя или попадание на пол растворов, загрязненных радионуклидами. В систему неорганизованных протечек заводятся также некоторые «грязные» сбросы от технологического оборудования, например переливы бака биологической защиты и бассейнов выдержки отработанных ТВС.
**************************************************************
Поступающая в реакторный контур вода после деаэратора называется питательной и обозначается Вода реакторного контура очищается продувкой – В идеальном случае при отсутствии потерь воды и пара сумма всех перечисленных потоков должна равняться расходу питательной воды. Однако в цикле станции существуют потери, которые должна восполняться добавочной водой
В этой связи баланс питательной воды имеет вид:
При установившемся режиме работы блока ориентировочно:
Добавка складывается из возврата воды
Пароводяные потери блока Таким образом, потери равны:
В свою очередь, потери равны суммарным добавкам:
Если равенство (1) не выполняется, на блоке наблюдается дебаланс воды, который считается отрицательным, если
Недостаток восполняется химически обессоленной водой. Дебаланс считается положительным, если
В этом случае дебаланс сбрасывается в открытый водоем. При этом должны соблюдаться «Нормы радиационной безопасности НРБ» и «Правила охраны поверхностных вод от загрязнения сточными водами».
*********************************************************** Положительный дебаланс может возникнуть в результате значительных присосов охлаждающей воды в конденсаторах турбин и теплообменниках или вследствие большой утечки технической воды из трубопроводов зоны строгого режима. Эта вода не сбрасывается, а отправляется на переработку, увеличивая возврат воды. **********************************************************
|
