Порядок выполнения чертежа печатной платы-детали
Основные правила выполнения и оформления чертежа печатной платы по ГОСТ 2.417 – 91. Настоящий стандарт устанавливает правила выполнения чертежей печатных плат и гибких печатных кабелей (ГПК) при любом способе выполнения документации. Рекомендуется масштаб 4: 1 2: 1 1: 1. На чертеже дают вид с печатным монтажом и отверстиями.
1. Выполнитьна листах А4*3 в масштабе 2: 1. Определить очертания видов, отвестий, место для таблицы отверстий, технических требований и О.Н., т.е. скомпоновать изображения на формате. 2. Начертить контур платы 100х160 в масштабе 2: 1 - это 200х320. Далее прямоугольную координатную (модульную) сетку с шагом 2, 5 мм (в масштабе 2: 1 будет 5мм). Пронумеровать шрифтом № 3, 5 линии координатной сетки, принимая за начало координат - левый нижней угол платы.
3. Контактные отверстия для установки р.э.э. условно чертят в виде одинаковых окружностей диаметром 3мм, а их действительные размеры записывают в таблицу (таб. 1).
Таблица 1

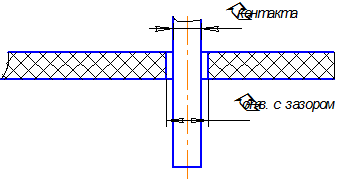

Чтобы определить размеры отверстий, необходимо обратиться к чертежам самих р.э.э. и определить по ним диаметры выводов (контактов), чтобы определить величину зазора по аналогии с болтовыми соединениями. Затем по таблице 2 определяют диаметры отверстий с учетом зазора. Определив действительные размеры отверстий под р.э.э. и объединив одинаковые, подбирают им определенное условное обозначение, которое наносят на чертеж и и в таблицу 1. (См. таблицу 1, 2). Для таблицы контактов соединений (вилка, разетка) выполняют 96 отверстий в 3 ряда А, В, С (32 строки), в задании указано положение крайнего ряда. Таблица 2 Таблица для определения диаметров отверстий в плате с учетом зазора
4. Проставить привязки и диаметры присоединительных отверстий для панели в изделие (для панели два отверстия диаметром 3.5мм; для вилки два отверстия диаметром 2.8мм)
5. Отверстия располагают в узлах координатной сетки, если это невозможно, то одно отверстие помещают в узле сетки, а расположение остальных задают размерами по общим правилам. 6. Проставить маркировку, т.е. нанести буквенно-цифровое обозначение навесных р.э.э. согласно принципиальной электрической схеме (R1, C1) Все обозначения выполнить шрифтом №3, 5 или 5 по возможности между монтажными отверстиями.
7. Нанести обозначение шероховатости. Поверхности платы-детали в состоянии поставки, остальное (контур платы, отверстия).
8. Проставить толщину платы на 2-м виде. 9. Нанести технические требования (См. приложение №1). 10. Заполнить О.Н. Материал для платы –детали: Стеклотекстолит СФ2-35-1, 5 ГОСТ10316-78
|
