Сборка магнитного пускателя и патрона.

Подготовка и подключение ИЗУ к дросселю.

Подготовка ИЗУ

1.1 Прикручиваем 3 из имеющихся 4-х проводков к ИЗУ (как показано на рисунке №1).Центральный проводок выводим чуть правее (за крайний правый(как показано на рисунке №2)) и одеваем клеммники.В левом клеммнике задействуем 4-й проводок.(как показано на рисунке №3)

Рисунок №1

Рисунок №2 Рисунок №3

1.2 Прикручиваем свободный проводок из клеммника к клеммнику дросселя под обозначением L (как показано на рисунке №4)

1.3 Центральный проводок на ИЗУ прикручиваем к клемме дросселя под обозначением D (как показано на рисунке №5)

Рисунок №4 Рисунок №5

Сборка магнитного пускателя и патрона.

2.1 Прикручиваем к патрону провод «ИЗУ-лампа» (как показано на рисунке №1)

2.2 Прикручиваем к магнитному пускателю провод «таймер-магнитный пускатель» (как показано на рисунке №2) в клеммы А1 и А2

Рисунок №1 Рисунок №2

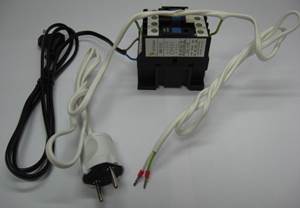

2.3 Прикручиваем к магнитному пускателю разомкнутую часть провода «сеть-магнитный пускатель-ИЗУ-дроссель» в клеммы L2-T2 или L3-T3(как показано на рисунке №3)

Рисунок №3
