Классификация и устройство разъединителей ⇐ ПредыдущаяСтр 2 из 2
Отдельные типы разъединителей 6 - 10 кВ отличаются друг от друга по роду установки (разъединители внутренней и наружной установки); по числу полюсов (разъединители однополюсные и трехполюсные); по характеру движения ножа (разъединители вертикально-поворотного и качающегося типа). Трехполюсные разъединители управляются рычажным приводом, однополюсные - оперативной изоляционной штангой. Различие в конструкциях разъединителей внутренней и наружной установок объясняются условиями их работы. Разъединители наружной установки должны иметь приспособления, разрушающие ледяную корку, образующуюся при гололеде. Кроме того, их используют для отключения небольших токов нагрузки и их контакты снабжаются рогами для гашения дуги, возникающей между расходящимися контактами. ТДЕЛИТЕЛИ И КОРОТКОЗАМЫКАТЕЛИ В настоящее время разработаны типовые схемы высоковольтных подстанций без выключателей на питающей линии. Это позволяет удешевить и упростить оборудование при сохранении высокой надежности. Для замены выключателей на стороне высокого напряжения используются короткозамыкатели и отделители. Отделитель представляет собой разъединитель, который быстроотключает обесточенную цепьпосле подачи команды на его привод. Если в обычном разъединителе скорость отключения очень мала, то в отделителе процесс отключения длится 0, 5-1, 0 с. Отделитель отсоединяет поврежденные участки электрической цепи после отключения защитного выключателя. Выключатель срабатывает от искусственного короткого замыкания, создаваемого короткозамыкателем. Отключение отделителя происходит автоматическипод действием заведенных пружин при срабатывании блокирующего реле или отключающего электромагнита, освобождающих механизм свободного расцепления привода. Включение отделителя производится вручную. Конструкции короткозамыкателей и разъединителей На рис. 2.1 показан короткозамыкатель на напряжение 35 кВ КЗ-35. В скобках приведены размеры для короткозамыкателя на 110 кВ. Рис. 2.2 Отделитель ОД-220 В основу конструкции отделителя ОД-220 на напряжение 220 кВ положен двухколонковый разъединитель с вращением ножей 1 в горизонтальной плоскости, рис. 2.2. Приведение в движение колонок 2 осуществляется пружинным приводом 3 с электромагнитным управлением. Во включенном положении пружины привода заземлены. При подаче команды пружина освобождается и контакты расходятся за

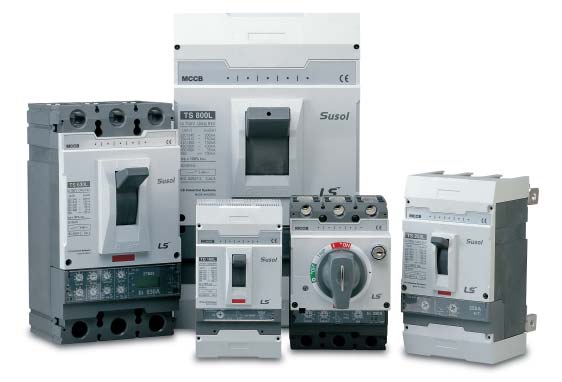

независимо от назначения и быстродействия выключателей в их состав входят следующие основные элементы: главная контактная система (главные контакты), дугогасящая система, привод, расцепляющее устройство, расцепители и вспомогательные контакты. Дугогасящая система должна обеспечивать отключение больших токов короткого замыкания в ограниченном объеме. Под воздействием возникающих электродинамических сил дуга быстро растягивается и гаснет, но ее пламя занимает очень большое пространство. Задача дугогасящего устройства заключается в том, чтобы ограничить размеры дуги и обеспечить ее гашение в малом объеме. В связи с этим широкое распространение получили камеры с дугогасящими решетками и камеры с узкими щелями. привод служит для включения выключателя по чей-либо команде (оператора, системы автоматического управления и др.). Выключатели бывают с ручным или двигательным приводом либо и с тем, и с другим. Под двигательным понимают привод, в котором используется сила, создаваемая любым источником энергии (электромагнитом, электродвигателем, пневматической, гидравлической системами и т.д.), кроме мускульной силы оператора. Отключение выключателя осуществляется пружинами после разъединения расцепляющего устройства. Расцепляющее устройство предназначено: Расцепляющее устройство представляет собой систему шарнирно связанных рычагов, соединяющих привод включения с системой подвижных контактов, которые соединены с отключающей пружиной. Предохранители - это электрические аппараты, предназначенные для защиты электрических цепей от токов короткого замыкания и токов перегрузки. Преимущественно предохранители используются для защиты от токов короткого замыкания, а для защиты от токов перегрузки в большинстве случаев предпочтение отдается тепловым реле и автоматическим выключателям. Основной элемент предохранителя - плавкая вставка постоянного или переменного сечения, которая при токах срабатывания сгорает (плавится с последующим возникновением и гашением электрической дуги), отключая электрическую цепь. Важным показателем предохранителя является тепловая характеристика - интеграл квадрата тока в заданном интервале времени. Эта характеристика позволяет достаточно точно оценить тепловое воздействие проходящего через него тока и в наглядной форме определить защитную способность предохранителя, особенно при малых временах срабатывания. Пускатели Пускатель - комбинация всех устройств коммуникации, которые необходимы для запуска и остановки электродвигателя, защищенная от перегрузок. Функция пускателя - дистанционный пуск непосредственно подключением к сети, реверсирования и остановки асинхронных трехфазных электродвигателей. Пускатель еще можно назвать модифицированным контактором, предполагающим наличие теплового реле, автомата для запуска электрического двигателя и дополнительной контактной группы. Признаки, по которым происходит классификация пускателей: 1. по роду переменного тока в главной цепи; В настоящее время промышленность изготавливает несколько видов магнитных пускателей: ПМЕ, ПАЕ, ПМА и ПМЛ. Пускатель нереверсивный используется для одного направления вращения электродвигателя, а реверсивный - для изменения направления вращения электродвигателя. Пускатель, оборудованный тепловым реле, применяется для защиты электрических двигателей от перегрузок. Кроме этого магнитный пускатель может быть открытым, защищенным и пыленепроницаемым тропического и нормального исполнения. Конструктивно магнитный пускатель состоит из:
При подаче электричества на катушку сердечник втягивается, прижимая неподвижные контакты к подвижным. Отключение контактов происходит под воздействием контактных пружин при снятии напряжения. Магнитные реверсивные пускатели имеют, как правило, два контактора, зафиксированные на общем основании. Они сблокированы методом размыкающих блокировочных контактов таким образом, что при включенном одном контакте подключение второго становится невозможным. Магнитные пускатели обеспечивают нулевую защиту электрических установок, т. е. пресекают вероятность самозапуска после внезапного перерыва в подаче электропитания. Некоторые модели магнитных пускателей могут быть оснащены кнопками для дистанционного управления. Кнопка управления обычно имеет одну пару размыкающих и одну пару замыкающих контактов. Несколько (или одна) кнопок управления, монтированных на корпусе пускателя или на панели, представляют собой кнопочную станцию. Наибольшее распространение получили кнопочные станции типов КС, КМЗ, КУ-120 и кнопки управления типа КУ. Каждая разновидность кнопок для пускателя производится в строго определенном виде:
Электромагнитный пускатель предназначен для применения, в основном, в тепловозах, а также, изредка, в стационарных общепромышленных установках. Те пускатели, что комплектуются ограничителями перенапряжений, пригодны для работ в системах управления, где применяется микропроцессорная техника. Подобное оборудование выпускается в таких исполнениях: 1. открытое - без теплового реле; Электронный силовой пускатель, в отличие от своего электромагнитного аналога, позволяет без износа контактов и практически бесшумно управлять электрическими моторами мощностью в 4кВт - они обладают очень крупным ресурсом. В момент перехода напряжения сети через ноль, бесконтактная коммутация дает гарантию, что никаких помех не будет. Все электронные пускатели по входам и выходам снабжены довольно надежной защитой от перенапряжений, при повышении количества поступающего тока. Это значительно улучшает работу в условиях промышленности.
|
