Форматы представления чисел с ПЗ
|
|
Вещественные числа в компьютерах различных типов записываются по-разному, тем не менее, все компьютеры поддерживают несколько международных стандартных форматов, различающихся по точности, но имеющих одинаковую структуру следующего вида:
Рекомендуемый для всех ВМ формат представления чисел с плавающей запятой определен стандартом IEEE 754. Этот стандарт был разработан с целью облегчить перенос программ с одного процессора на другие и нашел широкое применение практически во всех процессорах и арифметических сопроцессорах.

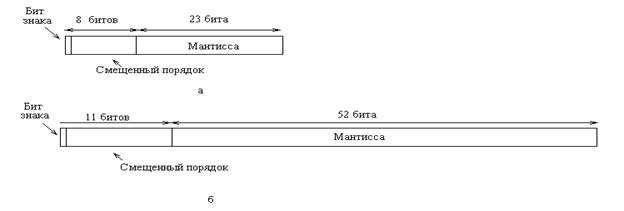

Рисунок -Основные форматы IEEE 754: а – одинарный; б – двойной
Стандарт определяет 32-битовый (одинарный) и 54-битовый (двойной) форматы (рис. 2.24) с 8- и 11-разрядным порядком соответственно. Основанием системы счисления является 2. В дополнение, стандарт предусматривает два расширенных формата, одинарный и двойной, фактический вид которых зависит от конкретной реализации. Расширенные форматы предусматривают дополнительные биты для порядка (увеличенный диапазон) и мантиссы (повышенная точность).
Не все кодовые комбинации в форматах IEEE интерпретируются обычным путем — некоторые комбинации используются для представления специальных значений. Предельные значения порядка, содержащие все нули (0) и все единицы (255 — в одинарном формате и 2047 — в двойном формате), определяют специальные значения.
Числа с плавающей запятой в разных ВМ имеют несколько различных форматов. В табл. 2.5 приводятся основные параметры для нескольких систем представления чисел в форме с ПЗ. В настоящее время для всех ВМ рекомендован стандарт, разработанный общепризнанным международным центром стандартизации IEEE (Institute of Electrical and Electronics Engineers).
Таблица - Варианты форматов чисел с плавающей запятой[1]
| Параметр | IBM 390 | VAX | IEEE754 |
| Длина слова (бит) | О: 32; Д: 64 | О: 32; Д: 64 | О: 32; Д: 64 |
| Порядок (бит) | 7 бит | 8 бит | О: 8; Д: 11 |
| Мантисса (F) | О: 6 цифр; Д: 14 цифр | О: (1)+23 бита Д: (1)+55 бит | О: (1)+23 бита Д: (1)+52 бита |
| Смещение порядка | К: 127; Д: 1023 | ||
| База | |||
| Скрытая 1 | Нет | Да | Да |
| Запятая | Слева от мантиссы | Слева от скрытой 1 | Справа старшего бита мантиссы |
| Диапазон F | (1, 16)< =F< 1 | (0, 5)< =F< 1 | 1< =F< 2 |
| Представление F | Величина со знаком | Величина со знаком | Величина со знаком |
| Максимальное положительное число | 1663@1076 | 2126@1038 | 21024@10308 (Д) |
| Точность | О: 16-6@10-7 Д: 16-14@10-17 | О: 2-24@10-7 Д: 2-564@10--17 | О: 2-23@10-7 Д: 2-524@10--16 |
Представлены следующие классы чисел:
| Порядок | Мантисса | Класс числа |
| О: 1-254 Д: 1 - 2036 | Ненулевое нормализованное число. Порядки смещены так, что их диапазон составляет от -126 до +127 для одинарного формата и от -1022 до +1023 — для двойного формата. Нормализованное число требует, чтобы слева от двоичной запятой был единичный бит. Этот бит подразумевается, благодаря чему обеспечивается эффективная ширина мантиссы, равная 24 битам для одинарного и 53 битам — для двойного форматов. | |
| < > 0 | В этом случае бит слева от двоичной точки равен 0 и фактический порядок равен -126 или -1022. Число является положительным или отрицательным в зависимости от значения знакового бита. | |
| Положительный и отрицательный ноль в зависимости от состояния знакового бита мантиссы | ||
| Все единицы | Положительная и отрицательная бесконечность, в зависимости от состояния бита знака, что позволяет пользователю самому решить, считать ли это ошибкой или продолжать вычисления со значением, равным бесконечности. | |
| Все единицы | < > 0 | Используется как признак «не числа» (NAN — Not a Number) и служит для предупреждения о различных исключительных ситуациях. |
