Бурение.
|
|

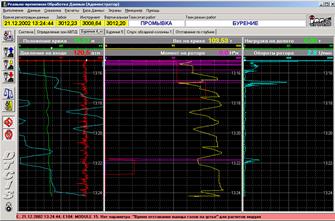

· Открыть экран Бурение 4_м (Рис.7.7).
· Постановка на забой различна на вертикальных и наклонно-направленных скважинах.
Как правило, началу нового долбления предшествует проработка ранее пробуренного интервала. В конце проработки по нескольким параметрам (мера инструмента, вес, момент на роторе и др.) определяется момент постановки на забой. В зависимости от различных факторов накоторые параметры приобретают большую информативность, другие теряют свою значимость. Это зависит от метода бурения (роторное, турбинное) типа скважины, компановки инструмента, разбуриваемых пород, состояния призабойной зоны и ствола скважины (степень зашламления, сужение ствола), типа долота, забойного двигателя и др.
Дальнейшие указания предполагают использование 3-го метода (“Ввод веса бурового инструмента (взвешивание)”) в пункте меню РАСЧЕТЫ -> ”Расчет веса бурового инструмента в скважине”.
· На вертикальной скважине постановка на забой производится в следующем порядке:
1. По “мере инструмента” (глубине долота) определяется момент подхода к забою. Если измеряемые технологические параметры не имеют резких колебаний и стали по характеру изменения близкими к режиму бурения – можно перейти к процедуре взвешивания инструмента (определения собственного веса инструмента), необходимой для корректного расчета нагрузки на долото.
2. Взвешивание производится при включенной циркуляции, инструмент установлен на высоте 1 метра от забоя при движении вниз, при вращении в течении 3-5 минут. За полный вес принимается среднемаксимальное значение параметра “Вес на крюке”, которое вводится c помощью кнопки
в программе Realtime.exe
Для правильного определения нагрузки на долото желательно, чтобы все бурильщики одинаково проводили взвешивание и с достаточной периодичностью.
Если до момента касания забоя взвешивание не производилось из-за разгрузки инструмента на стенки скважины (во время проработки), то перед бурением необходимо “оторваться” на 1-2 м и выполнить все вышеописанные действия.
|
характеризуется кривой разгрузки
(см.Рис.7.4). Ее переход к верти-
кальному участку можно считать
моментом постановки на забой.
В этой точке происходит выход
на “рабочую нагрузку”.
Рис.7.5
· В случае наклонно-направленной скважины степень потери веса за счет разгрузки на стенки скважины трудно прогнозируема и поэтому уменьшение веса на крюке не всегда следует интерпретировать как касание забоя. Здесь большую роль для уверенного определения забоя играет привязка к мере инструмента.
· При горизонтальном бурении достоверную информацию о забое и технологических параметрах можно получить только при использовании Забойных Измерительных Систем. При их отсутствии следует в большей степени полагаться на меру инструмента.
· При взвешивании инструмента и постановке на забой. Рекомендуется пользоваться экраном БУРЕНИЕ 4_М Этот экран включается также при аномалиях во время бурения.
· При этапе БУРЕНИЕ пользуются следующими экранами:
|
отображается большинство
измеряемых техпологических
параметров
Рис. 7.6 Бурение 6
|
