Примеры машин

Конфиг урация машин тампонной печати варьируется от однокрасочных машин в виде отдельных секций для печати единичных изделий до четырех красочных устройств и машин, печатающих в несколько красок. Многокрасочные устройства могут быть изготовлены либо с расположенными рядом формами и тампонами (рис. 5-39), либо иметь секционное построение отдельных однокрасочных аппаратов с общим приводом, например, карусельного типа.

Рис. 5-35
Закрытая двухкрасочная система для одновременного нанесения на разделенное клише (показана в перевернутом положении)

Рис. 5-36
Формный цилиндр (форма глубокой печати) для ротационной тампонной печати; см. также рис 5-37 (Tampoprint)

Рис. 5-37
Ротационная тампонная печать (с четырьмя рядами запечатываемых предметов и печатными аппаратами) для запечатывания крышек (Tampoprint)

Рис. 5-38
Клише из листовой стали, использующееся в тампонной печати (Tampoprint)

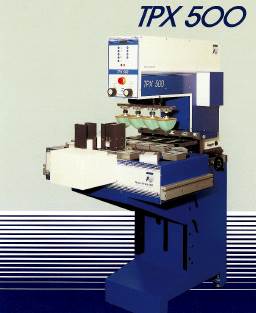

Рис. 5-39
Четырехкрасочная машина секционного построения для тампонной печати (TPX 500, Teca-Print)

Рис. 5-40
Многокрасочная машина для тампонной печати карусельного построения (MKM 125, Morlock)

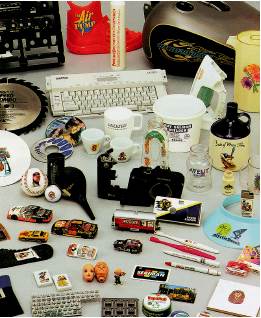

Рис. 5-41
Примеры применения тампонной печати

Особым видом оборудования является изображенная на рис. 5-40 карусельная машина, в которой тампоны печатных секций в определенном порядке взаимодействуют с запечатываемым предметом (карусельный тип).
