Взаимодействие чернил с бумагой

Краеугольный камень технологий получения качественного отпечатка всех производителей принтеров. Этот процесс во многом зависитот типа применяемых чернил, которые можно разделить на водорастворимыеи пигментные. Водорастворимые чернила легко растворяются в воде, их используют обычно для цветных красителей, так как они дают широкий цветовой охват. При падении на бумагучернильный раствор впитывается в волокна, окрашивая их. Таким образом, вся поверхность рисунка закрашивается практически непрерывным слоем. Кроме того, они дают достаточное количество оттенков, чтобы обеспечить плавную цветопередачу.К водорастворимым относятся сольвентные чернила — самый распространённый тип чернил. Сольвентные чернила применяютсяв широкоформатной и интерьерной печати. Характеризуются очень высокой стойкостью к воздействию воды и атмосферных осадков. Характеризуются вязкостью, зернистостью и используемой фракцией сольвента. Пигментные чернила — используются для получения изображений высокого качества, в интерьерной и в фото печати.

В большинстве моделей струйных принтеров используется четыре основных цвета, так называемая модель цветности CMYK, где: Cyan — годубой, Magenta - розовый, Yellow - желтый, Key color — или черный. Мы не будем усугубляться в подробности получения цветов, но стоит знать, что все цвета получаются из трех основных цветов, красного, зелёного и синего, однако это справедливо лишь когда мы посредственно воспринимаем цвет, например с экрана компьютера, где формирования цвета как раз и происходит за счет этих трех цветов (так называемая модель цвета RGB). Но в на печатаном изображении мы воспринимает отраженный цвет, и его восприятие глазом человека происходит немного по другому.

Несмотря на то, что чёрный цвет можно получать смешением в равной пропорции пурпурного, голубого и жёлтого красителей, по ряду причин такой подход обычно неудовлетворителен.На практике в силу неидеальности красителей и погрешностей в пропорцияхкомпонентов смешение реальных пурпурного, голубого и жёлтого цветов даёт скорее грязно-коричневый или грязно-серый цвет. Добавление черного цвета отдельно дает существенную экономию чернил, так как в большинстве случаев расходуется именно черный цвет и гораздо выгоднее использовать его отдельно.

Рис. 9 — Реальное наложение красок в модели CMYK, видно, что при смешивании трех цветов «черный» цвет не получается

Современные принтеры используют в основном эти четыре цвета, то есть являются четырехцветными. Удивительно но за последние три года большинство производителей идет по пути уменьшения палитры красок в домашних и офисных принтерах. Во многом это связанос отсутствием спроса на полноцветную печать в домашних условиях и небольших офисах. Естественно что для получения качественных фото снимков этих четвырех цветов недостаточно, поэтому в струйных принтерах к четырем основным цветам добавлено еще несколько ярких оттенков цветов, например для шестицветных принтеров применяют палитру CMYKLcLm (где (Lc — светлый Cyan, Lm — светлая Magenta). Цветопередачаи насыщенность при использовании расширенной палитры гораздо лучше, поэтому фотопринтера должны иметь расширенную цветовую палитру.

В офисных принтерах, для уменьшения стоимости печати и улучшения некоторых других характеристик печати также применяют систему непрерывной подачи чернил (СНПЧ), представляющая некое подобие системы подачи краски «самотёком». Элементами СНПЧ являются емкости с чернилами (обычные пластиковые бутылочки или специальные «сосуды Мариотта»), пластиковые или силиконовые трубочки, соединяющие емкости с картриджами или капсулами, установленными на входные патрубки печатающей головки принтера, автоматически обнуляемые микрочипы, аналогичные установленным на оригинальных картриджах устанавливаются на отдельной планке или на картриджах. Общий вид картриджной СНПЧ представлен на рисунке 10.

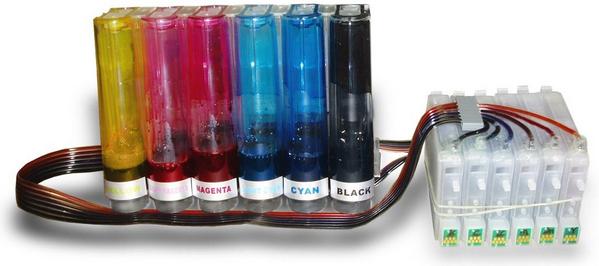

Рис. 10- Общий вид картриджной СНПЧ

Принцип работы СНПЧ основан на работе мембран пъезоэлементов печатающей головки струйного принтера, в капсуле или картридже СНПЧ создается разрежение. В капсулу или картридж, через верхнюю их часть, начинают по капле поступать чернила из внешнихемкостей. Герметичность системы непрерывной подачи чернил позволяет поддерживать постоянный уровень чернил в капсуле/картридже.

СНПЧ помогает существенно сократить расходы на покупку картриджей, но особенно она актуальна когда приходится печатать большие объемы, в этом случаи себестоимость одного отпечатка сравнима со стоимостью печати на лазерном принтере, а при печати в цветесуммарные расходы на круг с учетом стоимости бумаги даже меньше по сравнению с цветным «лазерником».

Основное отличие между системами непрерывной подачи чернил заключается в использовании картриджной или капсульной системы подачи. В картриджной СНПЧ вместо оригинальных картриджей используются постоянные картриджи, внешне похожие на оригиналсо встроенным авточипом, самостоятельно обнуляющимся по мере необходимости. Преимущество данного типа СНПЧ в простотеустановки. В капсульной системе вместо картриджей применяются капсулы, устанавливаемые непосредственно на входные «иглы» печатающей головки. Капсульная СНПЧ (рисунок 11) является предпочтительной по причине более простого обслуживания, т. к. капсулы прозрачные и в любой момент можно проконтролировать уровень чернил в капсуле.

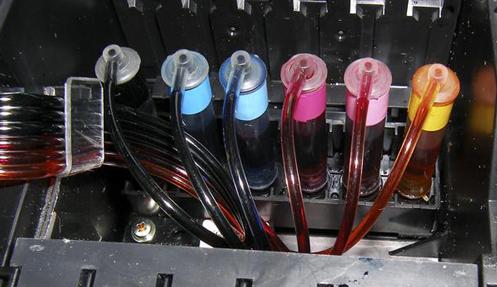

Рис. 11 — Общий вид капсульной СНПЧ

Установка СНПЧ обычно не вызывает проблем даже у неподготовленного пользователя. В комплект поставки входят все необходимые материалы, инструменты и подробная схема-алгоритм с картинками. Картриджи/капсулы СНПЧ устанавливаются вместо оригиналов, капиллярный шлейф прокладывается в принтере согласно инструкции, с помощью входящих в комплект зажимови наклеек. Емкости и капсулы заправляются чернилами, производится несколько прочисток головки, и система готова к работе.Обслуживание СНПЧ заключается в добавлении чернил в емкостях по мере расхода, и контроле герметичности системы проверкой уровня чернил в капсулах.

Вот в вкратце мы и рассмотрели принцип работы струйного принтера. В дальнейшем мы поговорим о правильности выбора принтера исходя из своих потребностей.
