Напряжение прикосновения и шага
Поражение током возможно при прикосновении к заземленному корпусу электрооборудования, на которое произошло замыкание. В этом случае, когда человек касается одновременно корпуса, оказавшегося под напряжением, и земли, на которой стоит, он может оказаться под напряжением прикосновения U. Напряжение прикосновения - это напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.

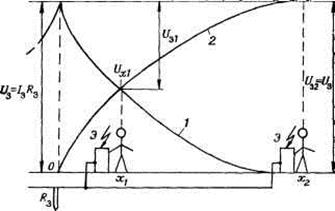

Рис.2 Напряжение прикосновения. 1 — потенциальная кривая; 2 — кривая, характеризующая изменение напряжения прикосновения в зависимости от удаления от заземлителя; Iз — ток замыкания на землю; R з сопротивления заземляющего устройства
Опасное напряжение шага может, например, возникнуть вблизи упавшего на землю и находящегося под напряжением провода. В этом случае запрещается приближаться к проводу, лежащему на земле, на расстояние ближе 8—10 м. Напряжение прикосновения зависит прежде всего от напряжения на заземляющем устройстве по отношению к земле U пр = Ih Rh, или где Ih - ток, проходящий через человека по пути " рука - ноги", A; Rh - сопротивление тела человека, Ом; φ з - потенциал заземлённой части электрооборудования; a1 - коэффициент, называемый коэффициентом напряжения прикосновения или просто коэффициентом прикосновения, учитывающим форму потенциальной кривой; a2 - коэффициент напряжения прикосновения, учитывающий падение напряжения в сопротивлении растеканию основания, на котором стоит человек Напряжением шага называется напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, принимаемым равным 1 м, н а которых одновременно стоит человек, или, иначе говоря, падение напряжения в сопротивлении тела человека, В. U ш = Ih Rh, или где Rh - сопротивление тела человека, Ом; Ih — ток, проходящий через человека по пути нога - нога, A; Rн - сопротивление растеканию ног человека, Ом; φ з - потенциал заземлённой части электрооборудования; b 2- коэффициент напряжения шага, учитывающий падение напряжения в сопротивлении растеканию основания, на котором стоит человек; b1 - коэффициент напряжения шага или просто коэффициент шага, учитывающий форму потенциальной кривой.
Рис. 3 Напряжение шага при одиночном заземлителе
|
