Предохранители.






FU

Предохранители предназначены для защиты силовых и измерительных трансформаторов, другого оборудования от коротких замыканий. Следует помнить, что предохранители не могут обеспечивать защиту от перегрузок.

Предохранители бывают кварцевые ПК, газогенерирующие (выхлопные) ПВ, стреляющие ПС, ПСН.

Маркировка предохранителей:

ПК 1, 2, 3, 4 – предохранитель с кварцевым заполнением, цифры – номера серий;

ПКТ – трансформаторный,

ПКЭ – экскаваторный,

ПКТН – для защиты трансформаторов напряжения,

ПКЭН – для экскаваторных КРУ,

ПК-1-4 – предохранитель с указателем срабатывания,

ПС, ПСН – предохранитель стреляющий наружной установки.

Рисунок 3 – Устройство предохранителя ПК-2-6-20/7, 5-2-У3.

Предохранители применяются для защиты электроустановок от коротких замыканий при напряжении до 110 кВ. Предохранители бывают кварцевые, выхлопные или стреляющие. Предохранители устанавливаются в КРУ для защиты силовых трансформаторов, трансформаторов напряжения, других приемников ограниченной мощности. Часто предохранители используются совместно с разъединителями или выключателями нагрузки. Патрон изготавливается из стекла, фарфора или из другого материала. Типы маркируются буквами и цифрами: П –предохранитель, К- кварцевое заполнение, Т – для трансформаторов, ТН – для трансформаторов напряжения, Э - экскаваторный.

Пример: ПК-4-10-160/120-20 УI – предохранитель кварцевый, 4 серии на 10 кВ, номинальный ток предохранителя – 150 А, номинальный ток плавкой вставки – 120 А, максимальный ток отключения - 20 кА, для умеренного климата, категория размещения – на улице.

Предохранители типа ПК применяются при напряжении до 10 кВ;

ПКТН – до 35 кВ; ПС, ПСН – до 110 кВ при наружной установке.

Пример: ПСН-110-50/50-2, 5 УI – предохранитель стреляющий, наружной установки, на 110 кВ, номинальный ток предохранителя Iном.п = 50 А; номинальный ток плавкой вставки

4 РАЗЪЕДИНИТЕЛИ. Высоковольтные разъединители предназначены для включения и отключения электроустановок (только без нагрузки!) и обеспечения видимого разрыва цепи. Разъединители применяют при любом напряжении внутри электроустановок, в КРУ и в открытых распредустройствах наружных установок. Разъединителями разрешается отключать ток 30 А при напряжении до 10 кВ, а также ток 5А до 35 кВ при замыкании на землю. Разъединители выпускаются на номинальный ток до 5000 А. Разъединители бывают одно-, двух-, трехполюсные; с заземляющими ножами и без них. По способу действия различаются: вертикально-рубящего типа, поворотного, штепсельного (втычного) типа, поступательного действия. Маркировка разъединителей: РВ(З) – вертикально-рубящего типа внутренней установки (с заземляющими ножами) – до 35 кВ. РВП(З) – с поступательным движением внутренней установки. РВФ(З) – с проходными изоляторами (для перехода в другое помещение) РЛНД – линейный, наружной установки, двухколонковый поворотного типа (в горизонтальной плоскости) – до 500 кВ. РПД – подвесной до 500 – 700 кВ. РНВ(З) – наружной установки с вертикальным движением ножей. Пример: РНД - 500/1000-УI – разъединитель наружной установки, двухколонковый, Uном=500 кВ, Iном = 1000 А, масса 6-7 т., габариты: высота – 6, 4 м, ширина – 6 м. В обозначениях разъединителей также применяются следующие буквы: О – однополюсный, У – усиленная изоляция, Б – с механической блокировкой ножей, П – с рычажной передачей. Рисунок 5 – Разъединитель трехполюсный вертикально-рубящего типа внутренней установки РВФ 10/630 Выбор разъединителей производится: - по напряжению - по номинальному рабочему току - по току термической стойкости в режиме КЗ Приводы разъединителей. Для включения разъединителей применяются различные приводы, позволяющие производить коммутацию на определенном расстоянии. - рычажный ПР-3; ПР-10; ПР-11 – применяются для разъединителей типа РВ, РВО, РЛВО, РВФ(З) - двигательный (моторный) ПД-12 - рычажный для наружной установки – ПРН-1; ПРН-3. 3. ВЫКЛЮЧАТЕЛИ НАГРУЗКИ. Выключатели нагрузки предназначены для отключения электроустановок напряжением до 10 кВ под нагрузкой (но не при КЗ!) и для обеспечения видимого разрыва цепи. По конструкции похожи на разъединители, но с дугогасителными камерами, содержащими вкладыши из органического стекла. Номинальный ток выключателя нагрузки – 400; 630 А. Типы: ВНП-16, 17 – выключатель нагрузки с предохранителями. Гашение электрической дуги происходит за счет выделения газа при разложении вкладышей из органического стекла при действии электрической дуги. Эти выключатели также называют автогазовыми. В некоторых выключателях применяют катушки магнитного дутья или дутье воздуха. Замена вкладышей производится через 150-200 отключений при токе 100 А, однако при токе 400 А – после 3-4 отключений. Рисунок 6 – Общий вид КРУ с выключателем нагрузки ВНП и конструкция автогазового выключателя нагрузки ВН – 10. Привод выключателей –ручной, рычажный типа ПР; ПРА-17; (А – для дистанционного управления) ПЭ -11 – электромагнитный. В настоящее время находят применение вакуумные и элегазовые выключатели нагрузки отечественного и зарубежного производства, однако они не обеспечивают видимый разрыв цепи при отключении, поэтому при их использовании необходимо применение разъединителей. 4. КОРОТКОЗАМЫКАТЕЛИ И ОТДЕЛИТЕЛИ. Короткозамыкатели предназначены для создания искусственного замыкания на землю в сетях напряжением 35-220 кВ при повреждениях на трансформаторных подстанциях, не имеющих силовых выключателей. При создании КЗ на землю срабатывает защита на питающей подстанции (РПС) и питающая линия отключается. Короткозамыкатели имеют дистанционного управление с помощью электромагнитного или моторного привода. Пример: КЗ-110-12, 5 -У1- напряжение 110 кВ, 12, 5 кА – максимальный ток аппарата. Отделители предназначены для автоматического отключения питающей линии в период бестоковой паузы (после срабатывания короткозамыкателя и защиты на РПС). После отключения отделителя питающая линия снова может включиться, но напряжение на ГПП поступать не будет, т.к. отделитель отключен. Конструктивно отделитель похож на разъединитель с автоматическим приводом. Отделители применяются при напряжении 35-220 кВ. Пример: ОД-110-У-1000-УI. Отделитель двухколонковый (поворотный в горизонтальной плоскости), на 110 кВ, Iном = 1000 А, для умеренного климата, размещение – на улице. Габариты: высота – 210- 250 мм, ширина – 1535 мм на один полюс, масса без привода – 780 кг.


Iном.в= 50 А

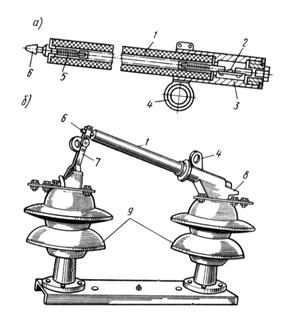

1- трубка из газогенерирующего материала, 2 – плавкая вставка, 3 –металлический колпак, 4 –скоба, 5 –проводник, 6 –наконечник, 7 –рычаг, 8 – держатель, 9 – изоляторы.

Рисунок 4 - Предохранитель стреляющий ПСН – 35 и изолятор силиконовый на 110 кВ

максимальный ток отключения Iмакс = 25 кА; масса 800 кг, габариты: длина – 1480 мм; ширина – 2130 мм.

Выбор предохранителей производится:

- по назначению;

- по рабочему напряжению;

- по току плавкой вставки;

- по току отключения предохранителя.
